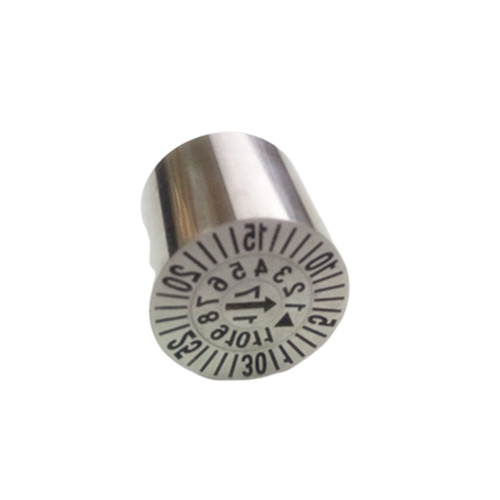

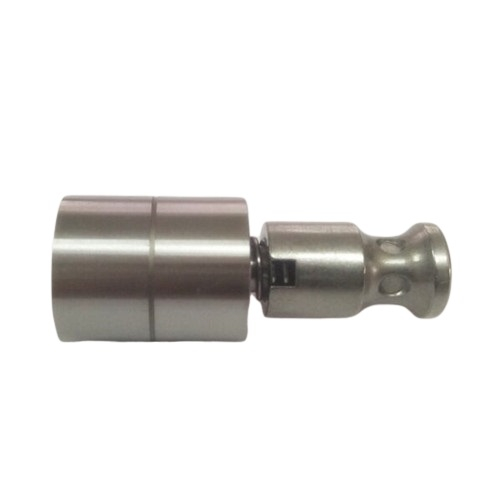

Das an Kunststoffformen verwendete Zubehör, mit Ausnahme der Anschlüsse und Düsen für das Kühlwassersystem, wird zusammenfassend als Formzubehör bezeichnet. Zu diesen Zubehörteilen gehören in der Regel Gussform-Datumsstempel, Schieberhalter, Riegelschlösser, sekundäre Auswurfvorrichtungen, Trennschlösser, Lufttellerventile, Feder- und Auswerferstifte, Gussformzähler usw.
Formzubehör für Formkühlung und Flüssigkeitskontrolle
Dieses Sortiment wurde für ein zuverlässiges Kühlmittelmanagement entwickelt und umfasst Schnellkupplungen, Schlaucharmaturen und Wasserdüsen für Spritz- und Druckgussformen. Seit 2005 entwickeln und fertigen wir Komponenten mit Schwerpunkt auf gleichmäßigem Durchfluss, sicherer Abdichtung und einfacher Handhabung. Erfahren Sie hier mehr über unsere Leistungsfähigkeit und unseren Fertigungsansatz: Über uns.
Standards und Austauschbarkeit
Kompatibel mit amerikanischen, französischen und europäischen Dimensionspraktiken.
Die Ausstattungsoptionen entsprechen den Referenzen von DME, HASCO, STAUBLI und MISUMI.
Querverweise helfen dabei, Teile ohne Neukonstruktion zu ersetzen oder zu aktualisieren. Typische Layouts finden Sie in unserem Formenkühlungslösungen.
Produktpalette
Schnellkupplungen
Amerikanischer Standard: gerader Körper mit Schlauchtülle für festen Halt und hohen Durchfluss; Steckverbindung aus Messing mit gerändelter Hülse für schnelle Wechsel.
Französischer Standard: gerader Messing-Widerhaken für sicheren Halt; Push-Lock-Schnittstelle für werkzeugloses Einrasten in engen Räumen.
Europäischer Standard: hydraulische Kupplungen für Auswurf- und Kühlkreisläufe, bei denen wiederholte Zyklen und Stabilität erforderlich sind.
Schlauchanschlüsse und Wasserdüsen
Schlüsselleistung
Hoher Durchfluss unter Druck: Optimierte Durchgänge und verstärkte Körper unterstützen eine gleichmäßige Temperaturkontrolle und können die Zykluszeiten verkürzen.
Leckagesicheres Verbinden/Trennen: Sichere Rast- und Dichtungsprofile sorgen für saubere, stabile Schaltkreise bei häufigem Wechsel.
Temperaturbeständigkeit und Lebensdauer: Ausgewählte Materialien und Dichtungen tragen dazu bei, den Temperaturen auf der Werkzeugseite standzuhalten und die Wartungshäufigkeit zu reduzieren.
Anwendungen
Spritzgussformen: Sorgen Sie für eine vorhersehbare Kühlmittelverteilung über Kerne und Hohlräume für stabile Qualität und Durchsatz.
Druckgusswerkzeuge: Kupplungen und Düsen sind bei anspruchsvollen Zyklen für höhere Temperaturen und Druckspitzen geeignet.
Nachrüstung und Upgrades: Markenkompatible Teile erleichtern den Austausch, standardisieren Ersatzteile und reduzieren Ausfallzeiten.
Auswahl- und Installationsanleitung
Wählen Sie nach Standard und Schnittstelle: Bestätigen Sie die amerikanische/französische/europäische Passform, den Gewindetyp und die Schlauchgröße. Wählen Sie je nach Montagebedarf Push-Lock oder Widerhaken.
Medienkompatibilität: Eignung für Wasser oder Wasser-Glykol prüfen; Überprüfen Sie die Dichtungsmaterialien, wenn andere Medien verwendet werden.
Installationstipps: Passflächen reinigen, Dichtungen überprüfen, gleichmäßiges Drehmoment oder Verriegelungskraft anwenden und Schaltkreise nach dem Zusammenbau auf Druck testen.
Wartung: Planen Sie Sichtprüfungen, ersetzen Sie verschlissene Dichtungen vor einem Ausfall und verfolgen Sie die Verbindungs-/Trennzyklen, um die Leistung aufrechtzuerhalten.
Qualität und zuverlässige Lieferung
Die Produktion wird durch geschulte Techniker und Maßprüfungen kontrolliert, um eine konsistente Abdichtung und Passform zu gewährleisten. Planungs- und Lagerpuffer ermöglichen kurze Durchlaufzeiten und zuverlässige Lieferpläne.
Anpassung und technischer Support
Nicht standardmäßige Gewinde, Größen und Schnittstellen können entwickelt werden, um sie an ältere Systeme oder einzigartige Layouts anzupassen. Unsere Ingenieure helfen bei der Auswahl, Layoutoptimierung und Leckagevermeidung. Wenden Sie sich an den Hersteller von Formenzubehör, um Ihre Anwendung zu besprechen.
FAQ
F: Wie wähle ich zwischen Push-Lock- und Schlauchtüllenanschlüssen?
A: Push-Lock ermöglicht eine schnelle, werkzeuglose Montage und ist bei engen Platzverhältnissen nützlich. Bei richtiger Klemmung bieten Schlauchtüllen einen starken Auszugswiderstand. Wählen Sie basierend auf Montagegeschwindigkeit, verfügbarem Platz und Servicebedingungen.
F: Sind diese Komponenten mit DME, HASCO, STAUBLI oder MISUMI austauschbar?
A: Viele Teile sind so konzipiert, dass sie mit diesen Referenzen übereinstimmen. Überprüfen Sie vor dem Austausch immer den Gewindetyp, die Größe und die Schnittstelle, um Passung und Durchfluss sicherzustellen.
F: Welche Kühlmittelmedien werden unterstützt?
A: Komponenten werden üblicherweise mit Wasser oder Wasser-Glykol-Mischungen verwendet. Überprüfen Sie bei Verwendung anderer Medien die Kompatibilität der Dichtungs- und Gehäusematerialien.
