In modernen Spritzgießanlagen sind häufige Werkzeugwechsel eine Realität. Das Trennen und Wiederanschließen komplexer Kühlleitungen während dieser Umstellungen kann jedoch die Ausfallzeiten erheblich verlängern, Sicherheitsrisiken bergen und zu betrieblichen Ineffizienzen führen. Hier hydraulischer Schnellwechsler spielt das eine transformative Rolle. Durch die Optimierung der Verbindung von Formkühlkreisläufen wird die Arbeitsintensität reduziert, Ausfallzeiten verkürzt und eine konsistente Wärmeregulierung sichergestellt. In diesem Artikel untersuchen wir, warum ein hydraulischer Schnellwechsler nicht nur eine praktische Funktion, sondern ein unverzichtbares Werkzeug für effiziente Formwechsel bei Spritzgussanwendungen ist.

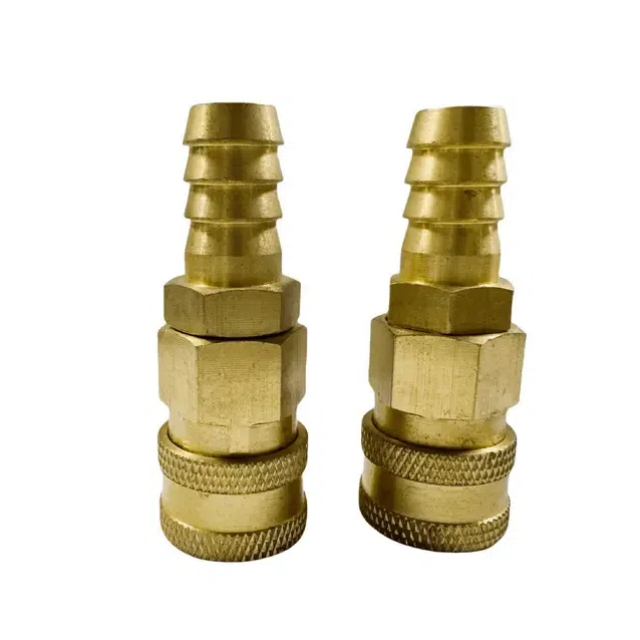

Ein hydraulischer Schnellwechsler ist mehr als nur ein Verbindungsstück – er ist ein sorgfältig konstruiertes Gerät, das für die Bewältigung hoher Durchflussraten, die Aufrechterhaltung der Dichtungsintegrität und die Korrosionsbeständigkeit in anspruchsvollen Umgebungen ausgelegt ist.
Hydraulische Schnellkupplungen verwenden typischerweise entweder Kugelventile oder Tellerventile (Kugelventile), um den Flüssigkeitsfluss zu steuern.
Kugelhähne zeichnen sich durch eine einfache Struktur aus, die ein schnelles Öffnen/Schließen bei geringem Druckabfall ermöglicht.
Tellerventile verwenden einen federbelasteten Mechanismus, der dazu beiträgt, das Verschütten von Flüssigkeit beim Trennen zu minimieren und so einen saubereren und sichereren Prozess zu gewährleisten.
Beide Designs sind so konstruiert, dass eine schnelle Verbindung ohne Werkzeug möglich ist, was bei häufigen Formwechseln von entscheidender Bedeutung ist. Diese internen Mechanismen sind darauf ausgelegt, Lufteinschlüsse zu minimieren und jederzeit einen zuverlässigen Durchfluss zu gewährleisten.
Schnellkupplungen werden in offene und geschlossene Typen eingeteilt.
Bei offenen Kupplungen kann die Flüssigkeit im angeschlossenen Zustand durch beide Seiten fließen, beim Trennen kann es jedoch zu einer gewissen Leckage kommen.
Geschlossene (abgedichtete) Kupplungen hingegen verhindern das Austreten von Flüssigkeit beim Trennen und bieten so ein Höchstmaß an Sicherheit und Sauberkeit.
Hinsichtlich der Form gibt es Schnellwechsler in geraden, 45-Grad- und 90-Grad-Winkeln, um unterschiedlichen Formlayouts und Bedienerpräferenzen gerecht zu werden. Diese Flexibilität macht sie ideal für enge Installationen und individuelle Konfigurationen.
Beim Formenwechsel geht es nicht nur darum, Metallrahmen zu lösen, sondern auch darum, ein Netzwerk von Kühlleitungen schnell und sicher zu lösen. Ein hydraulischer Schnellwechsler sorgt für einen nahtlosen Übergang.
Bei herkömmlichen Methoden muss jeder Schlauch einzeln manuell abgetrennt werden, was die Wahrscheinlichkeit von Fehlern oder Verzögerungen erhöht. Mit Multikupplungsplatten können mehrere Kühlleitungen mit einem Handgriff verbunden oder getrennt werden. Dies verkürzt die Einrichtungszeit erheblich und eliminiert das Risiko eines falschen erneuten Anschlusses.
Bei der Single-Minute-Exchange-of-Die-Philosophie (SMED) liegt der Schwerpunkt auf der Reduzierung der Ausfallzeiten zwischen Formwechseln. Hydraulische Schnellwechsler sind perfekt auf diesen Ansatz abgestimmt. Mit Mehrfachkupplungssystemen kann der Kühlkreislauf einer gesamten Form in nur wenigen Minuten – oft in weniger als fünf Minuten – wieder angeschlossen werden, was Ausfallzeiten reduziert und die Produktivität steigert.
Ein weiterer großer Vorteil der Verwendung hochwertiger Schnellkupplungen ist ihre Fähigkeit, einen konstanten Kühlfluss aufrechtzuerhalten. Auslaufsichere Konstruktionen sorgen dafür, dass das Kühlmittelsystem dicht bleibt, wodurch Abfall reduziert und eine inkonsistente Temperaturregulierung verhindert wird. Darüber hinaus tragen versiegelte Verbindungen dazu bei, das Eindringen von Lufteinschlüssen in das System zu vermeiden, was die Kühleffizienz verringern und zu Produktfehlern führen kann.
Nicht alle Schnellkupplungen sind gleich. Um das richtige System auszuwählen, müssen Sie die technischen Anforderungen und Betriebsziele Ihres Systems kennen.
Bevor Sie sich für einen Schnellwechsler entscheiden, müssen Sie unbedingt die Durchflussrate und den Nenndruck Ihres Kühlsystems berücksichtigen. Bei Großserien-Formmaschinen müssen die Kupplungen einen höheren Durchfluss ermöglichen, ohne Gegendruck oder Einschränkungen zu verursachen. Übergroße oder nicht übereinstimmende Kupplungen können zu einer ineffizienten Kühlung und sogar zu Geräteverschleiß führen.
Schnellkupplungen aus Kupfer werden aufgrund ihrer hervorragenden Wärmeleitfähigkeit und einfachen Bearbeitung häufig verwendet. Sie sind langlebig und kostengünstig und eignen sich daher ideal für Standard-Spritzgussumgebungen.
Schnellkupplungen aus Edelstahl bieten jedoch eine überlegene Korrosionsbeständigkeit und Haltbarkeit bei anspruchsvolleren Anwendungen oder bei der Verwendung aggressiver Kühlmittel. Obwohl sie teurer sind, bieten sie Langlebigkeit und Leistung unter rauen Betriebsbedingungen.
Schnellwechsler müssen für eine nahtlose Integration internationalen Standards entsprechen. Stellen Sie die Kompatibilität mit ISO-, NPT- oder BSP-Gewindetypen sicher, abhängig von Ihren Systemspezifikationen. Wichtig ist, dass nur männliche und weibliche Kupplungen desselben Standards zusammen verwendet werden können. Daher ist die Bestätigung übereinstimmender Spezifikationen bei der Auswahl von entscheidender Bedeutung.
Selbst der beste hydraulische Schnellwechsler erfordert eine ordnungsgemäße Handhabung und Wartung, um eine langfristige Leistung zu erbringen.
Stellen Sie bei der Installation sicher, dass das System vollständig drucklos ist. In einigen Hydrauliksystemen kann ein Restdruck verbleiben, der das Anschließen der Kupplung erschweren oder sogar gefährlich machen kann. Verwenden Sie ein Überdruckventil, um das System vor dem Einbau oder Ausbau auszugleichen.
Eine regelmäßige Inspektion der O-Ringe und Dichtflächen ist unerlässlich. Ersetzen Sie die Dichtungen in den empfohlenen Abständen oder wenn Sie Verschleißerscheinungen wie Verhärtung oder Risse bemerken. Das Sauberhalten der Kupplungsenden von Schmutz oder Korrosion gewährleistet außerdem eine leckagefreie Leistung und verlängert die Produktlebensdauer.
Zu den häufigsten Anzeichen für Probleme mit der Schnellkupplung gehören:
Geringe Leckage durch verschlissene Dichtungen
Schwieriges Anschließen oder Trennen aufgrund von eingeschlossenem Druck
Ungewöhnliche Durchflussbeschränkung, die auf eine interne Verstopfung hinweist
Beheben Sie diese umgehend, um größere Systemausfälle oder Produktionsverzögerungen zu vermeiden. Das Führen eines Wartungsprotokolls hilft dabei, den Zustand der Kupplung im Laufe der Zeit zu überwachen.
Für Hersteller, die ihre Spritzgießvorgänge optimieren möchten, ist die Einführung eines hydraulischen Schnellwechslers ein strategischer Schritt. Es vereinfacht den Werkzeugwechsel, sorgt für auslaufsichere Verbindungen und entspricht den Best Practices von SMED, um Ausfallzeiten zu reduzieren und den Durchsatz zu steigern. Ganz gleich, ob Sie die Arbeitskosten senken, die Kühleffizienz verbessern oder Produktionsunterbrechungen minimieren möchten, dieses kleine, aber leistungsstarke Werkzeug spielt eine große Rolle. Entdecken Sie unser Sortiment langlebiger, standardkompatibler Produkte Schnellkupplungen , um zu sehen, wie sie Ihren Formwechselprozess verändern können.
