Khớp nối kết nối nhanh là gì?

Trong lĩnh vực hệ thống chất lỏng và khí nén, Khớp nối nhanh nổi lên như một thành phần không thể thiếu, tinh giản các kết nối, ngắt kết nối mà không cần đến dụng cụ. Các đầu nối này được thiết kế để cung cấp một phương pháp nhanh chóng và an toàn để nối các ống dẫn, ống mềm và đường ống, nâng cao hiệu quả trong các ứng dụng công nghiệp khác nhau. Hiểu được sự phức tạp của khớp nối kết nối nhanh là điều cần thiết đối với các kỹ sư, kỹ thuật viên và chuyên gia muốn tối ưu hóa hiệu suất hệ thống và giảm thời gian ngừng hoạt động.

Bài viết này đi sâu vào các khía cạnh cơ bản của khớp nối kết nối nhanh, khám phá thiết kế, chức năng và ứng dụng của chúng trong các ngành công nghiệp khác nhau. Bằng cách nắm bắt các khái niệm cốt lõi, các chuyên gia có thể đưa ra quyết định sáng suốt khi lựa chọn giải pháp phù hợp. khớp nối nhanh chóng  cho các nhu cầu cụ thể của họ.

Thiết kế và cơ chế của khớp nối kết nối nhanh

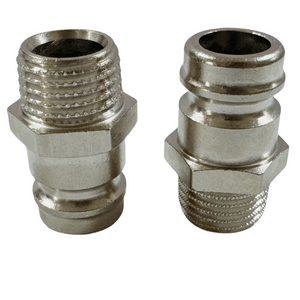

Trọng tâm của khớp nối nhanh là một cơ chế đơn giản nhưng khéo léo được thiết kế để mang lại hiệu quả và dễ sử dụng. Các khớp nối này thường bao gồm phích cắm đực và ổ cắm cái, có thể gắn vào và tháo ra dễ dàng. Quá trình ghép nối thường bao gồm việc đẩy phích cắm vào ổ cắm, nơi các bộ phận bên trong như bi, ghim hoặc chốt đảm bảo kết nối. Thiết kế này cho phép bịt kín chống rò rỉ, đảm bảo chất lỏng hoặc khí được truyền đi mà không bị mất mát hoặc nhiễm bẩn.

Cơ chế khóa rất quan trọng để vận hành an toàn các khớp nối kết nối nhanh. Các phương pháp khóa khác nhau, chẳng hạn như khóa bi, khóa cam hoặc khóa chốt, được sử dụng tùy thuộc vào yêu cầu của ứng dụng. Việc lựa chọn cơ chế ảnh hưởng đến các yếu tố như mức áp suất, khả năng kết nối dễ dàng và khả năng chống ngắt kết nối ngẫu nhiên. Ví dụ, cơ cấu khóa bi thường được sử dụng trong các hệ thống thủy lực do khả năng xử lý áp suất cao và các kết nối an toàn.

Niêm phong là một khía cạnh quan trọng khác của thiết kế. Khớp nối kết nối nhanh sử dụng vòng chữ O hoặc vòng đệm mặt phẳng được làm từ vật liệu tương thích với phương tiện truyền tải. Việc lựa chọn vật liệu làm kín phải xem xét các yếu tố như khả năng tương thích hóa học, phạm vi nhiệt độ và độ bền. Việc không chọn con dấu thích hợp có thể dẫn đến rò rỉ, hệ thống hoạt động kém hiệu quả hoặc hỏng hóc nghiêm trọng.

Sự phát triển của công nghệ ghép nối kết nối nhanh phản ánh mục tiêu theo đuổi hiệu quả và độ tin cậy của ngành. Các hệ thống kết nối ban đầu thường cồng kềnh, đòi hỏi phải có công cụ và thời gian đáng kể để lắp ráp hoặc tháo rời. Sự ra đời của công nghệ kết nối nhanh đã cách mạng hóa quy trình này, giảm thời gian kết nối từ vài phút xuống vài giây, nhờ đó cải thiện đáng kể hiệu quả hoạt động.

Khớp nối kết nối nhanh hiện đại kết hợp công nghệ bịt kín tiên tiến. Các con dấu đàn hồi, chẳng hạn như Viton hoặc EPDM, được chọn dựa trên khả năng tương thích của chúng với các phạm vi nhiệt độ và môi trường cụ thể. Trong môi trường nhiệt độ cao hoặc có tính ăn mòn về mặt hóa học, vòng đệm perfluoroelastomer có thể được sử dụng mặc dù chi phí cao hơn do hiệu suất vượt trội của chúng.

Ngoài các thiết kế cơ khí truyền thống, một số khớp nối kết nối nhanh còn tích hợp công nghệ thông minh. Các cảm biến được nhúng trong khớp nối có thể theo dõi các thông số như nhiệt độ, áp suất hoặc tốc độ dòng chảy, truyền dữ liệu đến hệ thống điều khiển để theo dõi thời gian thực. Sự tích hợp này nâng cao khả năng bảo trì dự đoán, cho phép người vận hành giải quyết các vấn đề trước khi chúng dẫn đến thời gian ngừng hoạt động.

Từ góc độ vật lý, hiệu quả bịt kín của khớp nối nhanh phụ thuộc vào một số yếu tố. Con dấu phải duy trì sự tiếp xúc dưới sự chênh lệch áp suất, sự giãn nở nhiệt và rung động cơ học khác nhau. Thiết kế cho những yếu tố này đòi hỏi sự hiểu biết về khoa học vật liệu và động lực học chất lỏng để đảm bảo vòng đệm vẫn nguyên vẹn trong mọi điều kiện vận hành.

Các loại khớp nối kết nối nhanh

Khớp nối nhanh rất đa dạng, được thiết kế để đáp ứng các tiêu chuẩn ngành và nhu cầu ứng dụng cụ thể. Các loại chính bao gồm khớp nối nhanh thủy lực, khớp nối nhanh bằng khí nén và khớp nối nhanh chất lỏng. Mỗi loại được thiết kế để xử lý các phương tiện, áp suất và môi trường hoạt động khác nhau.

Khớp nối nhanh thủy lực được thiết kế cho hệ thống chất lỏng áp suất cao, thường thấy trong máy móc và thiết bị công nghiệp. Những khớp nối này yêu cầu kết cấu chắc chắn và kỹ thuật chính xác để đáp ứng nhu cầu của các ứng dụng thủy lực. Các công ty có thể tìm kiếm chuyên gia khớp nối kết nối nhanh  đáp ứng các tiêu chí hiệu suất cụ thể, chẳng hạn như xếp hạng áp suất hoặc khả năng tương thích với một số chất lỏng thủy lực nhất định.

Mặt khác, khớp nối nhanh bằng khí nén được sử dụng trong các hệ thống truyền tải không khí hoặc khí trơ. Chúng phổ biến trong ngành công nghiệp ô tô, nhà máy sản xuất và bất cứ nơi nào hệ thống khí nén được sử dụng. Các cân nhắc về thiết kế cho khớp nối khí nén tập trung vào việc dễ dàng kết nối và ngắt kết nối, cũng như giảm thiểu rò rỉ không khí.

Khớp nối nhanh chất lỏng bao gồm các ứng dụng liên quan đến nước, hóa chất và các chất lỏng khác. Trong những trường hợp này, khả năng tương thích của vật liệu là tối quan trọng để ngăn ngừa sự ăn mòn và đảm bảo tuổi thọ. Ví dụ, thép không gỉ hoặc đồng thau thường được sử dụng vì khả năng chống ăn mòn và khả năng duy trì tính toàn vẹn trong các điều kiện môi trường khác nhau.

Tiêu chuẩn quốc tế đóng vai trò quan trọng trong việc phân loại và khả năng tương thích của khớp nối nhanh. Ví dụ: ISO 7241 quy định kích thước, yêu cầu về hiệu suất và quy trình thử nghiệm đối với khớp nối thủy lực. Tương tự, ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ) và SAE (Hiệp hội Kỹ sư Ô tô) cung cấp hướng dẫn cho các khớp nối được sử dụng ở Bắc Mỹ.

Các khớp nối kết nối nhanh chuyên dụng đã được phát triển cho các ứng dụng thích hợp. Trong ngành hàng không vũ trụ, khớp nối phải nhẹ nhưng có khả năng chịu được áp suất và nhiệt độ khắc nghiệt. Các khớp nối cấp hàng không vũ trụ thường sử dụng hợp kim titan hoặc nhôm có độ bền cao, kết hợp các cơ chế khóa dự phòng để đảm bảo độ tin cậy tuyệt đối.

Trong lĩnh vực y tế, khớp nối nhanh vô trùng rất quan trọng để ngăn ngừa ô nhiễm. Các khớp nối này có thiết kế giúp giảm thiểu không gian chết nơi vi khuẩn có thể sinh sôi nảy nở và chúng được chế tạo từ các vật liệu có thể chịu được các quá trình khử trùng như hấp tiệt trùng. Các khớp nối chuyên dụng như vậy rất quan trọng trong các ứng dụng từ hệ thống theo dõi bệnh nhân đến các thiết bị phân phối chất lỏng và thuốc.

Những cân nhắc về vật liệu và sản xuất

Việc lựa chọn vật liệu cho khớp nối kết nối nhanh là một quyết định quan trọng ảnh hưởng đến hiệu suất, độ bền và chi phí. Các vật liệu phổ biến bao gồm thép không gỉ, đồng thau, nhôm và các loại nhựa khác nhau. Mỗi vật liệu mang lại những ưu điểm riêng biệt và được lựa chọn dựa trên môi trường hoạt động và phương tiện được truyền tải.

Thép không gỉ được ưa chuộng vì độ bền và khả năng chống ăn mòn, khiến nó trở nên lý tưởng cho các môi trường khắc nghiệt và các ứng dụng liên quan đến chất lỏng ăn mòn. Đồng thau, được biết đến với khả năng gia công và độ dẫn điện, thường được sử dụng trong hệ thống ống nước và khí nén. Nhựa, chẳng hạn như acetal hoặc nylon, được chọn vì trọng lượng nhẹ và khả năng chống lại một số hóa chất, thường được sử dụng trong các ứng dụng mà các thành phần kim loại có thể gây ra phản ứng không mong muốn.

Hơn nữa, những cân nhắc về môi trường đang ngày càng ảnh hưởng đến việc lựa chọn vật liệu. Việc sử dụng đồng thau không chì và nhựa thân thiện với môi trường đang trở nên phổ biến do các yêu cầu pháp lý và các sáng kiến ​​quản lý môi trường. Các nhà sản xuất đang đầu tư nghiên cứu để phát triển các hợp kim và vật liệu tổng hợp mới đáp ứng các tiêu chí về hiệu suất đồng thời giảm tác động đến môi trường.

Độ chính xác trong sản xuất là rất quan trọng để khớp nối nhanh hoạt động bình thường. Dung sai phải được kiểm soát chặt chẽ để đảm bảo các kết nối liền mạch và tránh rò rỉ. Các kỹ thuật sản xuất tiên tiến như gia công CNC và sản xuất bồi đắp đã nâng cao khả năng sản xuất khớp nối với thiết kế phức tạp và độ chính xác cao. Làm việc với một nhà sản xuất khớp nối tùy chỉnh  cho phép tùy chỉnh khớp nối để đáp ứng các yêu cầu ứng dụng cụ thể, bao gồm kích thước, vật liệu hoặc đặc tính hiệu suất độc đáo.

Quy trình sản xuất cũng ảnh hưởng đến chất lượng và hiệu suất của khớp nối kết nối nhanh. Các kỹ thuật như đúc chính xác, rèn và ép đùn được sử dụng để đạt được các đặc tính thành phần mong muốn. Các phương pháp xử lý sau xử lý, chẳng hạn như xử lý nhiệt hoặc phủ bề mặt, nâng cao các đặc tính như độ cứng, khả năng chống ăn mòn và độ bền mỏi.

Việc tùy chỉnh thường là cần thiết để đáp ứng các yêu cầu vận hành riêng biệt. Nhà sản xuất khớp nối tùy chỉnh có thể cung cấp các giải pháp phù hợp, đưa ra các sửa đổi về thiết kế mà các sản phẩm tiêu chuẩn không thể làm được. Điều này có thể bao gồm những thay đổi về kích thước để phù hợp với thiết bị hiện có, tích hợp các vật liệu đặc biệt để tương thích hoặc kết hợp các cơ chế khóa độc quyền.

Ứng dụng trong các ngành công nghiệp

Khớp nối nhanh là thành phần không thể thiếu trong nhiều ngành công nghiệp, mỗi ngành đều có những yêu cầu và thách thức riêng. Trong ngành công nghiệp ô tô, chúng tạo điều kiện kết nối nhanh chóng các dây chuyền khí nén trên dây chuyền lắp ráp, nâng cao năng suất. Trong thiết bị y tế, kết nối nhanh được sử dụng trong các thiết bị yêu cầu kết nối vô trùng và không bị rò rỉ, chẳng hạn như trong hệ thống phân phối chất lỏng.

Ngành dầu khí phụ thuộc vào các khớp nối kết nối nhanh cho hệ thống thủy lực và hoạt động vận chuyển chất lỏng, trong đó độ tin cậy và an toàn là tối quan trọng do môi trường nguy hiểm. Tương tự, trong nông nghiệp, kết nối nhanh được sử dụng trong các hệ thống tưới tiêu và máy móc, những lĩnh vực mà việc dễ bảo trì và độ bền là rất quan trọng.

Theo báo cáo nghiên cứu thị trường của Global Industry Analysts, thị trường toàn cầu cho khớp nối kết nối nhanh được dự đoán sẽ đạt 5,3 tỷ USD vào năm 2027, do tự động hóa ngày càng tăng và nhu cầu về hệ thống xử lý chất lỏng hiệu quả. Sự tăng trưởng này cho thấy ứng dụng ngày càng mở rộng và vai trò quan trọng của khớp nối kết nối nhanh trong ngành công nghiệp hiện đại.

Trong ngành thực phẩm và đồ uống, khớp nối kết nối nhanh tạo điều kiện thuận lợi cho việc vận chuyển chất lỏng như sữa, bia và nước trái cây một cách hợp vệ sinh. Các khớp nối này phải tuân thủ các tiêu chuẩn vệ sinh nghiêm ngặt, như các tiêu chuẩn do FDA hoặc EHEDG đặt ra, để ngăn ngừa ô nhiễm. Vật liệu được sử dụng thường là thép không gỉ với bề mặt nhẵn để ức chế sự phát triển của vi khuẩn.

Một nghiên cứu điển hình đáng chú ý liên quan đến việc triển khai các khớp nối kết nối nhanh trong nhà máy lắp ráp ô tô. Bằng cách thay thế các kết nối ren truyền thống bằng các kết nối nhanh trên đường khí nén, nhà máy đã giảm 30% thời gian chuyển đổi công cụ, dẫn đến tăng năng suất đáng kể và tiết kiệm chi phí trong một năm tài chính.

Hơn nữa, một cuộc khảo sát do Hiệp hội Năng lượng Chất lỏng Quốc tế thực hiện chỉ ra rằng 70% thời gian ngừng hoạt động trong hệ thống thủy lực là do các vấn đề với đầu nối và ống mềm. Bằng cách áp dụng các khớp nối kết nối nhanh chất lượng cao, các ngành công nghiệp có thể giảm thời gian ngừng hoạt động ngoài dự kiến, nâng cao hiệu quả và độ tin cậy vận hành tổng thể.

Chọn khớp nối kết nối nhanh phù hợp

Việc chọn khớp nối kết nối nhanh thích hợp đòi hỏi phải xem xét cẩn thận một số yếu tố, bao gồm loại phương tiện, điều kiện áp suất và nhiệt độ, khả năng tương thích vật liệu và các yêu cầu cụ thể của ứng dụng. Phương pháp tiếp cận có hệ thống đảm bảo rằng khớp nối được chọn sẽ hoạt động đáng tin cậy và an toàn trong các điều kiện vận hành.

Thứ nhất, hiểu biết về các phương tiện truyền thông liên quan là điều cần thiết. Ví dụ, khi xử lý các hóa chất mạnh, các vật liệu như thép không gỉ hoặc nhựa đặc biệt có khả năng chống lại sự tấn công của hóa chất sẽ được ưu tiên hơn. Nhiệt độ cực cao cũng ảnh hưởng đến việc lựa chọn vật liệu; các ứng dụng nhiệt độ cao có thể yêu cầu kim loại hoặc polyme chuyên dụng có khả năng duy trì tính toàn vẹn dưới áp lực nhiệt.

Đánh giá áp suất là một thông số quan trọng khác. Hệ thống thủy lực hoạt động ở áp suất cao cần có các khớp nối được thiết kế và thử nghiệm để chịu được các điều kiện đó. Các nhà sản xuất thường cung cấp xếp hạng áp suất, nhưng nên thận trọng bao gồm giới hạn an toàn để tính đến các mức áp suất tăng vọt hoặc các biến thể của hệ thống.

Các tiêu chuẩn và chứng nhận, chẳng hạn như ISO 7241 cho khớp nối nhanh thủy lực hoặc ISO 4414 cho hệ thống khí nén, cung cấp các hướng dẫn về tính tương thích và an toàn. Việc lựa chọn các khớp nối tuân thủ các tiêu chuẩn này sẽ đảm bảo khả năng tương tác và tuân thủ các thông lệ tốt nhất trong ngành.

Cân nhắc chi phí cũng đóng một vai trò quan trọng trong quá trình lựa chọn. Mặc dù chi phí mua lại ban đầu rất quan trọng nhưng điều quan trọng là phải xem xét tổng chi phí sở hữu. Khớp nối chất lượng cao có thể có chi phí trả trước cao hơn nhưng mang lại độ bền vượt trội và chi phí bảo trì thấp hơn theo thời gian. Phân tích chi phí vòng đời có thể cho thấy mức tiết kiệm đáng kể thông qua việc giảm thời gian ngừng hoạt động và yêu cầu bảo trì.

Khả năng tương thích với các hệ thống hiện có là một khía cạnh khác cần xem xét. Các khớp nối phải phù hợp với loại ren, kích thước và mức áp suất của các bộ phận hệ thống. Sự không khớp có thể dẫn đến rò rỉ, hư hỏng thiết bị hoặc gây nguy hiểm cho sự an toàn. Việc tương tác với nhà sản xuất hoặc nhà tư vấn trong quá trình lựa chọn có thể giúp giải quyết những vấn đề phức tạp này.

Những cân nhắc về bảo trì và an toàn

Việc bảo trì đúng cách các khớp nối kết nối nhanh sẽ kéo dài tuổi thọ sử dụng của chúng và duy trì tính toàn vẹn của hệ thống. Việc kiểm tra thường xuyên về độ mòn, ăn mòn và tính toàn vẹn của vòng đệm là rất cần thiết. Việc thay thế các bộ phận bị mòn hoặc hư hỏng sẽ ngăn ngừa rò rỉ và lỗi hệ thống có thể xảy ra.

An toàn là mối quan tâm hàng đầu, đặc biệt là trong các hệ thống truyền tải môi trường nguy hiểm hoặc áp suất cao. Điều quan trọng là phải tuân theo hướng dẫn của nhà sản xuất để cài đặt và sử dụng. Ví dụ, việc đảm bảo rằng các khớp nối được ăn khớp hoàn toàn trong quá trình kết nối có thể ngăn ngừa tình trạng ngắt kết nối do vô tình, có thể dẫn đến sự cố tràn hoặc hư hỏng thiết bị.

Đào tạo nhân viên cách sử dụng đúng khớp nối nhanh có thể giảm đáng kể tai nạn. Khóa đào tạo này phải bao gồm các quy trình kết nối và ngắt kết nối thích hợp, nhận biết các dấu hiệu hao mòn và các bước cần thực hiện ngay lập tức trong trường hợp rò rỉ hoặc hỏng hóc.

Việc thiết lập một lịch trình bảo trì thường xuyên là rất quan trọng. Việc kiểm tra nên tập trung vào việc xác định các dấu hiệu hao mòn như vết trầy xước trên bề mặt bịt kín, biến dạng của cơ cấu khóa hoặc sự xuống cấp của phớt. Việc bôi trơn các bộ phận chuyển động khi thích hợp có thể kéo dài tuổi thọ của khớp nối và đảm bảo hoạt động trơn tru.

Các dạng hư hỏng phổ biến bao gồm mòn phớt, mỏi cơ học và ăn mòn. Việc thực hiện các biện pháp phòng ngừa, chẳng hạn như sử dụng nắp bảo vệ khi ngắt kết nối các khớp nối để ngăn chặn sự xâm nhập của chất gây ô nhiễm, có thể giảm thiểu những vấn đề này. Ngoài ra, bảo quản các khớp nối trong môi trường khô ráo, sạch sẽ khi không sử dụng sẽ kéo dài tuổi thọ của chúng.

Trong các ứng dụng quan trọng, có thể nên thực hiện chiến lược dự phòng, có sẵn các khớp nối dự phòng để thay thế bất kỳ khớp nối nào bị hỏng trong quá trình vận hành. Cách tiếp cận này giảm thiểu thời gian ngừng hoạt động và duy trì chức năng hệ thống trong các hoạt động bảo trì.

Sự phát triển trong tương lai của công nghệ khớp nối kết nối nhanh

Những tiến bộ trong khoa học vật liệu và công nghệ sản xuất đã sẵn sàng để nâng cao khả năng của khớp nối kết nối nhanh. Sự phát triển của vật liệu composite mới hứa hẹn các khớp nối nhẹ hơn nhưng chắc chắn hơn, giảm tải cho các cấu trúc hỗ trợ và cải thiện tính công thái học của các kết nối thủ công.

Việc tích hợp công nghệ IoT (Internet of Things) là một xu hướng mới nổi khác. Khớp nối thông minh được trang bị cảm biến và khả năng kết nối có thể cung cấp dữ liệu thời gian thực về các thông số vận hành, cho phép bảo trì dự đoán và giám sát từ xa. Những đổi mới như vậy phù hợp với phong trào công nghiệp rộng lớn hơn hướng tới Công nghiệp 4.0 và các nhà máy thông minh.

Sản xuất bồi đắp, hay in 3D, đang mở ra những khả năng mới để tạo mẫu nhanh và sản xuất các thiết kế khớp nối phức tạp. Công nghệ này cho phép tùy chỉnh và lặp lại nhanh chóng trong giai đoạn phát triển, giảm thời gian đưa ra thị trường các giải pháp ghép nối mới.

Khớp nối kết nối nhanh là thành phần quan trọng giúp nâng cao hiệu quả, an toàn và độ tin cậy của hệ thống chất lỏng và khí nén trong các ngành công nghiệp khác nhau. Hiểu được thiết kế, loại và các cân nhắc ứng dụng của chúng cho phép các chuyên gia đưa ra quyết định sáng suốt nhằm tối ưu hóa hiệu suất hệ thống. Sự phát triển không ngừng của công nghệ ghép nối, được thúc đẩy bởi những tiến bộ về vật liệu và công nghệ thông minh, hứa hẹn những khả năng còn lớn hơn nữa trong tương lai.

Đối với các ngành đang tìm kiếm giải pháp phù hợp, việc hợp tác với nhà sản xuất khớp nối tùy chỉnh có thể cung cấp chuyên môn và khả năng tùy chỉnh cần thiết để đáp ứng nhu cầu hoạt động cụ thể. Bằng cách đầu tư vào các khớp nối kết nối nhanh chất lượng cao và bảo trì chúng đúng cách, các tổ chức có thể đạt được những cải thiện đáng kể về thời gian hoạt động và hiệu quả.
