Welche verschiedenen Arten von Schnellanschlüssen gibt es?

• Push-to-Connect-Anschlüsse lassen sich durch einfaches Drücken zusammenstecken.

• Hülsen- und Kugelverschraubungen verwenden eine Hülse und eine Kugel, um Teile an Ort und Stelle zu fixieren.

• Cam-Lock-Anschlüsse werden mit Laschen gesichert und werden häufig beim Pumpen verwendet.

• Luer-Lock-Anschlüsse für medizinische Zwecke.

• Zum Anschließen drehen Sie die Anschlüsse per Dreh- oder Bajonettverschluss.
  Sie werden sehen, wie jeder Typ funktioniert und wo Sie ihn verwenden.

Wichtige Erkenntnisse

• Schnellkupplungen helfen Ihnen, Dinge schnell zu verbinden. Sie benötigen kein Werkzeug. Das spart bei vielen Arbeiten Zeit und Arbeit.

• Es gibt verschiedene Anschlüsse wie Push-to-Connect und Cam-Lock. Jeder hat eine besondere Aufgabe. Sie sorgen für einen sicheren und zuverlässigen Flüssigkeitstransfer.

• Sie müssen die richtige Armatur für Ihren Job auswählen. Denken Sie an die Flüssigkeit, den Druck und wie oft Sie sie verwenden.

• Pneumatische und hydraulische Schnellkupplungen erleichtern die Arbeit. Sie tragen auch dazu bei, Werkstätten und Maschinen sicher zu halten.

• Verwenden Sie immer die richtige Armatur für Ihr System. Dies verhindert Leckagen und sorgt dafür, dass alles einwandfrei funktioniert.

Verschiedene Arten von Schnellkupplungen

Du siehst viele Schnellkupplungen zu Hause und am Arbeitsplatz. Jedes System hat seine eigenen Besonderheiten und Vorteile. Schauen wir uns die Typen an und erfahren, wie sie funktionieren.

Push-to-Connect

Steckverbindungen verbinden Rohre oder Rohre mit einem einzigen Druck. Sie benötigen kein Werkzeug. Sie können sie schnell installieren, was bei vielen Anschlüssen Zeit spart.

• Durch die schnelle Installation können Sie Aufträge schneller erledigen.

• Sie können sie auch in engen Räumen problemlos verwenden.

• Sie können sie trennen und wieder anschließen, ohne dass das Siegel verloren geht.

• Diese Armaturen eignen sich für Techniker, die einfache Lösungen suchen.

Steckverbindungen werden in vielen Branchen eingesetzt. Sie helfen Ihnen, starke Verbindungen für Flüssigkeiten und Gase herzustellen.

Push-to-Connect-Armaturen finden Sie auch in der Wasserversorgung, in Chemiefabriken und im Sanitärbereich. Diese Beschläge machen Ihre Arbeit einfacher und sicherer.

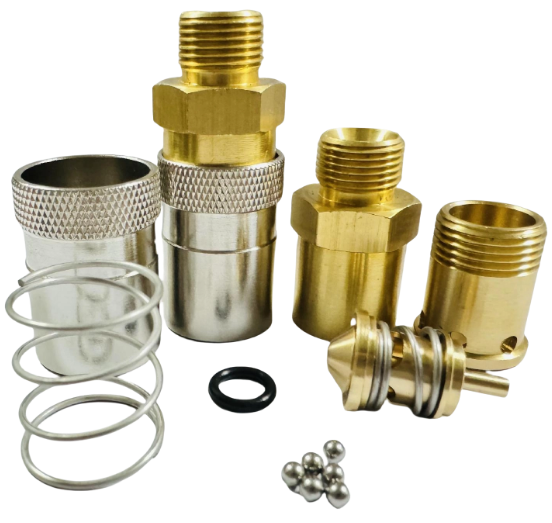

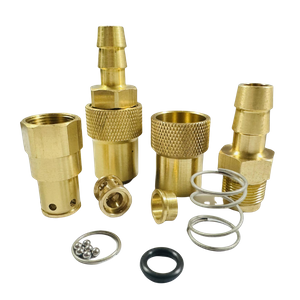

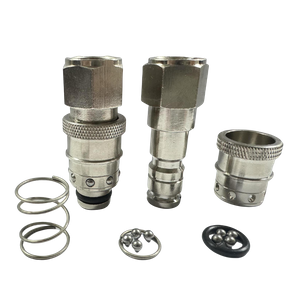

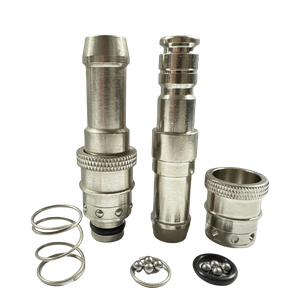

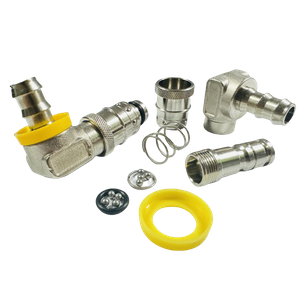

Ärmel und Ball

Hülsen- und Kugel-Schnellkupplungen verwenden Stahlkugeln zum Verriegeln. Beim Einstecken des Steckers rasten die Kugeln in einer Nut ein. Sie ziehen die Hülse zurück, um die Verbindung zu lösen.

Dieser Mechanismus sorgt für eine starke und sichere Verbindung. Sie können die Verbindung schnell trennen, indem Sie die Hülse verschieben. Dieser Typ eignet sich für hydraulische Systeme und pneumatische Werkzeuge. Sie verwenden Hülsen- und Kugelverschraubungen, wenn Sie starke Verbindungen benötigen, die Sie schnell lösen können.

Cam-Lock

Cam-Lock-Schnellkupplungen verwenden Nockenarme und Nuten. Sie öffnen die Nockenarme, setzen den männlichen Adapter ein und schließen die Arme, um ihn zu verriegeln.

Sie können Schläuche und Rohre schnell und ohne Werkzeug verbinden. Cam-Lock-Beschläge sieht man an vielen Stellen:

• Lebensmittel- und Getränkefabriken

• Farmen zum Bewegen von Wasser

• Chemiefabriken

• Industriestandorte für den Öltransport

• Umschlag trockener Massengüter

Für den Transport von Flüssigkeiten verwenden Sie Cam-Lock-Anschlüsse, da diese schnell und sicher sind. Sie können sie für Flüssigkeiten und trockene Sachen verwenden.

Luer-Lock

Luer-Lock-Schnellkupplungen verwenden Gewinde zum Verriegeln. Sie drehen den Stecker, um ihn an Ort und Stelle zu halten.

• Luer-Lock-Anschlüsse verhindern versehentliche Verbindungsabbrüche.

• Sie können sie einfach zusammensetzen und wieder auseinandernehmen.

• Sie bieten starke Verbindungen für anspruchsvolle Aufgaben.

• Luer-Locks sorgen für dichte Verschlüsse und erhöhen die Festigkeit.

Luer-Lock-Anschlüsse finden Sie in medizinischen Geräten. Sie helfen Ihnen, Patienten sicher Flüssigkeiten zu verabreichen. Sie verwenden sie für Spritzen und andere medizinische Werkzeuge, weil sie die Sicherheit der Patienten gewährleisten.

Drehung/Bajonett

Dreh- oder Bajonett-Schnellkupplungen verriegeln sich mit einer Vierteldrehung. Mit wenigen Werkzeugen lässt sich das Gerät schnell verbinden und trennen.

Für schnelle und stabile Verbindungen verwenden Sie Dreh-/Bajonettverschlüsse. Sie funktionieren gut an schwierigen Orten. Sie erhalten starke Leistung und Sicherheit, die Erschütterungen standhält. Der kurze Steckzyklus verursacht weniger Verschleiß als bei Gewindetypen.

Tipp: Denken Sie bei der Auswahl einer Schnellverbindung an Ihre Aufgabe und den Einsatzort. Jeder Typ bietet besondere Vorteile hinsichtlich Geschwindigkeit, Sicherheit und Zuverlässigkeit.

Pneumatische Schnellkupplungstypen

In vielen Werkstätten und Garagen findet man pneumatische Schnellkupplungen. Diese Anschlüsse helfen Ihnen, anzuschließen . Druckluftwerkzeuge und Maschinen schnell Jeder Typ hat seine eigene Farbe und Form, sodass Sie ihn leicht identifizieren können.

Tipp: Überprüfen Sie immer die Farbe Ihrer Armatur, bevor Sie sie anschließen. So vermeiden Sie Fehler und schützen Ihre Werkzeuge.

Industriell (M-Stil)

Industriebeschläge (M-Style) sind in Fabriken und Geschäften am häufigsten anzutreffen. Sie erkennen sie an ihrer roten Farbe. Diese Anschlüsse funktionieren gut mit vielen Druckluftwerkzeugen. Sie verwenden sie für Arbeiten, die einen starken und gleichmäßigen Luftstrom erfordern. M-Style-Anschlüsse passen auf die meisten Kompressoren und Schläuche. Sie finden sie dort, wo Sie zuverlässige Verbindungen benötigen.

Automobil (T-Style)

Automobilbeschläge (T-Style) haben eine blaue Farbe. Sie nutzen sie in Autowerkstätten und Werkstätten. Diese Anschlüsse verbinden Druckluftwerkzeuge, die für Reifenwechsel und Motorarbeiten verwendet werden. T-Style-Anschlüsse sind bei Mechanikern beliebt. Sie bieten Ihnen eine sichere Verbindung für Automotive-Aufgaben. Sie können die Werkzeuge schnell wechseln, was Zeit spart.

ARO (A-Stil)

ARO-Armaturen (A-Style) weisen eine grüne Farbe auf. Sie finden sie in älteren Luftsystemen und einigen Spezialmaschinen. Diese Beschläge sind heute weniger verbreitet. Sie sehen sie möglicherweise in älteren Fabriken oder Maschinen, die diesen Stil noch verwenden. ARO-Armaturen sind nicht mit anderen Typen kombinierbar. Sie müssen Ihre Werkzeuge überprüfen, bevor Sie eine Verbindung herstellen.

• ARO-Armaturen werden in speziellen oder älteren Luftsystemen verwendet.

• Sie sind weniger vielseitig als andere Typen.

• Sie können sie nicht mit Industrie- oder Automobilbeschlägen austauschen.

High-Flow (V-Stil)

Anschlüsse mit hohem Durchfluss (V-Stil) sind lila. Sie verwenden sie, wenn Sie viel Luft benötigen. Diese Armaturen unterstützen eine maximale Durchflussrate von 74 SCFM. V-förmige Anschlüsse eignen sich am besten für Arbeiten mit hohem Volumen und niedrigem Druck. Sie finden sie überall dort, wo Sie große Werkzeuge oder Maschinen mit Strom versorgen müssen.

• V-Style-Anschlüsse helfen Ihnen, Aufgaben schneller zu erledigen.

• Sie eignen sich perfekt für Arbeiten, die einen starken Luftstrom erfordern.

Hinweis: Wenn Sie unterschiedliche Arten von hydraulischen Schnellkupplungen verwenden, prüfen Sie stets die Kompatibilität. Manche Pneumatikanschlüsse sehen zwar ähnlich aus, passen aber nicht zusammen.

Sie sehen, dass jeder pneumatische Schnellanschluss seine eigene Farbe und Verwendung hat. Sie müssen die Armatur auf Ihr Werkzeug und Ihre Aufgabe abstimmen. So bleibt Ihre Arbeit sicher und effizient. Wenn Sie hydraulische Schnellkupplungen verwenden, müssen Sie vor dem Anschließen den Anschlussstil und die Farbe überprüfen.

Hydraulische Schnellkupplungen und Flüssigkeitsübertragung

Mit hydraulischen Schnellkupplungen arbeiten Sie schneller und sicherer. Mit diesen Kupplungen verbinden Sie Schläuche und Rohre in großen Maschinen. Sie werden im Baugewerbe und in Fabriken eingesetzt. Sie können Anhänge schnell wechseln. Das spart Zeit und hilft Ihnen, mehr zu erledigen. Hydraulische Schnellkupplungen sorgen für starke Verbindungen. Sie stoppen Lecks und Verschüttungen. Sie können sich darauf verlassen, dass diese Armaturen dafür sorgen, dass Ihre Geräte einwandfrei funktionieren.

Hydraulische Schnellkupplungen

Mit hydraulischen Schnellkupplungen können Sie Leitungen schnell verbinden und trennen. Sie benötigen kein Werkzeug oder zusätzliche Schritte. Sie drücken oder ziehen, um die Kupplung zu verriegeln. Der Einsatz hydraulischer Schnellwechsler bietet Ihnen viele Vorteile:

• Effizienz: Sie sparen Zeit beim Wechsel der Anbaugeräte.

• Sicherheit: Sie verringern das Risiko von Undichtigkeiten und versehentlichen Verbindungsabbrüchen.

• Vielseitigkeit: Sie können Ihre Ausrüstung für verschiedene Aufgaben verwenden.

• Schnelle Verbindung/Trennung: Sie können Anbaugeräte während der Einrichtung oder Wartung schnell wechseln.

• Reduziertes Verschüttungsrisiko: Sie halten Ihren Arbeitsbereich sauber und sicher.

• Zuverlässige Verbindung: Sie verhindern ein versehentliches Trennen der Verbindung während des Betriebs.

• Zeitersparnis: Sie vermeiden manuelles Einfädeln oder Schrauben.

• Erhöhte Sicherheit: Sie schützen sich und Ihre Ausrüstung vor Verletzungen.

Sie finden hydraulische Schnellkupplungen in Baggern, Traktoren und anderen schweren Maschinen. Sie können darauf vertrauen, dass diese Kupplungen hohen Drücken und schwierigen Bedingungen standhalten.

Tellerkupplungen

Tellerkupplungen verwenden ein federbelastetes Ventil, das als Tellerventil bezeichnet wird. Dieses Ventil dichtet die Verbindung ab, wenn Sie die Kupplung trennen. Sie verhindern das Austreten von Flüssigkeit und halten Ihr Hydrauliksystem sauber. Wie Tellerkupplungen funktionieren, können Sie der folgenden Tabelle entnehmen:

Sie verwenden Tellerkupplungen, wenn Sie Flüssigkeitsverlust und Verunreinigungen verhindern möchten. Diese Armaturen helfen Ihnen, Ihr Hydrauliksystem stark und zuverlässig zu halten.

Flachflächenkupplungen

Flachflächenkupplungen helfen, Lecks zu stoppen und Schmutz fernzuhalten. Mit diesen Kupplungen verhindern Sie Flüssigkeitsverluste und halten Ihr Hydrauliksystem sauber. Mit der Flat-Face-Schnittstelle erhalten Sie schnelle und zuverlässige Verbindungen. Flachflächen-Hydraulikkupplungen verwenden rostbeständige Materialien. An schwierigen Orten halten sie länger.

• Leckageprävention: Sie stoppen den Flüssigkeitsverlust und reduzieren Leckagen.

• Kontaminationskontrolle: Sie halten Schmutz und Ablagerungen von Ihrem Hydrauliksystem fern.

• Benutzerfreundlichkeit: Sie können schnell eine Verbindung herstellen und trennen.

• Haltbarkeit: Sie verwenden korrosionsbeständige Kupplungen.

• Konsistente Leistung: ISO 16028-zertifizierte Kupplungen funktionieren in vielen Anwendungen.

• Reduzierter Wartungsaufwand: Sie halten Ihr System mit weniger Reparaturen am Laufen.

• Schneller Gerätewechsel: Sie wechseln Werkzeuge schnell und sparen Zeit.

• Minimierter Flüssigkeitsverlust: Sie schützen Ihr System vor Verunreinigungen.

Flachflächen-Hydraulikkupplungen helfen Ihnen, Ihre Ausrüstung sauber und effizient zu halten. Sie verwenden diese Schnellkupplungen im Baugewerbe, in der Landwirtschaft und in Fabriken.

Flaches Gesicht mit Gewinde

Flachflächenkupplungen mit Gewinde machen hydraulische Schnellkupplungen stabiler. Das Gewindedesign stoppt Vibrationen und verhindert vorzeitige Schäden. Sie verschütten nichts und halten Ihren Arbeitsbereich sauber. Das Sektorverriegelungssystem löst den Brinelling-Effekt, der durch hochfrequente Impulsdrücke verursacht wird.

• Vibrationsfestigkeit: Sie halten Ihre Kupplungen auch bei starker Beanspruchung stabil.

• Kein Verschütten: Sie vermeiden Leckagen und halten Ihren Arbeitsbereich sauber.

• Sektorenverriegelung: Sie schützen Ihre Kupplungen vor Beschädigungen.

Sie verwenden Flachflächenkupplungen mit Gewinde in Maschinen, die harten Bedingungen ausgesetzt sind. Diese Armaturen helfen Ihnen, sicher und effizient zu arbeiten.

Einzel- und Doppelabschaltung

Einfachabsperrkupplungen verfügen auf einer Seite über ein Ventil. Sie verwenden sie, um den Flüssigkeitsfluss zu stoppen, wenn Sie ein Ende abtrennen. Doppelabsperrkupplungen verfügen auf beiden Seiten über Ventile. Wenn Sie die Schläuche trennen, wird verhindert, dass Flüssigkeit aus beiden Schläuchen austritt. Je nach Bedarf wählen Sie zwischen Einfach- und Doppelabsperrung.

• Einzelabsperrung: Sie verwenden diese für einfache Arbeiten, bei denen Sie Flüssigkeit nur von einer Seite absperren müssen.

• Doppelabsperrung: Sie verwenden diese für Arbeiten, bei denen Sie Flüssigkeit von beiden Seiten absperren müssen.

Sie verwenden diese hydraulischen Schnellkupplungen in Systemen, die saubere und sichere Verbindungen benötigen. Sie schützen Ihre Ausrüstung und sorgen für die Sicherheit Ihres Arbeitsbereichs.

Durchgangskupplungen

Durchgangskupplungen haben keine Rückschlagventile. Nach dem Anschließen erhalten Sie einen freien Flüssigkeitsfluss. Dieses Design funktioniert gut bei Hochdruckarbeiten, bei denen viel Durchfluss und wenig Widerstand erforderlich sind. Sie verwenden Durchgangskupplungen in Fabriken, die eine schnelle und sichere Flüssigkeitsbewegung benötigen.

Durchgangskupplungen haben eine glatte, offene Bohrung. Sie verringern den Druckabfall und ermöglichen einen einfachen Durchfluss. Sie erhalten eine direkte Flüssigkeitsübertragung ohne Absperrventile. Diese einfache Konstruktion macht diese Kupplungen zuverlässig und wartungsfreundlich. Sie verwenden Schnellkupplungen mit vollem Durchfluss in Hydrauliksystemen, die eine schnelle und direkte Flüssigkeitsbewegung erfordern.

Tipp: Wenn Sie sich für hydraulische Schnellkupplungen entscheiden, denken Sie an Ihre Aufgabe und die Art der Flüssigkeit, die Sie verwenden. Um die beste Leistung zu erzielen, müssen Sie den Koppler an Ihr System anpassen.

Sie sehen, dass hydraulische Schnellkupplungen, Tellerkupplungen, Flachflächenkupplungen, Flachflächenkupplungen mit Gewinde, Einzel- und Doppelabsperrungen sowie Durchgangskupplungen alle eine wichtige Rolle in Hydrauliksystemen spielen. Mit diesen Armaturen sorgen Sie dafür, dass Ihre Ausrüstung sicher, effizient und wartungsfreundlich bleibt. Full-Flow-Schnellkupplungen helfen Ihnen, Flüssigkeiten schnell und zuverlässig zu transportieren.

Spezialisierte und andere Typen

Manchmal braucht man etwas Besonderes Schnellkupplungen für bestimmte Aufgaben. Diese Armaturen helfen, wenn normale Armaturen nicht funktionieren. Sie finden sie in Krankenhäusern, Feuerwehrautos und Chemiefabriken. Sehen wir uns einige dieser besonderen Optionen an.

FloLok Quick

FloLok-Schnellkupplungen sind anders, da sie keine Werkzeuge benötigen. Sie stellen dichte Dichtungen her, die Lecks verhindern. Sie können sie in Hochdrucksystemen bis zu 3000 psig verwenden. Sie verfügen über Viton®-O-Ringe für eine bessere Abdichtung. Beim Trennen sind beide Enden dicht, so dass nichts verschüttet wird. Dadurch bleibt Ihr Arbeitsbereich sicher und sauber. Hier ist eine Tabelle, die zeigt, wie FloLok Quick-Fittings im Vergleich zu normalen Fittings abschneiden:

Sie verwenden FloLok Quick-Anschlüsse, wenn Sie an schwierigen Stellen schnelle und sichere Verbindungen wünschen.

Nicht verriegelnde Verbindungen

Nicht einrastende Schnellkupplungen eignen sich gut, wenn Sie häufig verbinden und trennen müssen. Man sieht sie in medizinischen Geräten, Labortests und kleinen Räumen. Diese Beschläge haben keinen Riegel, so dass Sie sie mit einer Hand bedienen können. Sie lassen sich problemlos an schwer zugänglichen Stellen einsetzen. Die folgende Tabelle zeigt, wann Sie nicht selbsthaltende Typen auswählen können:

Für Arbeiten, die Geschwindigkeit und einfache Änderungen erfordern, verwenden Sie nicht einrastende Verbindungen.

Full-Flow-Varianten

Full-Flow-Varianten funktionieren am besten, wenn Sie viel Durchfluss und wenig Widerstand benötigen. Sie nutzen sie, um Maschinen länger laufen zu lassen und Leckagen zu verhindern. Diese Armaturen helfen, Schmutz zu blockieren und Ihr System sicher zu halten. Hier sind einige Vorteile von Schnellkupplungsanschlüssen mit vollem Durchfluss:

• Höhere Maschinenverfügbarkeit

• Keine Lecks

• Sicheres Anschließen und Trennen unter Druck

• Verhindert das Eindringen von Schmutz

• Sicherer und schneller mit Multikupplungsplatten

Bei Schnellkupplungen und einzelnen hydraulischen Schnellkupplungen sieht man häufig Varianten mit vollem Durchfluss. Mit diesen Beschlägen können Sie schneller arbeiten und dafür sorgen, dass Ihre Werkzeuge einwandfrei funktionieren.

Hinweis: Spezielle Schnellkupplungen helfen vielen Branchen. Man findet sie in Tankwagen, Feuerwehrschläuchen, Abwasserpumpen und sogar in medizinischen Geräten wie Infusionsleitungen und Beatmungsgeräten. Sie sparen Zeit, verhindern Leckagen und sorgen für die Sicherheit Ihrer Arbeit.

Es gibt viele Schnellkupplungen. Jede Armatur eignet sich für eine bestimmte Aufgabe. Push-to-Connect-Anschlüsse ermöglichen ein schnelles Anschließen und einfaches Trennen. Hülsen- und Kugelbeschläge sind robust für harte Arbeiten. Mit Cam-Lock-Anschlüssen können Sie Hydraulikschläuche schnell anschließen. Luer-Lock- und Twist-Typen sind für medizinische und industrielle Zwecke sicher.

Tipp: Wählen Sie immer den Anschluss, der zu Ihrer Flüssigkeit, Ihrem Druck und der Häufigkeit des Anschließens oder Trennens passt. Dadurch bleibt Ihr System sicher und funktioniert einwandfrei.

Gute Ergebnisse erzielen Sie, wenn Sie die richtige Armatur auswählen. Überprüfen Sie immer das Material des Anschlusses, die Art der Flüssigkeit und den Druck. Wenn Sie häufig Verbindungen herstellen und trennen, verwenden Sie dafür vorgesehene Anschlüsse. Verwenden Sie Filter und Staubkappen, um die Sicherheit Ihrer Verbindung zu gewährleisten und die Wartung zu vereinfachen.

FAQ

Was ist der Hauptvorteil der Verwendung von Schnellkupplungen?

Sie sparen Zeit mit Schnellkupplungen . Sie benötigen kein Werkzeug. Sie können Schläuche oder Rohre schnell verbinden und trennen. Dies hilft Ihnen, sicher zu arbeiten und Aufträge schnell zu erledigen.

Wie wähle ich die richtige Schnellverbindung für meine Aufgabe aus?

Tipp: Überprüfen Sie den Flüssigkeitstyp, den Druck und wie oft Sie das Gerät anschließen oder trennen. Passen Sie das passende Material an Ihr System an. Lesen Sie vor dem Kauf immer die Herstelleranleitung.

Kann ich verschiedene Arten von Schnellkupplungen kombinieren?

Sie sollten keine Typen mischen. Jede Armatur hat eine einzigartige Form und Dichtung. Mischarten können zu Undichtigkeiten oder Schäden führen. Für eine sichere Verbindung verwenden Sie immer den gleichen Stil und die gleiche Größe.

Wo werden Schnellkupplungen Ihrer Meinung nach am häufigsten verwendet?

Schnellkupplungen finden Sie in vielen Branchen. Sie helfen Ihnen, schneller und sicherer zu arbeiten.
