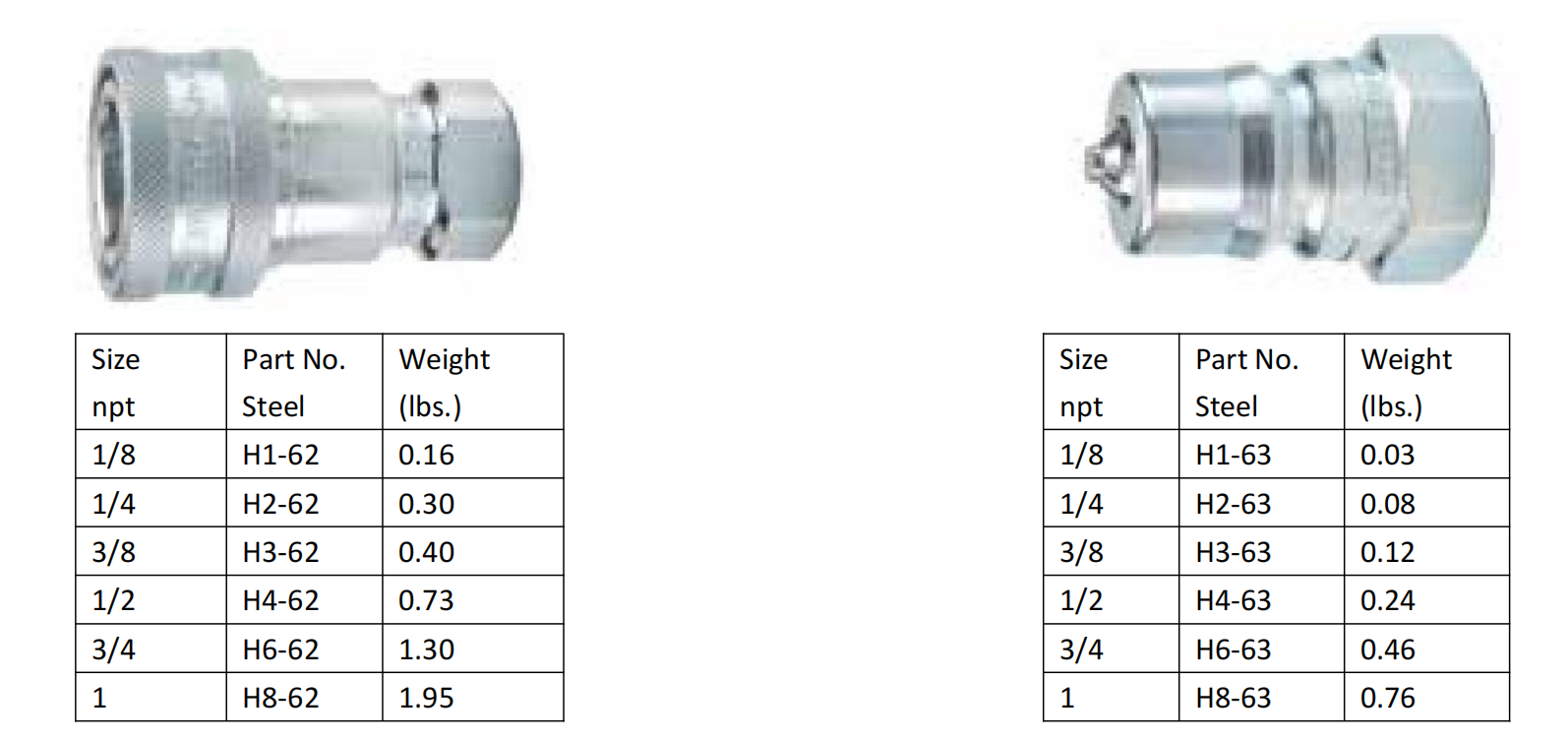

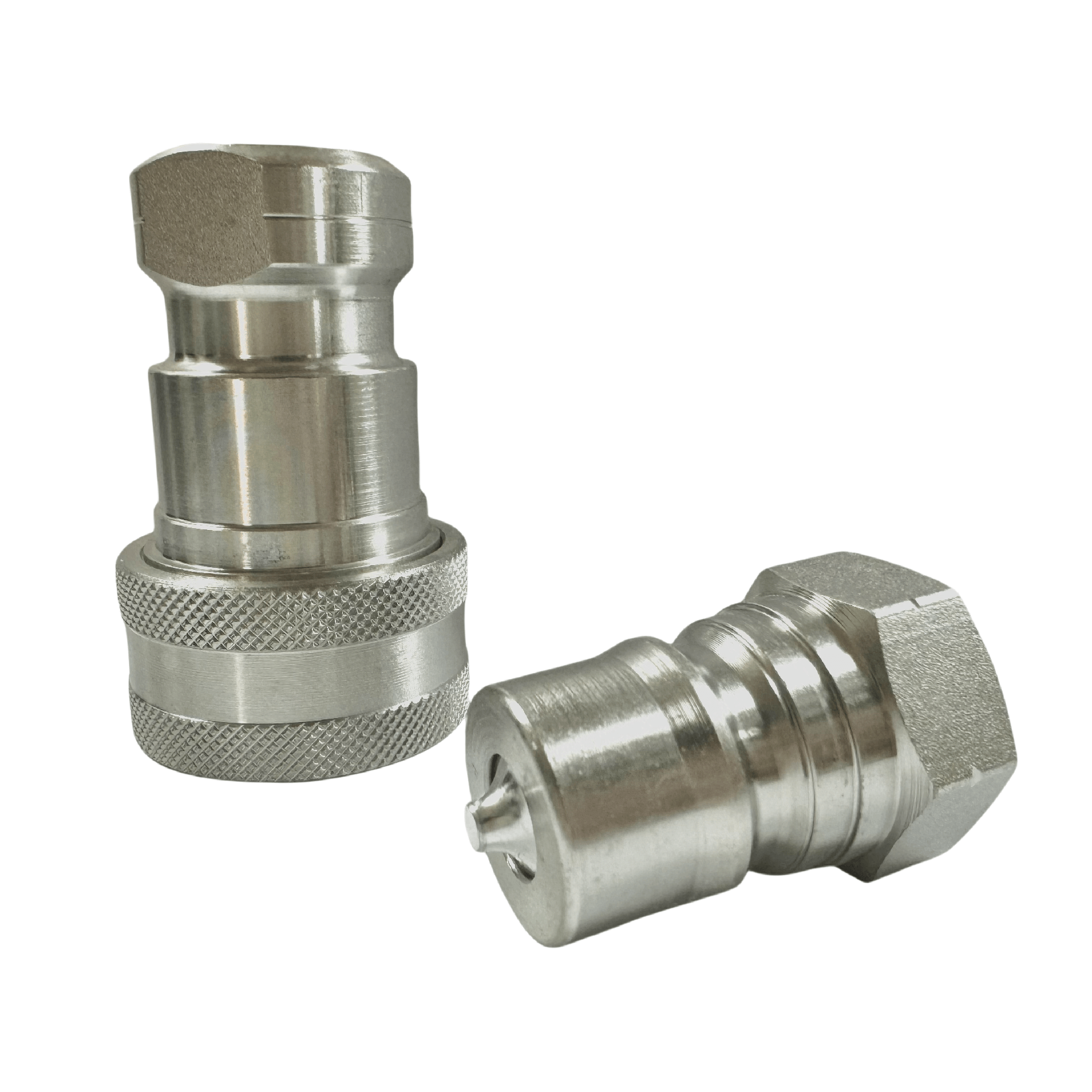

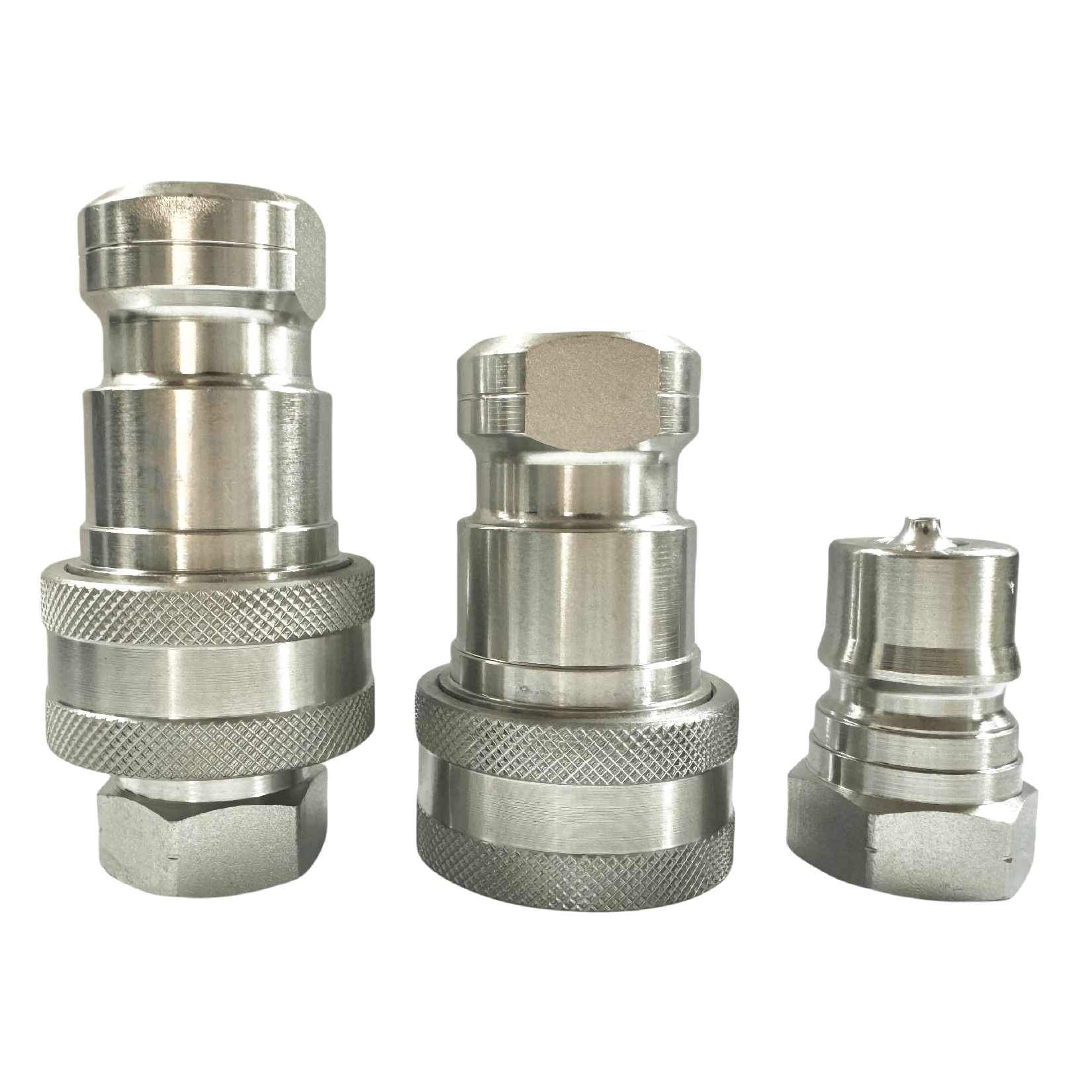

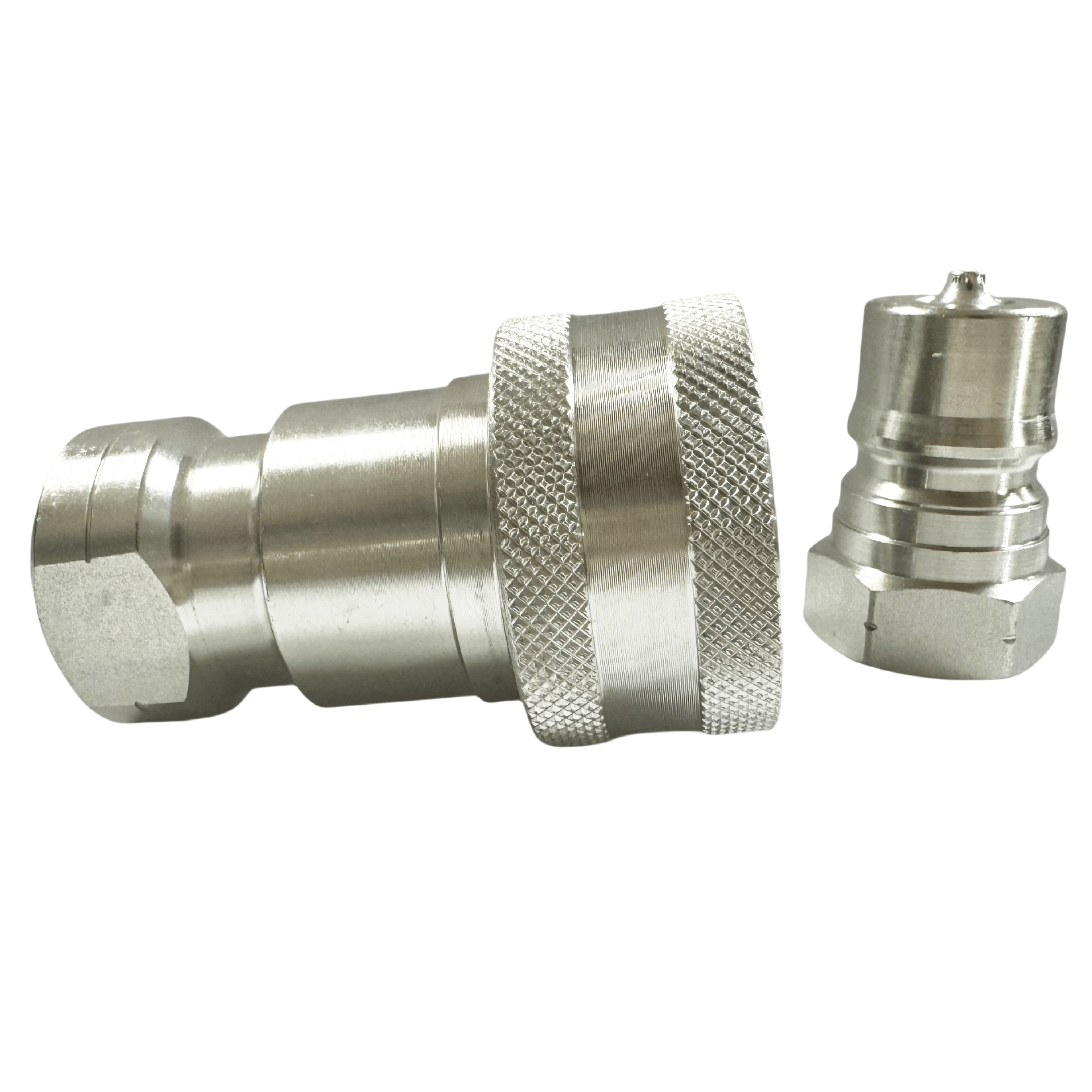

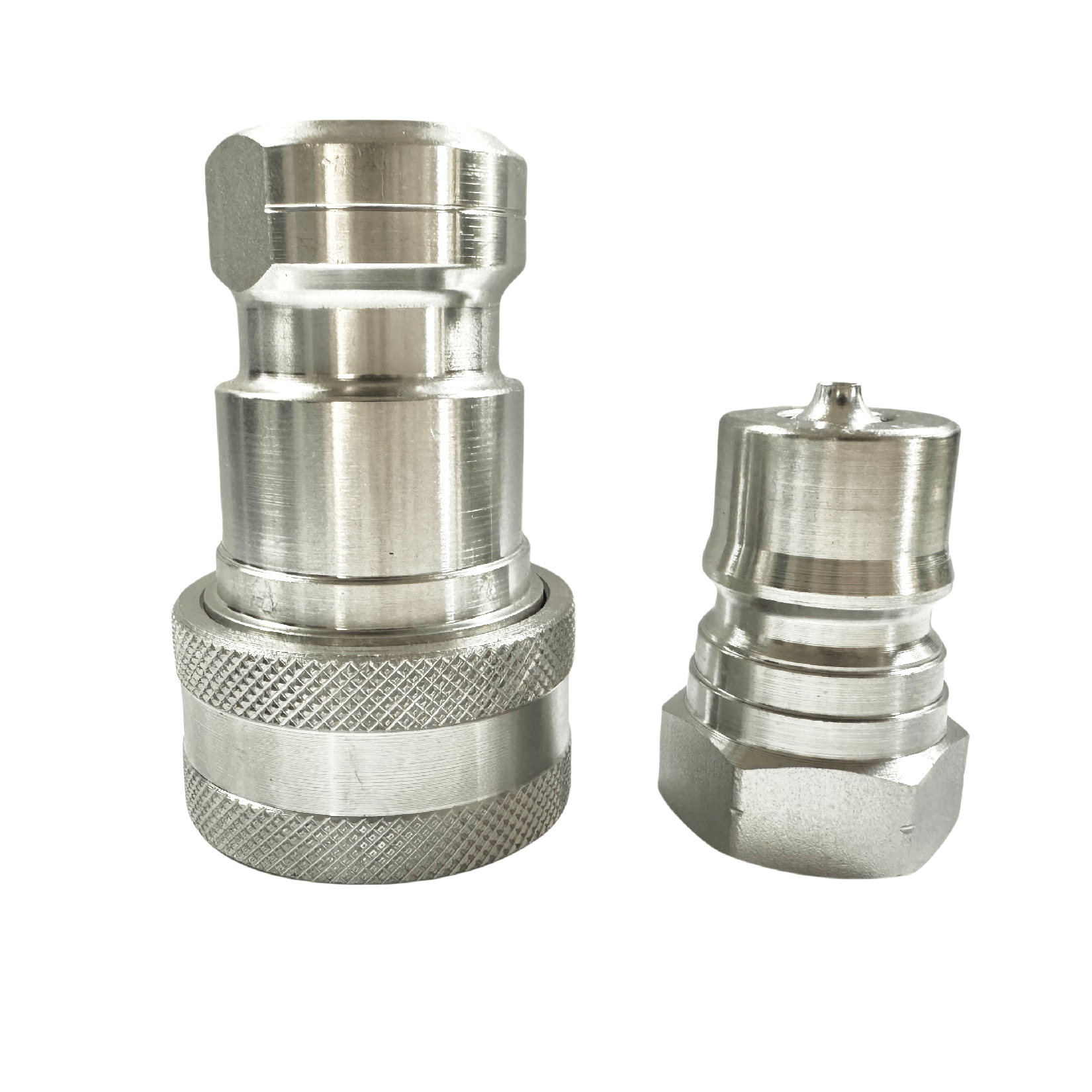

Die Hydralic Hex Quick Connect-Schnellkupplung aus Kohlenstoffstahl ist eine Hochleistungslösung für Hochdruckhydrauliksysteme, die für schnelle, leckagefreie Verbindungen in Industrie-, Mobil- und Schiffsanwendungen entwickelt wurde. Diese aus wärmebehandeltem Kohlenstoffstahl (ASTM A105, Zugfestigkeit 485 MPa) mit verzinkter Oberfläche (8 μm Dicke) gefertigte Kupplung verfügt über einen Sechskantkörper zum einfachen Anziehen mit dem Schraubenschlüssel und einen federbelasteten Verriegelungsmechanismus, der Vibrationen und Druckstößen standhält. Das selbstdichtende Design verhindert Flüssigkeitsverlust beim Trennen und eignet sich daher ideal für Anwendungen, bei denen Sicherheit, Effizienz und Zuverlässigkeit im Vordergrund stehen, wie z. B. Baumaschinen, landwirtschaftliche Geräte und Industriehydraulik.
1. Hochdruckleistung : Die Kupplung ist für Arbeitsdrücke bis zu 400 bar (5800 PSI) und Berstdrücke von 1200 bar ausgelegt und bewältigt extreme hydraulische Belastungen in Hochleistungsanwendungen. Die Sechskantmutter (Schlüsselweite 17–32 mm) bietet im Vergleich zu runden Körpern eine bessere Drehmomentübertragung.

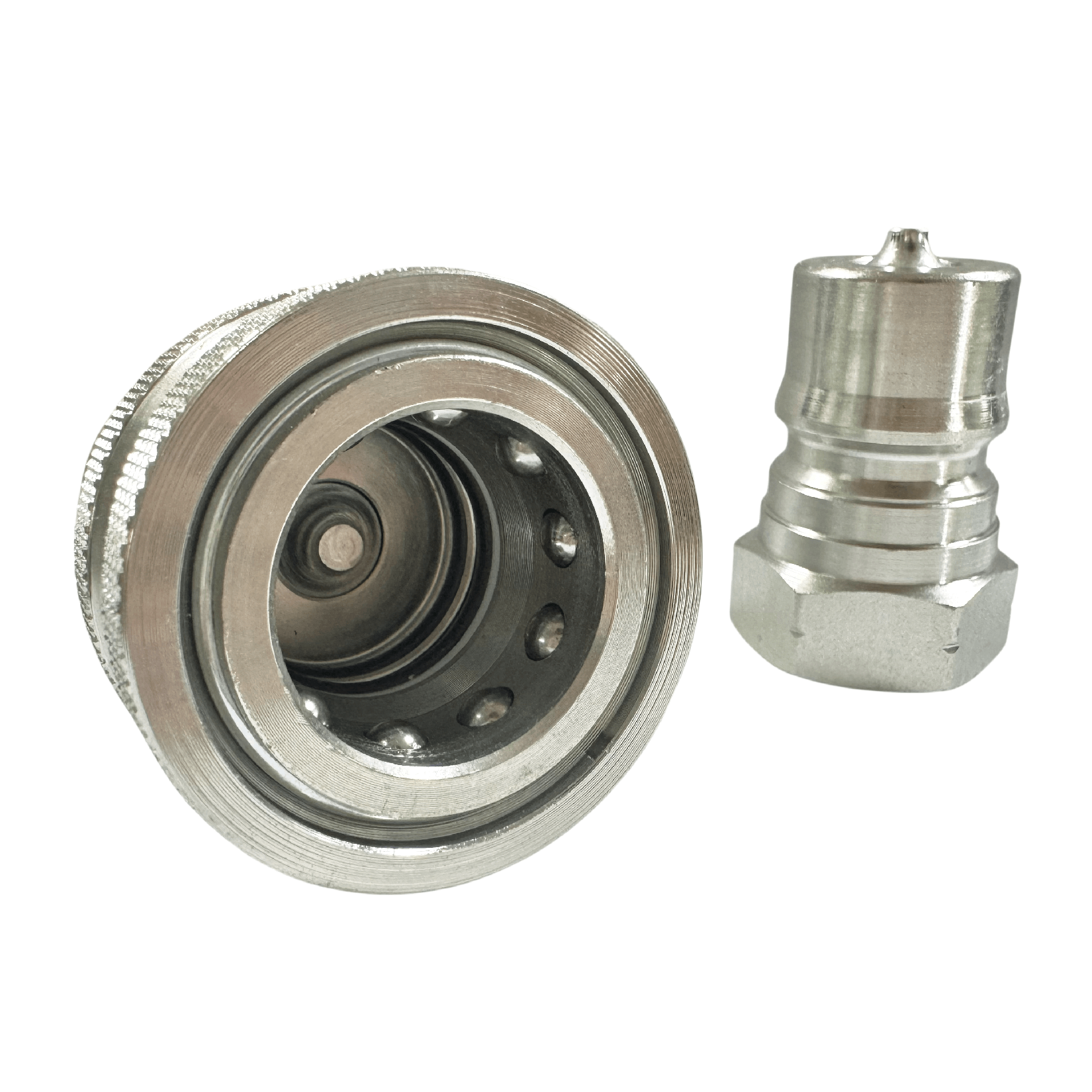

2. Selbstdichtende Ventiltechnologie : Sowohl männliche als auch weibliche Anschlüsse verfügen über Sitzventile, die den Flüssigkeitsfluss beim Trennen automatisch unterbrechen, Flüssigkeit in den Leitungen einschließen und das Eindringen von Luft oder Verschütten verhindern. Die Ventile öffnen sich vollständig, wenn sie angeschlossen sind, wodurch der Druckabfall minimiert wird (≤0,5 bar bei 50 l/min Durchfluss).
3. Korrosionsbeständige Konstruktion : Das Gehäuse aus Kohlenstoffstahl mit Zink-Nickel-Beschichtung (ASTM B633) bietet über 500 Stunden Salzsprühnebelbeständigkeit, während die FKM-Dichtungen (Standard) Temperaturen von -20 °C bis 200 °C (-4 °F bis 392 °F) standhalten und mit Mineralölen, synthetischen Flüssigkeiten und Wasser-Glykol-Mischungen kompatibel sind.

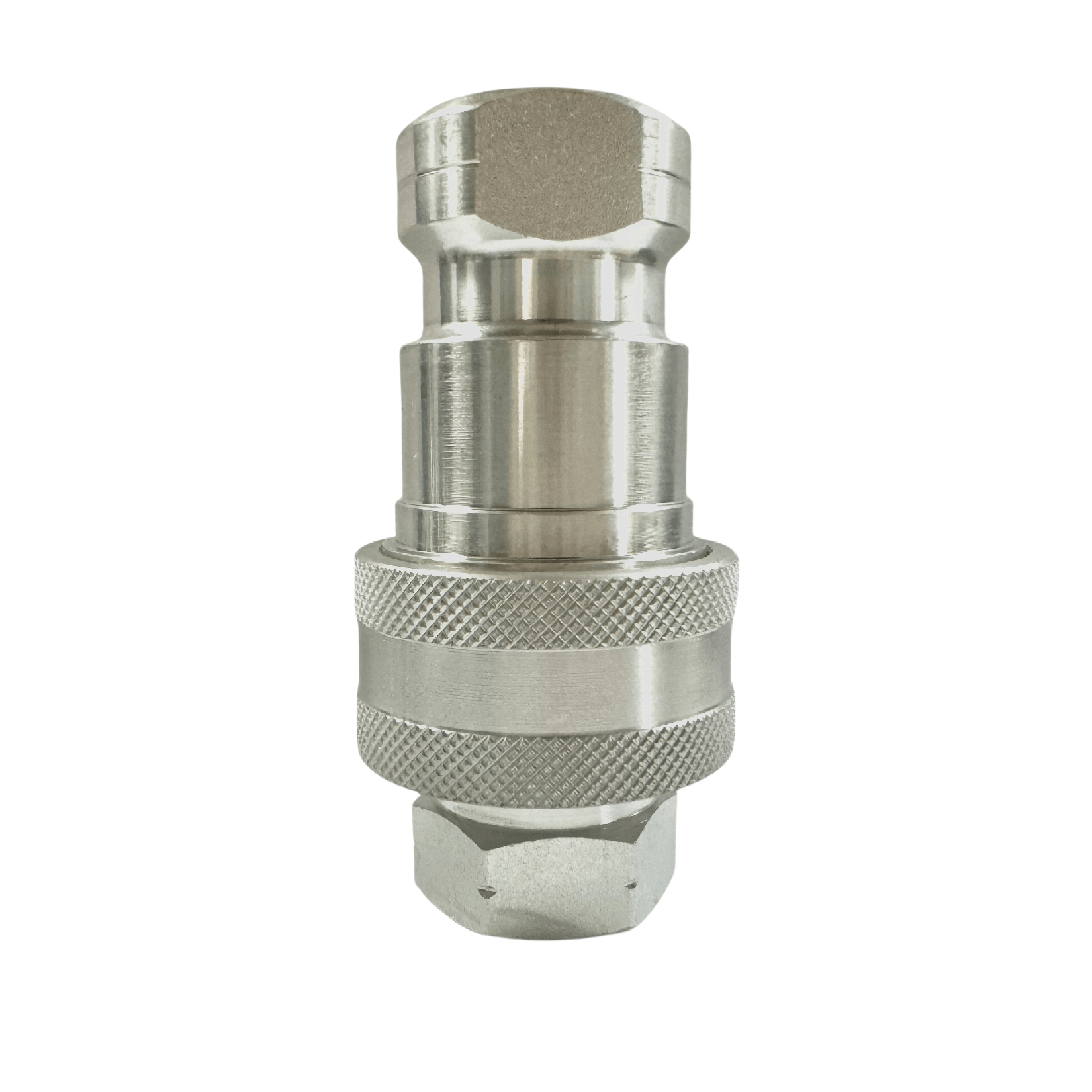

4. Ergonomisches Schnellverbindungsdesign : Ein gerändelter Verriegelungskragen ermöglicht die Einhandbedienung – drücken zum Anschließen, ziehen zum Trennen – mit akustischer/fühlbarer Rückmeldung, die das vollständige Einrasten bestätigt. Das kompakte Design (Länge: 85–150 mm je nach Größe) passt in enge Räume um Hydraulikzylinder und Pumpen.
5. ISO 7241-B-Kompatibilität : Entspricht den Normen ISO 7241-B (weiblich) und ISO 7241-A (männlich) und gewährleistet die Austauschbarkeit mit den meisten globalen hydraulischen Schnellverbindungssystemen (Parker, Eaton, Stucchi).
• Baumaschinen : Verbindet Hydraulikschläuche an Baggern, Ladern und Kränen zum schnellen Anbringen von Löffeln, Greifern und Brechern und reduziert so Ausfallzeiten bei Gerätewechseln.
• Landwirtschaftliche Ausrüstung : Wird in Traktoren, Mähdreschern und Sprühgeräten verwendet, um die Hydraulik von Arbeitsgeräten anzuschließen und Schmutz, Feuchtigkeit und Ernterückstände auf dem Feld zu widerstehen.
• Industriehydraulik : Ideal für Pressmaschinen, Spritzgusshydraulik und Stahlwerksausrüstung, um zuverlässige Verbindungen in Umgebungen mit starken Vibrationen und hohen Temperaturen sicherzustellen.
• Schiffshydraulik : Geeignet für Schiffskräne, Stabilisatoren und Lenksysteme, optional sind auch Versionen aus 316L-Edelstahl für Salzwasserbeständigkeit erhältlich.
F: Kann diese Kupplung mit wasserbasierten Hydraulikflüssigkeiten verwendet werden??
A: Ja, die FKM-Dichtungen sind mit Wasser-Glykol-Gemischen (bis zu 50 % Wasseranteil) kompatibel. Geben Sie für Reinwasseranwendungen FDA-konforme EPDM-Dichtungen an (Sonderanfertigung).
F: Welches Drehmoment wird zum Anziehen der Sechskantmutter empfohlen??
A: Die Drehmomentwerte variieren je nach Größe: 30–50 N·m für 3/8 Zoll NPT, 50–80 N·m für 1/2 Zoll NPT. Zu starkes Anziehen kann die Dichtfläche beschädigen. Verwenden Sie für Präzision einen Drehmomentschlüssel.
F: Wie verhindere ich, dass der Sicherungsring in kalten Klimazonen einfriert??
A: Tragen Sie beim Einbau eine dünne Schicht Tieftemperaturfett (z. B. Lithiumkomplexfett für -40 °C) auf den Kragen und die Ventilschäfte auf.
F: Ist die Kupplung für Vakuumanwendungen geeignet??
A: Es unterstützt Vakuum bis zu 90 kPa (Absolutdruck). Stellen Sie jedoch sicher, dass das Dichtungsmaterial (FKM/EPDM) für Vakuum ausgelegt ist, um ein Zusammenfallen des Tellerventils zu verhindern.
F: Kann ich diese Kopplung mit benutzerdefinierten Gewindetypen (z. B. metrisch) erhalten??
A: Ja, wir bieten NPT-, BSPP- und metrische (M18x1,5-M33x2)-Gewinde an, wobei kundenspezifische Gewindegrößen für Bestellungen ab 100 Einheiten verfügbar sind.
