Czy zauważyłeś kiedyś mały znak przypominający zegar na plastikowej części i zastanawiałeś się, dlaczego się tam pojawił? Znak ten często pochodzi z wkładek z kodem daty formowania wtryskowego, małych elementów form używanych do dodawania daty i szczegółów umożliwiających śledzenie podczas produkcji. Z tego artykułu dowiesz się, czym są, dlaczego producenci je stosują, jak pojawiają się na produktach i na co zwrócić uwagę przy wyborze rozwiązań do oznaczania roku i miesiąca lub innej daty formy.
Wkładki z kodem daty do formowania wtryskowego to małe, precyzyjne komponenty instalowane w formie, dzięki czemu informacje produkcyjne mogą być formowane bezpośrednio na powierzchni części z tworzywa sztucznego podczas formowania. Mówiąc najprościej, pełnią one funkcję wbudowanych narzędzi do znakowania: gdy stopione tworzywo sztuczne wypełni wnękę, wkładka pozostawia widoczny kod na gotowym produkcie bez dodatkowego etapu etykietowania lub drukowania. W wielu standardowych konstrukcjach wkładka osadzona jest w gnieździe formy w postaci kompaktowego elementu metalowego, często zbudowanego wokół pierścienia zewnętrznego i wewnętrznego wskaźnika, który można regulować tak, aby wskazywał różne znaki lub pozycje daty.
W praktycznej produkcji wkładki te są cenione, ponieważ łączą identyfikowalność z prostotą. Zamiast traktować oznaczanie daty jako operację wtórną, źródłem znaku staje się sama forma. Produkty takie jak datowniki Tianying z datą roczną i miesięczną wyraźnie odzwierciedlają tę ideę: są to precyzyjne elementy form przeznaczone do bezpośredniego oznaczania daty podczas formowania wtryskowego, charakteryzujące się takimi specyfikacjami, jak konstrukcja ze stali nierdzewnej SUS420, kontrolowana twardość i stabilna wydajność znakowania w powtarzających się cyklach produkcyjnych.
Informacje wyświetlane poprzez wstawkę z kodem daty są zwykle proste, ale nadal są bardzo przydatne w hali produkcyjnej. Na najbardziej podstawowym poziomie znak może przedstawiać miesiąc, rok produkcji lub kompaktowe odniesienie do partii, które pomaga określić, kiedy część została uformowana. W zależności od konstrukcji wkładki, ten sam obszar znakowania może również zawierać inne szczegóły identyfikowalności wykorzystywane w rutynowej kontroli produkcji.
Zaznaczanie treści |
Typowy cel |
Data |
Pokazuje, kiedy część została wyprodukowana |
Kod partii |
Łączy część z partią produkcyjną |
Kod Shift lub linii |
Pomaga śledzić dane wyjściowe z określonego przebiegu |
Kod materiału |
Rozróżnia części wykonane z różnych żywic |
Znak litery, cyfry lub logo |
Obsługuje prostą, niestandardową identyfikację |
Niektóre wkłady datownika do form wtryskowych wykraczają poza kodowanie miesiąca i roku i można je skonfigurować do stempli numerycznych, stempli listowych, znaków zmiany biegów, kodów materiałowych lub identyfikacji opartej na logo. Ta elastyczność jest przydatna, gdy forma musi zapewniać nie tylko widoczność daty, ale także podstawowe śledzenie części w przypadku różnych materiałów, linii lub wymagań klienta.
Daty stosuje się, ponieważ często trzeba powiązać kształtkę z historią jej produkcji. W przypadku formowania wtryskowego historia ta może obejmować datę produkcji, partię, partię, zmianę, rodzaj materiału, a nawet konkretną linię produkcyjną. Kiedy później pojawi się defekt – na przykład niestabilność wymiarowa, problemy z powierzchnią lub niespójność materiału – wtopiony kod pomaga zespołom znacznie szybciej prześledzić dotknięte części, niż polegać wyłącznie na zapisach dotyczących opakowania. Dlatego też wstawki z kodem daty są ściśle powiązane z identyfikowalnością i kontrolą jakości, a nie z prostym etykietowaniem.
Wspierają także codzienne zarządzanie fabryką. Widoczny kod na części ułatwia oddzielenie zapasów według okresu produkcji, prawidłową rotację zapasów i identyfikację, czy problem jest odosobniony, czy powszechny. W praktyce oznacza to mniej opóźnień podczas inspekcji, łatwiejszą analizę przyczyn źródłowych i lepszą kontrolę nad formowanymi komponentami z tworzyw sztucznych przemieszczającymi się podczas przechowywania, montażu lub wysyłki.
Typowe powody operacyjne używania datowników:
● Połącz gotową część z partią produkcyjną
● Obsługuj przychodzące, w trakcie i końcowe kontrole jakości
● Uprość rotację zapasów i identyfikację zapasów
● Przyspiesz dochodzenie w przypadku skarg lub wycofań
● Informacje dotyczące identyfikowalności należy przechowywać na samej części, a nie w zewnętrznych dokumentach
W procesie wtrysku powstaje wytłoczony znak, dzięki czemu staje się on częścią elementu z tworzywa sztucznego, a nie jest dodawany później. Ma to znaczenie, ponieważ etykiety mogą się odklejać, atrament może blaknąć, a dodatkowe etapy drukowania wymagają dodatkowej pracy, materiałów i punktów kontrolnych. Natomiast wstawka z kodem daty tworzy trwały znak w tym samym cyklu, w którym tworzy się część, co pomaga zmniejszyć zmienność procesu i eliminuje jeszcze jeden ręczny etap produkcji.
To podejście jest często preferowane, gdy liczy się długoterminowa czytelność. Jeśli produkt może pozostać w magazynie, przejść przez dystrybucję lub pozostać w użyciu przez dłuższy czas, formowany znak jest zwykle bardziej niezawodny niż etykieta naklejana powierzchniowo. Może również poprawić spójność w środowiskach o dużej objętości, gdzie nawet małe błędy w znakowaniu po formowaniu mogą szybko się mnożyć.
Wstawki z kodem daty są szczególnie przydatne, gdy sama część musi zawierać wiarygodne informacje o produkcji. Potrzeba ta jest powszechna w sektorach, w których identyfikowalność wpływa na zgodność, kontrolę okresu przydatności do spożycia, obsługę gwarancji lub reakcję na wycofanie produktu.
Obszar zastosowań |
Dlaczego kodowanie daty ma znaczenie |
Części samochodowe |
Pomaga śledzić partie produkcyjne w przypadku problemów z jakością lub wycofań |
Opakowanie |
Obsługuje rotację zapasów, kontrolę świeżości i śledzenie partii |
Elektronika |
Pomaga w sprawdzaniu gwarancji i śledzeniu usterek |
Produkty do kontaktu z żywnością |
Poprawia identyfikację produkcji pod kątem bezpieczeństwa i zgodności |
Komponenty medyczne |
Obsługuje ścieżki audytu i kontrolowane zapisy produkcyjne |
Wkładki do kodów daty formowane wtryskowo działają poprzez zamianę części powierzchni formy w powierzchnię do znakowania. Wkładkę mocuje się w formie, a gdy stopione tworzywo sztuczne wypełnia wnękę pod ciśnieniem, grawerowana lub ukształtowana powierzchnia wkładki pozostawia odcisk na gotowej części. Innymi słowy, kod nie jest później drukowany ani dodawany w osobnym kroku; powstaje w tym samym czasie, co sama część z tworzywa sztucznego. Dlatego znak jest zwykle trwały, spójny i ściśle powiązany z cyklem formowania.

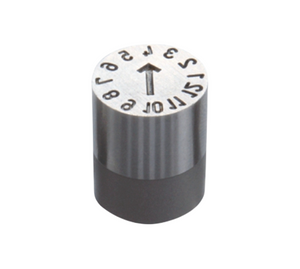

W wielu popularnych konstrukcjach wkładka jest zbudowana jako zwarty, cylindryczny element metalowy z pierścieniem zewnętrznym i wewnętrznym wskaźnikiem. Operator przed produkcją ustawia żądaną pozycję, często obracając element wewnętrzny za pomocą śrubokręta, a następnie przy każdym strzale wybrana pozycja znaku lub daty przenoszona jest na formowaną powierzchnię. Ten prosty mechanizm jest jednym z powodów szerokiego stosowania wkładek z kodem daty: tworzą one znaczniki identyfikujące bezpośrednio podczas formowania, bez dodawania etykiet, atramentu lub innego punktu kontroli po opuszczeniu narzędzia przez część.
Niektóre nowsze lub bardziej wyspecjalizowane wersje zostały zaprojektowane z myślą o większej stabilności znakowania. Na przykład jednoczęściowa konstrukcja może zmniejszyć potrzebę wymiany i pomóc w utrzymaniu spójnego wyrównania w długich seriach produkcyjnych. Trzpień znakujący osadzony na łożysku kulkowym może również poprawić stabilność stemplowania, dzięki czemu formowany datownik będzie wyraźniejszy i bardziej jednolity, szczególnie w przypadku powtarzalnej produkcji wysokocyklicznej. Te szczegóły mają znaczenie, ponieważ nawet niewielka zmiana w ułożeniu może sprawić, że kod na końcowej części z tworzywa sztucznego będzie trudniejszy do odczytania.
Co dzieje się podczas znakowania:
● Wkładka przylega do powierzchni formy
● Wybrana pozycja kodu jest ustawiana przed formowaniem
● Stopione tworzywo sztuczne wpływa do wnęki i wokół powierzchni wkładki
● Wkładka pozostawia wgłębiony lub wypukły znak kodowy na części
● Znak pozostaje na produkcie po wyrzuceniu
Powodem, dla którego znak często wygląda jak mały zegar, jest głównie projekt wizualny. Wiele wstawek kodu daty ma układ okrągły, z liczbami lub symbolami rozmieszczonymi wokół zewnętrznego pierścienia i wskaźnikiem lub strzałką pośrodku. Kiedy wzór ten zostanie przeniesiony na plastikową powierzchnię, będzie przypominał tarczę lub miniaturową tarczę zegara, a nie prostą linię tekstu. Jest to szczególnie powszechne w przypadku tradycyjnych datowników obrotowych używanych do identyfikacji miesiąca, roku, partii lub materiału.
Dla czytelników próbujących zidentyfikować tę cechę na gotowej części, znacznik wstawiania kodu daty jest zwykle mały, okrągły i celowo zorganizowany tak, aby jedna pozycja wyróżniała się od pozostałych. Kiedy już wiesz, że pierścień zewnętrzny niesie możliwe wartości, a wskaźnik wewnętrzny podświetla wybraną, znak staje się znacznie łatwiejszy do rozpoznania na nakrętkach, obudowach, pojemnikach i innych formowanych elementach z tworzywa sztucznego.
Wybór właściwej wkładki z kodem daty rozpoczyna się od zgodności fizycznej. Nawet dobrze wykonana wkładka nie będzie dobrze działać, jeśli nie będzie dopasowana do struktury formy, dostępnej przestrzeni montażowej i zamierzonego miejsca oznakowania na części. W praktyce kupujący muszą potwierdzić nie tylko średnicę płytki, ale także to, czy układ formy pozostawia wystarczająco dużo miejsca na prawidłowe osadzenie, wyrównanie, dostęp do regulacji i stabilne znakowanie podczas powtarzających się cykli produkcyjnych. Ma to znaczenie, ponieważ wkładka z kodem daty jest częścią systemu formy, a nie izolowanym akcesorium. Jeśli wkładka jest zbyt duża, źle umiejscowiona lub trudno ją wyregulować po zainstalowaniu, efektem może być niewspółosiowość, niewyraźne ślady lub wydłużenie czasu konserwacji.
Rozmiar standardowy jest często najłatwiejszym punktem wyjścia dla typowych zastosowań. Materiał referencyjny przedstawia standardowe średnice od D4 do D20, co daje kupującym praktyczny zakres dla wielu codziennych projektów form. Jednocześnie nie każde gniazdo formy czy obszar znakowania nadaje się do standardowego formatu. Gdy dostępna przestrzeń jest ograniczona, obszar znakowania ma nietypowy kształt lub forma ma specjalny układ, niestandardowe wkładki daty formy mogą być bardziej odpowiednie niż wciskanie standardowej wkładki w nieodpowiednie miejsce. Niestandardowy rozmiar może być również pomocny, gdy kupujący potrzebuje określonej konstrukcji głowicy, nietypowej głębokości znakowania lub ściślejszej integracji z istniejącą geometrią formy.
Przydatnym sposobem myślenia o dopasowaniu jest podzielenie decyzji na trzy pytania:
● Czy wkładka fizycznie pasuje do średnicy formy i obszaru montażowego?
● Czy może utworzyć znak we właściwym miejscu na gotowej części?
● Czy operatorzy mogą go regulować lub konserwować bez zakłócania normalnej pracy formy?
Jeśli odpowiedź na którekolwiek z nich jest niejasna, przed złożeniem zamówienia należy sprawdzić kompatybilność. W rzeczywistej produkcji problemy z dopasowaniem formy rzadko rozwiązuje się wyłącznie na podstawie jakości materiału; można je rozwiązać poprzez wybór płytki, która odpowiada rzeczywistej konstrukcji narzędzia i wymaganiom dotyczącym znakowania.
Czynnik wyboru |
Dlaczego ma to znaczenie w praktyce |
Średnica wkładu |
Musi pasować do kieszeni formy lub planowanego rozmiaru montażowego |
Pozycja zaznaczania |
Określa, czy kod pojawia się wyraźnie na gotowej części |
Dostęp do regulacji |
Wpływa na łatwość, z jaką operatorzy mogą zmienić datę lub kod |
Rozmiar standardowy vs. niestandardowy |
Pomaga zrównoważyć wygodę z wymaganiami specyficznymi dla formy |
Kompatybilność strukturalna |
Zapobiega ingerencji w otaczające elementy formy |
Po potwierdzeniu dopasowania kolejnym priorytetem jest jakość znakowania w czasie. Wstawienie kodu daty jest przydatne tylko wtedy, gdy kod pozostaje czytelny i stabilny w rzeczywistych warunkach formowania. Oznacza to, że kupujący powinni wyjść poza samo pojęcie „czy może znakować?” i zamiast tego zadać sobie pytanie: „czy może zachować wyraźne znakowanie po powtarzanych cyklach?” Czytelność zależy od stabilnej geometrii, stałego przenoszenia nacisku oraz konstrukcji, która nie zmienia się ani nie zużywa zbyt szybko. Jeśli kod stanie się zamazany, płytki lub nierówny, traci swoją identyfikowalność, niezależnie od tego, jak dokładny był oryginalny projekt na papierze.
Wybór materiału odgrywa tutaj kluczową rolę. Dostarczone informacje o produkcie wskazują na stal nierdzewną SUS420 o twardości około 48–54 HRC, co stanowi praktyczne połączenie odporności na zużycie i długotrwałego stosowania w środowiskach form. Ponadto jednoczęściowa konstrukcja opisana w danych produktu może zmniejszyć częstotliwość wymiany, a kołek znakujący osadzony na łożysku kulkowym pomaga zachować wyraźne i stabilne stemplowanie podczas powtarzających się operacji. To nie są tylko szczegóły specyfikacji; wpływają one na to, czy płytka może w dalszym ciągu wytwarzać czytelne ślady w cyklach formowania wysokocyklowego bez częstej korekty lub wymiany. To samo źródło odnotowuje również 100% kontrolę przed wysyłką i wysoką precyzję produkcji, co potwierdza pogląd, że trwałość zależy zarówno od spójności materiału, jak i produkcji.
Dla kupujących porównujących opcje najbardziej praktycznymi punktami kontrolnymi są zazwyczaj:
● Znak powinien być łatwy do odczytania na rzeczywistej powierzchni formowanej
● Materiał wkładki powinien być odporny na zużycie w wyniku powtarzających się cykli formowania
● Konstrukcja powinna zapewniać stabilne i dokładne znakowanie, a nie dryfować w czasie
● Konserwacja powinna być na tyle prosta, aby uniknąć niepotrzebnych przestojów
Właśnie dlatego szczegóły produktu, takie jak stal nierdzewna SUS420, kontrolowana twardość, jednoczęściowa konstrukcja i znakowanie wspomagane łożyskami kulkowymi, są istotne przy wyborze. W specyfikacjach Dongguan Tianying Co., Ltd. cechy te przedstawiono jako część długiej żywotności płytki w wielu cyklach, co czyni je użytecznymi punktami odniesienia przy ocenie, czy płytka jest przeznaczona do rutynowej produkcji, czy tylko do krótkotrwałego użytku.
Krótko mówiąc, wstawki z kodem daty metodą formowania wtryskowego dodają wyraźną, wtopioną datę lub znaczniki identyfikujące do części z tworzyw sztucznych, ułatwiając śledzenie i kontrolę jakości. Ich wartość polega na prostej, trwałej identyfikacji, która wytrzymuje długie serie produkcyjne. Dongguan Tianying Co., Ltd. oferuje precyzyjne wstawki z kodem daty zaprojektowane z myślą o niezawodnym znakowaniu, pomagając producentom poprawić identyfikowalność dzięki praktycznym rozwiązaniom opartym na formach.
Odp.: Wkładki z kodem daty formowane wtryskowo to elementy formy, które podczas formowania tworzą datę lub znaki identyfikujące bezpośrednio na częściach z tworzywa sztucznego.
Odp.: Wstawki z kodem daty formowania wtryskowego pomagają w śledzeniu partii, kontroli jakości i szybszym śledzeniu problemów w formowanych elementach z tworzyw sztucznych.
Odp.: Wybierz wstawki z kodem daty formowania wtryskowego w oparciu o dopasowanie formy, czytelność oznaczeń, odporność na zużycie i wymagane dane dotyczące identyfikowalności.
