Jaka jest wkładka daty dla formy?

Wstęp

Wiele formowanych części ma mały okrągły znak, ale niewiele osób wie, dlaczego się tam znajduje. Znak ten często pochodzi z wkładek z datą formy, małego elementu formy, który dodaje informację o dacie produkcji w celu zapewnienia identyfikowalności. W tym artykule dowiesz się, czym jest wkładka daty do formy, jak działa, dlaczego jest taka ważna i co sprawdzić przed jej wyborem.



Do czego służy wkładka daty do formy?

Oznaczenie daty produkcji bezpośrednio na części

Wkładka daty do formy służy do umieszczania informacji o produkcji bezpośrednio na powierzchni formowanej części podczas formowania części we wnęce. Zamiast dodawać naklejkę, drukować etykietę lub stosować oddzielny etap przetwarzania końcowego, forma sama tworzy znak w ramach normalnego cyklu formowania. W praktyce oznacza to, że część opuszcza narzędzie z wbudowanym kodem, który może zawierać datę produkcji, a w niektórych przypadkach kod partii lub inny prosty znak identyfikacyjny. Takie podejście jest powszechnie cenione, ponieważ znak jest trwały, łatwy do odczytania i przywiązany do części od momentu jej wyprodukowania. Źródła w dostarczonym materiale opisują również datowniki do form jako precyzyjne komponenty osadzane w formach wtryskowych w celu tworzenia wyraźnych i stabilnych oznaczeń daty lub identyfikowalności na formowanych częściach.

W przypadku formowania wtryskowego tworzyw sztucznych ten wbudowany znacznik rozwiązuje bardzo praktyczny problem: informacja pozostaje w elemencie nawet po zmianie opakowania, odpadnięciu etykiet lub przeniesieniu części między stanowiskami pracy. Wkładka daty zmniejsza także zależność od ręcznego znakowania, co pomaga zachować spójność identyfikacji w kolejnych seriach produkcyjnych. W wielu fabrykach jest to jeden z najprostszych sposobów zapewnienia identyfikowalności części bez zmiany podstawowego procesu formowania. Ponieważ płytka pracuje wewnątrz narzędzia, umożliwia bezpośrednie znakowanie części przy niewielkiej dodatkowej obsłudze i pozwala uniknąć kosztów i zmienności, które często towarzyszą metodom znakowania wtórnego.

Co oznacza wkładka	Dlaczego jest to ważne w hali produkcyjnej
Data produkcji	Pokazuje, kiedy część została uformowana
Kod partii lub kod identyfikowalności	Łączy część z określonym przebiegiem lub rekordem
Identyfikacja związana z działką	Pomaga oddzielić dane wyjściowe z różnych okresów produkcyjnych
Materiał lub prosty kod niestandardowy	W razie potrzeby wspiera podstawową identyfikację produktu

Dlaczego producenci używają wkładek datowych do form

Producenci używają wkładek datowych do form, ponieważ umożliwiają one bardziej bezpośrednią identyfikowalność i kontrolę jakości. Kiedy na formowanym komponencie widnieje wyraźna data, zespoły produkcyjne mogą szybko powiązać tę część z określonym okresem czasu, przebiegiem formy lub zapisem kontroli. Jeśli wada pojawi się później, znak pomaga zawęzić poszukiwania znacznie szybciej niż poleganie wyłącznie na zewnętrznej dokumentacji. Materiał źródłowy wielokrotnie łączy datowniki z kontrolą identyfikowalności, zarządzaniem jakością i wydajnością produkcji, zwłaszcza w przypadku części z tworzyw sztucznych i innych formowanych komponentów, gdzie istotna jest spójna identyfikacja.

Jest to szczególnie przydatne w branżach, w których codziennie produkowane są duże ilości podobnie wyglądających części. Wbudowany znacznik daty pomaga zespołom sortować podejrzane części, przeglądać zmiany w procesie i identyfikować, kiedy zaczął się problem z jakością. Może również wspierać planowanie konserwacji, ponieważ wiedza o dacie wyprodukowania części ułatwia powiązanie problemów terenowych ze zużyciem narzędzia w miarę upływu czasu. Krótko mówiąc, wstawek dat do form używa się nie dlatego, że są skomplikowane, ale dlatego, że dają producentom tani i niezawodny sposób na poprawę śledzenia produkcji bez zakłócania przepływu pracy przy formowaniu.



Jak działa wkładka z datą formy?

Miejsce umieszczenia wkładki w formie

Wkładka daty formy działa, ponieważ jest instalowana bezpośrednio w gnieździe formy, gdzie jej czoło staje się częścią powierzchni wnęki, która kształtuje wyrób w każdym cyklu. Innymi słowy, wkładka nie jest później dodawana do części; jest wbudowany w samo narzędzie, więc oznakowanie powstaje w tym samym czasie, co część. W wielu konstrukcjach wkładka jest wciskana w płytę formy lub obszar wnęki, przy czym jej przednia powierzchnia jest wyrównana, aby uniknąć pozostawienia niepożądanego stopnia lub nierównej tekstury na uformowanym produkcie. To dopasowanie ma znaczenie, ponieważ wkładka musi wyraźnie oznaczać część, nie powodując defektu kosmetycznego. W materiale źródłowym opisano również datowniki jako precyzyjne elementy osadzane w formach wtryskowych lub tłoczących, przeznaczone specjalnie do oznaczania informacji produkcyjnych bezpośrednio na gotowych częściach.

Z punktu widzenia narzędzi wkładka musi znajdować się w miejscu, w którym znak będzie wystarczająco widoczny, aby można go było odczytać, ale nie będzie kolidował z powierzchniami uszczelniającymi, punktami montażowymi lub innymi cechami funkcjonalnymi części. Dlatego twórcy form zazwyczaj umieszczają wkładkę na stabilnej powierzchni wnęki, a nie w obszarze o dużej szczegółowości. Niektóre nowoczesne wersje przystosowane są również do dostępu od przodu lub wymiany przodu, co ułatwia regulację wkładki bez konieczności wyjmowania formy z maszyny. Ten wybór projektu nie zmienia podstawowej zasady działania, ale sprawia, że ​​wkładka staje się bardziej praktyczna w obciążonych operacjach form wtryskowych, gdzie liczy się przestój.

Jak data pojawia się na gotowym produkcie

Znak pojawia się, ponieważ stopiony materiał wypełnia wnękę i kopiuje szczegóły powierzchni wkładki podczas formowania. Po ochłodzeniu tworzywa sztucznego i wyrzuceniu części wybrany kod daty pozostaje widoczny na wykończonej powierzchni w postaci trwałego, wytłoczonego znaku. Z tego powodu wkładki z datą są często preferowane zamiast etykiet lub druku po formowaniu: identyfikacja jest tworzona na tym samym etapie produkcyjnym, bez konieczności dodatkowej obróbki. W tekście źródłowym wskazano, że wewnętrzny wskaźnik można regulować, często za pomocą śrubokręta, tak aby przed rozpoczęciem produkcji ustawić właściwą pozycję daty.

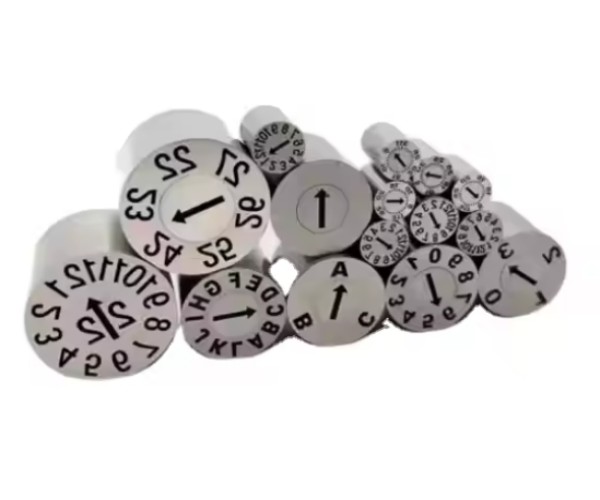

Wiele datowników wygląda jak mały zegar lub tarcza, ponieważ wstawka jest zwykle zbudowana z pierścienia zewnętrznego i wewnętrznej strzałki. Na zewnętrznym pierścieniu znajdują się znaki, natomiast strzałka wskazuje wybraną wartość. Na produkcie, który tworzy znajomy okrągły kod widoczny na wielu formowanych częściach z tworzyw sztucznych.

Wstaw element	Funkcja podczas formowania
Pierścień zewnętrzny	Zawiera miesiąc, rok lub inne wygrawerowane znaki
Wewnętrzna strzałka lub rdzeń	Wskazuje wybraną wartość przed produkcją
Płaska powierzchnia przednia	Utrzymuje równą i czytelną powierzchnię wypraski
Konstrukcja blokująca lub sprężynowa	Pomaga ustawić pozycję zachować stabilność podczas powtarzających się cykli

Jakie informacje może zawierać wkładka

W większości zastosowań na wkładce widnieją najważniejsze informacje: miesiąc i rok. To wystarczy do rutynowej identyfikowalności produkcji i określenia, kiedy część została uformowana. Niektóre projekty mogą również wyświetlać proste informacje dotyczące partii, rodzaju materiału lub inne krótkie niestandardowe kody, gdy producent potrzebuje czegoś więcej niż podstawowego znaku daty. W materiale pomocniczym wskazano, że na wstawkach datowych mogą znajdować się daty produkcji, kody partii, kody identyfikowalności, numery partii lub identyfikatory związane z materiałami, w zależności od projektu.

Jeżeli istotne są przykłady specyficzne dla marki, W dostarczonym materiale amerykańskie wkładki datownikowe DME są opisane jako używane do wyraźnego i stabilnego znakowania podczas formowania wtryskowego tworzyw sztucznych, a ich cechy konstrukcyjne mają na celu zapewnienie dokładnego wskazania daty w powtarzających się cyklach formowania.



Jakie typy wkładek z datą formy są najczęściej spotykane?

Standardowe wkładki miesiąca i roku

Najpopularniejszym datownikiem formy stosowanym w codziennej produkcji jest standardowy styl miesiąca i roku. Ten projekt jest popularny, ponieważ zapewnia producentom wystarczająco dużo szczegółów, aby umożliwić rutynową identyfikowalność, bez nadmiernego komplikowania systemu znakowania. W typowym użyciu pierścień zewnętrzny pokazuje dwanaście miesięcy, podczas gdy część wewnętrzna zawiera oznaczenie roku oraz strzałkę lub wskaźnik wskazujący wybrany miesiąc. Po ustawieniu wkładka pozostawia na uformowanej części kompaktowy, czytelny kod daty, który pomaga zespołom produkcyjnym określić, kiedy dana część została wyprodukowana i powiązać ją z konkretnym okresem formowania. Materiał referencyjny konsekwentnie opisuje to rozwiązanie jako codzienne rozwiązanie do formowania tworzyw sztucznych i gumy, ponieważ jest proste, trwałe i łatwe do aktualizacji pomiędzy seriami produkcyjnymi.

Ten typ pozostaje powszechny, częściowo dlatego, że pasuje do sposobu, w jaki faktycznie działa wiele fabryk. Większość zespołów produkcyjnych nie potrzebuje bardzo złożonego systemu kodowania dla każdej części. Potrzebują niezawodnego znaku, który można szybko dostosować, wyraźnie odczytać i konserwować przy minimalnych przestojach. Standardowe wkładki miesięczne i roczne dobrze spełniają tę potrzebę, dlatego często są traktowane jako domyślny wybór w zakresie ogólnej identyfikowalności w formach wtryskowych. W niektórych materiałach źródłowych odnotowuje się również powiązane standardowe style, takie jak oznaczenia kwartalne lub formaty grawerowane wieloletnie, ale wersja z miesiącem i rokiem jest nadal najbardziej znana i powszechnie uznawana w praktycznych zastosowaniach do formowania.

Typ wstawki	Typowe zastosowanie
Wkładka miesiąca i roku	Codzienna identyfikowalność produkcji z wyraźnym, rutynowym oznaczaniem dat
Wkładka tylko roczna	Prostsze oznaczanie, gdy szczegóły miesięczne nie są potrzebne
Niestandardowa wstawka daty	Specjalne potrzeby kodowania, takie jak identyfikacja partii, zmiany lub formatu

Wstawki daty rocznej lub niestandardowe

Nie każda aplikacja wymaga tego samego poziomu szczegółowości dat. W niektórych formach wystarczy wkładka roczna, zwłaszcza gdy głównym celem jest określenie roku produkcji, a nie dokładnego miesiąca. Ten prostszy styl może być również łatwiejszy w utrzymaniu, ponieważ może wymagać mniejszej liczby regulacji i pasować do długich cykli produktu lub aktualizacji narzędzi o niższej częstotliwości. Z materiału pomocniczego wynika również, że w niektórych standardowych projektach zastosowano układ wieloletni, umożliwiający operatorom pracę przez kilka lat bez zmiany ogólnego formatu wkładki.

Niestandardowe wstawki datowe stosuje się, gdy standardowe oznaczenie miesiąca i roku nie w pełni odpowiada potrzebom produkcyjnym. W zależności od standardu formy, wymagań klienta lub preferencji dotyczących konserwacji, producenci mogą wybrać wkładki zawierające numery partii, kody zmian, identyfikatory partii lub specjalne formaty daty. Bardziej zaawansowane wersje mogą również obsługiwać zmienne formatowanie lub większą gęstość danych, ale zwykle wybiera się je tylko wtedy, gdy wymagania dotyczące identyfikowalności uzasadniają dodatkową złożoność.



Co należy wziąć pod uwagę przed wyborem?

Dopasowanie, rozmiar i kompatybilność z formą

Wybór wkładki daty formy rozpoczyna się od dopasowania. Nawet dobrze wykonana wkładka nie będzie działać prawidłowo, jeśli nie będzie dopasowana do struktury formy, dostępnej przestrzeni montażowej i dokładnego miejsca, w którym powinno pojawić się oznaczenie na części. W praktyce oznacza to sprawdzenie czegoś więcej niż samej średnicy. Wkładka musi pasować do płyty formy lub układu wnęki, pozostawać w jednej płaszczyźnie z otaczającą powierzchnią i pozostawiać czytelny ślad bez zakłócania obszarów uszczelniających, lokalizacji wypychaczy, przewodów chłodzących lub powierzchni funkcjonalnych formowanego elementu. W materiale referencyjnym zauważono, że datowniki są zwykle wciskane w formę, a standardowe średnice często mieszczą się w stosunkowo małym zakresie, dlatego zgodność wymiarowa ma znaczenie na początku etapu projektowania, a nie po zakończeniu oprzyrządowania.

Kompatybilność obejmuje również sposób serwisowania płytki. W niektórych formach można stosować modele z wyjmowanym przodem lub z możliwością ponownego napełniania, co pozwala technikom na regulację lub wymianę wkładki bez wyjmowania formy z maszyny. Może to być główną zaletą, gdy priorytetem jest minimalizacja przestojów. Z tego samego materiału źródłowego wynika również, że w niektórych formach preferowane mogą być konstrukcje z otworami nieprzelotowymi, ponieważ upraszczają one układ tylnej strony i mogą ułatwić projektowanie kanałów chłodzących. Jeśli forma jest zgodna z określonym standardem oprzyrządowania, takim jak komponenty w stylu DME, należy sprawdzić ten standard przed wyborem, aby format płytki, styl łba i metoda instalacji pasowały do ​​reszty systemu oprzyrządowania.

Czynnik wyboru	Dlaczego jest to ważne przed zakupem
Średnica płytki i tolerancja	Musi pasować do gniazda formy, aby zapewnić stabilną instalację i dokładne oznaczenie
Styl montażu	Konstrukcje wciskane, z otworami nieprzelotowymi lub z możliwością demontażu z przodu wpływają na układ oprzyrządowania i dostęp serwisowy
Pozycja zaznaczania	Kod musi być widoczny i czytelny, bez wpływu na funkcję lub wygląd części
Zgodność ze standardem formy	Dopasowanie do istniejącego standardu oprzyrządowania pomaga uniknąć problemów z modyfikacjami i wymianą
Dostęp do regulacji	Łatwiejszy dostęp skraca czas konfiguracji i przerwy konserwacyjne

Trwałość i łatwość konserwacji

Po potwierdzeniu podstawowego dopasowania, kolejnym praktycznym filtrem staje się trwałość. Wkładka daty formy działa w środowisku o wysokim ciśnieniu i wysokiej temperaturze, dlatego wybór materiału nie jest jedynie szczegółem specyfikacji. Ma to bezpośredni wpływ na odporność na zużycie, odporność na korozję oraz na to, jak długo płytka może nadal wytwarzać wyraźny ślad bez sklejania się, przesuwania lub utraty dokładności. Materiał nośny opisuje wkładki datownika jako wykonane z żaroodpornych i odpornych na rdzę materiałów, takich jak stal nierdzewna SUS420, o twardości zwykle około 50–55 HRC, aby zapewnić odporność na zużycie w warunkach formowania wtryskowego. Zauważa również, że stosuje się hartowaną stal nierdzewną i stal narzędziową poddaną obróbce cieplnej, ponieważ wkładka musi przetrwać powtarzające się cykle formowania bez utraty stabilności wymiarowej.

Konserwację należy traktować równie poważnie, jak wytrzymałość materiału. Trwała wkładka, którą trudno dopasować, może jednak spowolnić produkcję. Praktyczne funkcje, takie jak uchwycona sprężyna, zatrzask kulkowy lub konstrukcja z możliwością serwisowania z przodu, pomagają utrzymać wybraną pozycję daty podczas formowania, a jednocześnie umożliwiają technikom zresetowanie wkładki w przypadku zmiany okresów produkcyjnych. W dostarczonym przez Państwa materiale w szczególności wyróżniono konstrukcje z możliwością ponownego napełniania z przodu, stabilne struktury indeksujące i systemy regulacji, które pomagają utrzymać czyste, czytelne oznaczenia w długich seriach produkcyjnych. Wspomina również o prostej praktyce konserwacji: gdy datownik staje się trudny do obrócenia, wnętrze należy wyczyścić środkiem do czyszczenia pleśni, a nie używać siły.

Jeżeli istotne są szczegóły produktu, Dongguan Tianying Co., Ltd. dostarcza wkładki datujące do form do formowania wtryskowego tworzyw sztucznych, wykonane ze stali nierdzewnej SUS420, z wymienionymi charakterystykami, w tym twardością 48–54 HRC, tolerancją ± 0,01 mm oraz konstrukcją z możliwością ponownego napełniania od przodu, mającą na celu zapewnienie stabilnego oznaczania daty i skrócenie przestojów konserwacyjnych. Szczegóły te są przydatne, ponieważ odzwierciedlają właściwości, które kupujący powinni porównać w przypadku dowolnej płytki: odporność na ciepło, precyzję wymiarową, łatwą regulację i długoterminową niezawodność przy wielokrotnym użytkowaniu.



Wniosek

Wkładka datownika do formy to praktyczne narzędzie umożliwiające oznaczenie daty bezpośrednio na formowanych częściach w celu zapewnienia lepszej identyfikowalności i kontroli jakości. Właściwy wybór zależy od potrzeb znakowania i kompatybilności formy. Dongguan Tianying Co., Ltd. dodaje wartość, oferując trwałe datowniki do form, zaprojektowane z myślą o wyraźnym znakowaniu, niezawodnym działaniu i łatwiejszym użyciu podczas formowania wtryskowego tworzyw sztucznych.



Często zadawane pytania

P: Do czego służą wkładki z datą formy?

Odp.: Data formy Wstawia informację o dacie produkcji bezpośrednio na formowanych częściach w celu zapewnienia identyfikowalności i śledzenia jakości.

P: Jak wkładki z datą formy działają w formie?

Odp.: Data formy Wkładki są instalowane we wnęce, gdzie tworzą kod daty podczas cyklu formowania.

P: Jakie informacje mogą pokazywać wkładki z datą formy?

Odp.: Data formy Wstawki zwykle pokazują miesiąc i rok, podczas gdy w niektórych projektach dodano kody partii lub proste kody identyfikacyjne.

P: Jak wybrać odpowiednią wkładkę daty do formy?

Odp.: Wybierz datę formy Płytki na podstawie dopasowania formy, pozycji oznakowania, trwałości materiału i dostępu do konserwacji.
