So wählen Sie hydraulische Schnellkupplungen nach Druck und Ventiltyp aus

Nicht übereinstimmende Kupplungen lecken nicht einfach. Sie verursachen katastrophale Druckabfälle, Systemverschmutzung und ungeplante Ausfallzeiten. In der Entscheidungsphase das Richtige auswählen Bei einer hydraulischen Schnellkupplung muss über die grundlegende Gewindeanpassung hinausgegangen werden. Sie müssen dynamische Druckspitzen, Strömungsgeschwindigkeiten und Ventilabschaltmechanismen systematisch bewerten. Das Ignorieren dieser Variablen führt zu schwerwiegenden Betriebsrisiken. Eine schlechte Wahl gefährdet Ihren gesamten Hydraulikkreislauf.

In diesem Leitfaden wird erläutert, wie Kupplungen genau spezifiziert werden. Wir basieren diese Empfehlungen auf genauen Druckanforderungen, Ventilarchitekturen und Betriebsumgebungen. Sie erfahren, wie Sie die Grenzwerte für den Stoßdruck mit den Grenzwerten für die Materialverträglichkeit in Einklang bringen. Die folgenden Abschnitte geben einen klaren Rahmen vor. Sie helfen Ihnen, eine langfristige Systemzuverlässigkeit und strikte Einhaltung der Sicherheitsvorschriften sicherzustellen.

Wichtige Erkenntnisse

• Die Ventilauswahl bestimmt die Leistung: Flachflächen-, Teller- und Schraubventile erfüllen unterschiedliche Betriebsanforderungen in Bezug auf Flüssigkeitsverlust, Durchflussbeschränkung und Verbindung unter Druck.

• Der Druck ist dynamisch: Die Spezifikation einer Hochdruck-Schnellkupplung erfordert die Berechnung von Druckstößen und kontinuierlichen Vibrationen, nicht nur des statischen Betriebsdrucks.

• Materialkompatibilität ist nicht verhandelbar: O-Ring-Material und Gehäusezusammensetzung (z. B. Kohlenstoffstahl vs. Edelstahl) müssen mit der spezifischen Hydraulikflüssigkeit und der Korrosivität der Umgebung übereinstimmen.

• Standardisierung ist wichtig: Durch die Verwendung des STAMPED-Frameworks wird sichergestellt, dass alle Variablen vor der Beschaffung berücksichtigt werden.

Die geschäftlichen Auswirkungen von Kopplungsauswahlkriterien

Entwicklungsteams betrachten Kupplungen oft als einfache Handelsware. Diese Denkweise führt zu versteckten Betriebskosten. Unterdimensionierte Komponenten führen zu vorzeitigem Ausfall. Es erzeugt erhebliche Flüssigkeitsabfälle und birgt erhebliche Sicherheitsrisiken für die Bediener. Umgekehrt führt eine zu hohe Spezifikation zu unnötigen Kapitalausgaben. Es erhöht das Gewicht mobiler Geräte ungerechtfertigt. Um den technischen Mittelweg zu finden, sind empirische Daten erforderlich.

Mit einem erfolgreichen Einsatz werden konkrete, messbare Ziele erreicht. Berücksichtigen Sie diese Grundkriterien für Hochleistungsschaltungen:

• Robuste Sicherheitsmargen: Das System behält einen Sicherheitsfaktor von 4:1 bei und vergleicht den Berstdruck direkt mit dem maximalen Betriebsdruck.

• Verhinderung von Kontamination: Der Verbindungsprozess führt zu keiner Flüssigkeitsbelüftung oder Umgebungsleckage.

• Standardisierte Konformität: Die ausgewählten Komponenten erfüllen allgemein anerkannte Richtlinien, wie z. B. ISO 16028-Standards.

Wir müssen eine betriebliche Realität anerkennen. Keine Kupplung bleibt völlig immun gegen mechanischen Verschleiß. Wiederholte Verbindungszyklen beeinträchtigen unweigerlich die inneren Dichtungen. Die Flüssigkeitsgeschwindigkeit erodiert kontinuierlich die Ventilsitze. Ihr vorrangiges Ziel ist ein vorhersehbares Lebenszyklusmanagement. Sie möchten die Austauschintervalle genau vorhersagen und gleichzeitig den Grunddruckabfall (ΔP) minimieren. Die Systemeffizienz beruht darauf, diesen Druckabfall so gering wie möglich zu halten. Jeder Druckverlust durch ein schlecht konstruiertes Ventil wird direkt in unerwünschte Wärme umgewandelt. Diese thermische Belastung verschlechtert die Viskosität der Flüssigkeit. Es zwingt Kühlsysteme auf Hochtouren.

Bewertung der Ventilarchitektur: Ventilkegel, Flachfläche und Schraubverbindung

Die Ventilarchitektur bestimmt, wie Ihr Fluidtechniksystem atmet. Unterschiedliche Konstruktionen lösen völlig unterschiedliche mechanische Probleme. Sie müssen den Ventiltyp direkt an Ihre Umgebungsbedingungen und die Toleranz gegenüber Flüssigkeitsverlusten anpassen.

Flache Ventile

Diese Ventile dominieren in stark verschmutzten Umgebungen wie im Baugewerbe und in der Landwirtschaft. Ihr Hauptvorteil liegt in ihrem körperlichen Profil. Bediener können die Kontaktflächen vor dem Anschließen einfach abwischen. Diese „Trockenpause“-Funktion gewährleistet ein minimales Verschütten von Flüssigkeit. Es reduziert den Lufteinschluss während des Paarungsvorgangs drastisch. Flache Gesichtsdesigns verhindern, dass Schmutz in empfindliche Hydraulikkreise gelangt. Die internen Ventile gleiten nahtlos zusammen.

Sitzventile (Kugel und Kegel)

Sitzventile dienen als Arbeitspferd für allgemeine Industrieanwendungen. Sie basieren auf einer gehärteten Stahlkugel oder einem bearbeiteten Kegel. Sie sitzen auf einem unverlierbaren Elastomer. Sie bieten eine robuste und äußerst wirtschaftliche Lösung. Sie neigen jedoch weiterhin zu einem geringfügigen Flüssigkeitsverlust beim Abtrennen. Sie sollten a bewerten Ventil-Schnellkupplung dieses Typs für Anwendungen, bei denen leichte Tropfen akzeptabel sind. Sie bewältigen mittlere Durchflussmengen effizient, erfordern jedoch Auffangbecken in sensiblen Bereichen.

Zum Anschrauben / Mit Gewinde

Bei Schwerlastanwendungen entstehen extreme Druckimpulse. Hydraulikhämmer und Abbruchscheren zerstören Standard-Push-to-Connect-Mechanismen. Schraubverbindungen lösen dieses Problem. Der Gewindekragen verhindert Brinelling. Brinelling tritt auf, wenn die Verriegelungskugeln bei starken Vibrationen in die männliche Buchse eindrücken. Darüber hinaus zwingen diese hochbelastbaren Gewinde die Ventile mechanisch zum Öffnen. Dadurch können Bediener problemlos Verbindungen unter hohem Restdruck herstellen.

Überlegungen zu geschlossenen Systemen

Einige Stromkreise erfordern eine doppelte Absperrfunktion. Wenn Leitungen reißen oder sich lösen, darf die Flüssigkeit nicht abfließen. Sie müssen sich mit der Verwendung von a befassen wird eine Kurzkupplung aus Stahl verwendet . In diesen Fällen Sie dichten sowohl den Schlauch als auch die Maschinenseite sofort ab. Dies verhindert einen katastrophalen Flüssigkeitsverlust und schützt die lokale Umwelt.

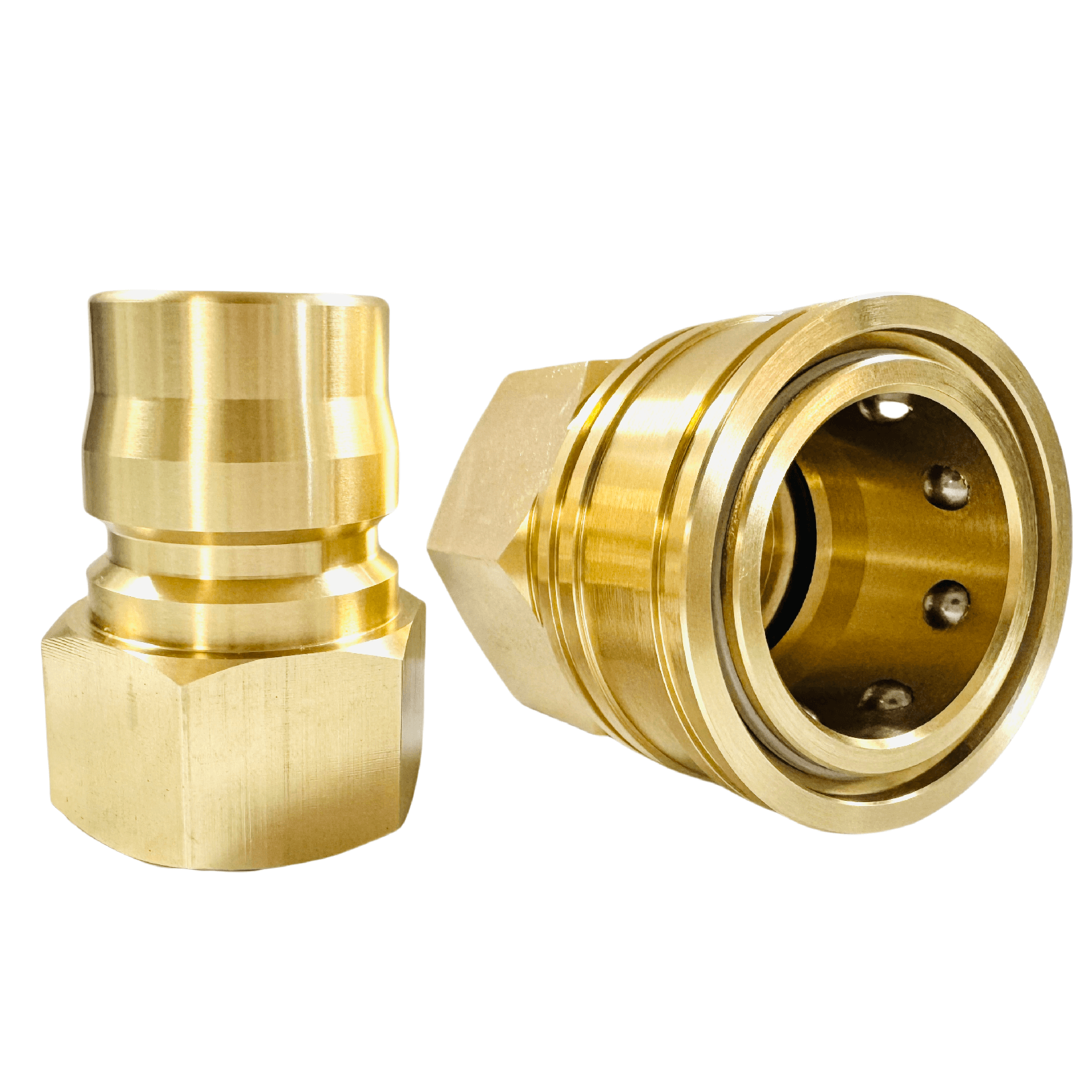

Dimensionierung für Betriebs- und Stoßdrücke

Ingenieure interpretieren Druckwerte häufig falsch. Sie müssen zwischen drei verschiedenen Basismetriken unterscheiden. Der maximale Arbeitsdruck definiert die Dauerbetriebsgrenze. Der Prüfdruck stellt die Prüfschwelle dar, bevor eine bleibende Verformung auftritt. Der Berstdruck weist auf den Punkt eines katastrophalen mechanischen Versagens hin. Sich ausschließlich auf den kontinuierlichen Betriebsdruck zu verlassen, führt zu einer Katastrophe.

Hydrauliksysteme arbeiten selten im Dauerzustand. Plötzliche Lastwechsel erzeugen hydraulische Spitzen. Die Industrie nennt dies den Wasserschlageffekt. Stellen Sie sich einen Mobilbagger vor, der seinen Ausleger abrupt stoppt. Diese vorübergehenden Spitzen überschreiten die statischen Grenzwerte leicht um das Dreifache. Diese heftigen Wellen diktieren die absolute Notwendigkeit einer wahren Hochdruck-Schnellkupplung . Sie müssen die Komponenten anhand der Spitzenimpulsmetriken dimensionieren, nicht nur anhand der konstanten Fördermenge der Pumpe.

Connection Under Pressure (CUP) fügt eine weitere komplexe Ebene hinzu. Sie müssen beurteilen, ob Betreiber eine Verbindung herstellen oder trennen müssen, während die Leitungen Restenergie behalten. Eingeschlossene Wärmeausdehnungen oder schwebende Lasten erzeugen einen enormen Gegendruck. Standard-Push-Connect-Designs verriegeln physisch. Wenn CUP erforderlich ist, spezifizieren Sie Komponenten mit internen Druckentlastungsventilen.

Führen Sie immer eine strenge Annahmeprüfung durch. Gehen Sie niemals davon aus, dass die statischen Druckwerte des Katalogs direkt für Anwendungen mit hohen Zyklen gelten. Umgebungen mit hohen Impulsen beschleunigen die Metallermüdung schnell. Fordern Sie immer die Impulszyklus-Testdaten des Herstellers an und überprüfen Sie diese. Die authentische Validierung erfordert Millionen von Testzyklen unter extremen Überspannungsbedingungen.

Materialspezifikationen und Medienkompatibilität

Die Materialwissenschaft bestimmt die Langlebigkeit der Kupplung. Eine Abweichung hiervon führt innerhalb weniger Wochen zur Auflösung von Dichtungen oder zur Korrosion von Gehäusen. Sie müssen sowohl das Strukturmetall als auch die internen Elastomere umfassend bewerten.

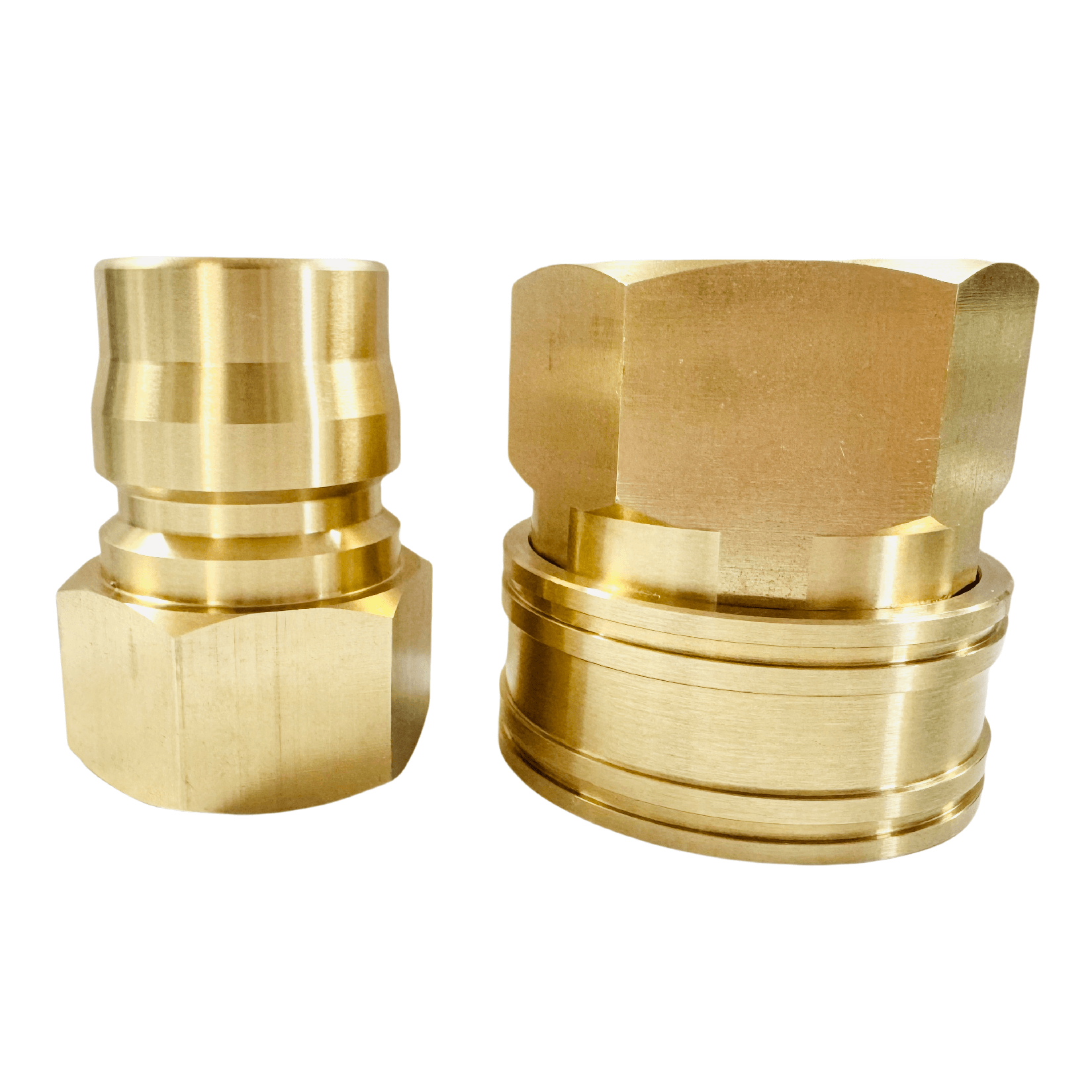

Gehäusematerialien bestimmen die äußere Haltbarkeit. Standard-Kohlenstoffstahl dominiert allgemeine hydraulische Anwendungen. Es bietet eine hervorragende Zugfestigkeit für Hochdruck-Mineralöle. Messing eignet sich gut für Szenarien mit niedrigerem Druck. Es ist von Natur aus beständig gegen Wasser- und Glykolmischungen. Offshore-Umgebungen erfordern Edelstahl. Ätzender Salznebel und aggressive Chemikalien zerstören Normalstahl schnell.

Die Auswahl der Dichtung stellt den häufigsten Fehlerpunkt dar. Sie müssen das Elastomer perfekt auf die Flüssigkeitschemie abstimmen. O-Ringe haben eine begrenzte Haltbarkeitsdauer. UV-Strahlung und Ozon schädigen Ersatzteile vor dem Einbau. Überprüfen Sie die folgenden Materialübereinstimmungen:

Die Verbindungsschnittstelle erfordert die gleiche Prüfung. Der Das Kupplungsende des Hydraulikschlauchs muss genau der Anschlussnorm entsprechen. NPT-, BSPP-, ORB- und DIN-Gewinde nutzen unterschiedliche Dichtungsmechanismen. Verlassen Sie sich nicht auf nicht autorisierte Adapter, um inkompatible Threads zu überbrücken. Adapter führen zu unnötigen Leckstellen. Sie erweitern die physische Hülle der Baugruppe und machen sie anfälliger für Stöße.

Das STAMPED-Framework für die Abschlussbewertung

Komplexe Beschaffung erfordert standardisierte Checklisten. Das STAMPED-Framework stellt sicher, dass Teams alle kritischen Variablen berücksichtigen, bevor sie Bestellungen erteilen. Sehen Sie sich diese scanbare Checkliste für die technische Ausrichtung an:

1. Größe: Messen Sie den Innendurchmesser genau. Bestimmen Sie die maximal zulässigen Durchflussgrenzen, um übermäßige Druckabfälle zu verhindern.

2. Temperatur: Umgebungsschwankungen aufzeichnen. Notieren Sie die Betriebstemperaturen der internen Flüssigkeit separat.

3. Anwendung: Externe mechanische Bedrohungen dokumentieren. Identifizieren Sie kontinuierliche Vibrationsfrequenzen, Seitenlastrisiken und erwartete Arbeitszyklen.

4. Medien: Geben Sie die genaue Flüssigkeitsmarke an. Berücksichtigen Sie Flüssigkeitsviskositätsverschiebungen und spezifische chemische Zusammensetzung.

5. Druck: Protokollieren Sie den maximalen Dauerbetriebsdruck. Erfassen Sie die höchsten gemessenen Impulsspitzen genau.

6. Ende: Identifizieren Sie die spezifischen erforderlichen Thread-Typen. Beachten Sie alle speziellen Schalttafelmontage- oder Schottkonfigurationen.

7. Lieferung: Marktverfügbarkeit bestätigen. Bewerten Sie den technischen Support und die Lieferzeiten für Ersatzteile des Anbieters.

Das Weglassen eines einzelnen Buchstabens in diesem Rahmen beeinträchtigt das gesamte Systemdesign. Eine perfekte Kupplung versagt, wenn das Liefernetzwerk bei einem Notfall keine Ersatzdichtungen bereitstellen kann.

Implementierungsrisiken und Wartungsprotokolle

Selbst perfekt spezifizierte Komponenten versagen bei schlechter Installationspraxis. Die Einbaurealität weicht oft drastisch von den Konstruktionszeichnungen ab. Die häufigste physische Bedrohung ist das seitliche Laden. Schwere, nicht abgestützte Schläuche ziehen seitlich an der Verbindungsstelle. Diese Hebelwirkung führt zu vorzeitigem Dichtungsverschleiß. Es verformt mit der Zeit den Verriegelungshülsenmechanismus. Verlegen Sie die Schläuche sicher, um eine strikte lineare Ausrichtung zu gewährleisten.

Bereiche mit hohem Verkehrsaufkommen erfordern strenge Sicherheitsprotokolle. Durch Vibrationen und unbeabsichtigte Stöße lösen sich Standard-Verriegelungshülsen häufig. Sie müssen Sicherheitsverriegelungshülsen oder sekundäre physische Schlösser verwenden hydraulische Trennkupplung . Um diese Mechanismen zu trennen, ist eine bewusste „Dreh- und Zugbewegung“ erforderlich. Sie verhindern eine katastrophale Entkopplung, wenn sich unter Druck stehende Leitungen durch belebte Fabrikhallen schlängeln. Achten Sie auf weinende Verbindungen. Ein langsamer Tropfen löst sich nie von selbst. Es weist auf einen mikroskopischen Riss des Siegels hin.

Die Kontaminationskontrolle erfordert strenge Disziplin. Staubkappen und -stopfen bieten die höchste Kapitalrendite bei der Wartung der Fluidtechnik. Felddaten zeigen eine harte Realität. Ungefähr 80 % der Ausfälle von Hydrauliksystemen sind auf Partikelverschmutzung zurückzuführen. Beim routinemäßigen Trennen gelangt dieser Schmutz fast ausschließlich an der Kupplungsstelle. Trainieren Sie die Bediener darin, Gesichter aggressiv abzuwischen. Fordern Sie unmittelbar nach der Trennung die Verwendung von Schutzkappen an.

Abschluss

Die Auswahl Ihrer endgültigen Hardware erfordert objektive Logik. Basieren Sie Ihre endgültige Anbieterauswahl auf transparenten, zertifizierten Testdaten. Verlassen Sie sich stark auf dokumentierte ISO-Standards und nicht auf vage Marketingaussagen. Priorisieren Sie die sofortige Verfügbarkeit von Ersatzdichtungen und die Anpassung an spezifische Anwendungen gegenüber den anfänglichen Stückkosten. Günstige Komponenten garantieren teure Ausfallzeiten.

Ergreifen Sie sofort Maßnahmen, um Ihre Schaltkreise zu sichern. Weisen Sie Ihre Wartungsteams an, die aktuellen Systemdruckabfälle zu überprüfen. Zeichnen Sie die mechanischen Reibungspunkte an Ihren Maschinen auf. Ermitteln Sie mit digitalen Datenloggern Ihren absoluten maximalen Impulsdruck. Wenden Sie sich abschließend direkt an einen Ingenieurspezialisten. Fordern Sie eine maßgeschneiderte Mustereinheit an und unterziehen Sie sie vor der vollständigen Integration strengen Feldtests.

FAQ

F: Kann ich Hälften einer hydraulischen Schnellkupplung verschiedener Hersteller kombinieren?

A: Äußerst entmutigend. Selbst wenn sie denselben ISO-Standard erfüllen, können geringfügige Toleranzunterschiede zwischen den Marken zu Dichtungsextrusionen, Mikrolecks und ungültigen Garantien führen.

F: Wie verhindere ich Druckblockaden beim Versuch, Leitungen anzuschließen?

A: Spezifizieren Sie Kupplungen mit internen Druckeliminatoren (CUP-Funktionen) oder nutzen Sie Schraubverbindungen, die die Ventile mechanisch gegen den Restdruck öffnen.

F: Was führt dazu, dass der Sicherungsring an einer Hochdruck-Schnellkupplung hängen bleibt?

A: Wird typischerweise durch Brinelling (Verformung des Verriegelungsmechanismus aufgrund von Druckspitzen), eingeschlossenen Schmutz in der Hülse oder interne Druckblockierung verursacht.
