Les raccords mal assortis ne fuient pas seulement. Ils provoquent des chutes de pression catastrophiques, une contamination du système et des temps d'arrêt imprévus. Au stade de la décision, sélectionner le bon Le raccord rapide hydraulique nécessite d'aller au-delà de la correspondance de filetage de base. Vous devez systématiquement évaluer les pics de pression dynamiques, les vitesses d'écoulement et la mécanique d'arrêt des vannes. Ignorer ces variables introduit de graves risques opérationnels. Un mauvais choix met en péril l’ensemble de votre circuit hydraulique.
Ce guide explique comment spécifier les accouplements avec précision. Nous basons ces recommandations sur les exigences exactes en matière de pression, les architectures de vannes et les environnements d'exploitation. Vous apprendrez à équilibrer les seuils de surpression par rapport aux limites de compatibilité des matériaux. Les sections suivantes fournissent un cadre clair. Ils vous aident à garantir la fiabilité du système à long terme et le strict respect des normes de sécurité.
La sélection des vannes dicte les performances : les vannes à face plate, à clapet et à vis répondent à des exigences opérationnelles distinctes en matière de perte de fluide, de restriction de débit et de connexion sous pression.
La pression est dynamique : la spécification d'un raccord rapide haute pression nécessite le calcul des surpressions et des vibrations continues, et pas seulement de la pression de fonctionnement statique.
La compatibilité des matériaux n'est pas négociable : le matériau du joint torique et la composition du boîtier (par exemple, acier au carbone ou acier inoxydable) doivent correspondre au fluide hydraulique spécifique et à la corrosivité environnementale.
La normalisation est importante : l'utilisation du cadre STAMPED garantit que toutes les variables sont prises en compte avant l'approvisionnement.
Les équipes d’ingénierie considèrent souvent les accouplements comme de simples produits. Cet état d’esprit crée des coûts opérationnels cachés. Des composants sous-spécifiés entraînent une défaillance prématurée. Cela génère d’importants déchets de fluides et présente de graves risques pour la sécurité des opérateurs. À l’inverse, des spécifications excessives génèrent des dépenses en capital inutiles. Cela ajoute un poids injustifié aux équipements mobiles. Trouver un juste milieu technique nécessite des données empiriques.
Un déploiement réussi permet d’atteindre des objectifs spécifiques et mesurables. Tenez compte de ces critères de base pour les circuits hautes performances :
Marges de sécurité robustes : le système maintient un facteur de sécurité de 4 : 1, comparant directement la pression d'éclatement à la pression de fonctionnement maximale.
Prévention de la contamination : le processus de connexion n’entraîne aucune aération de fluide ni fuite environnementale.
Conformité standardisée : les composants sélectionnés répondent aux directives universellement reconnues, telles que les normes ISO 16028.
Nous devons reconnaître une réalité opérationnelle. Aucun accouplement n’est totalement à l’abri de l’usure mécanique. Les cycles de connexion répétés dégradent inévitablement les joints internes. La vitesse du fluide érode continuellement les sièges de soupape. Votre objectif principal est une gestion prévisible du cycle de vie. Vous souhaitez prévoir avec précision les intervalles de remplacement tout en minimisant la chute de pression de base (ΔP). L’efficacité du système repose sur le maintien de cette chute de pression aussi faible que possible. Chaque psi perdu à travers une vanne mal conçue se transforme directement en chaleur indésirable. Cette charge thermique dégrade la viscosité du fluide. Cela force les systèmes de refroidissement à s’emballer.
L'architecture des vannes dicte la façon dont votre système hydraulique respire. Différentes conceptions résolvent des problèmes mécaniques totalement différents. Vous devez aligner le type de vanne directement sur vos conditions environnementales et votre tolérance en matière de perte de fluide.
Ces vannes dominent les environnements à forte contamination comme la construction et l'agriculture. Leur premier avantage réside dans leur profil physique. Les opérateurs peuvent facilement essuyer les surfaces de contact avant la connexion. Cette capacité de « rupture à sec » garantit un déversement de liquide minimal. Cela réduit considérablement l’inclusion d’air pendant le processus d’accouplement. Les conceptions à face plate empêchent la saleté d'entrer dans les circuits hydrauliques sensibles. La valve interne coulisse parfaitement ensemble.
Les vannes à clapet sont la bête de somme pour les applications industrielles à usage général. Ils s'appuient sur une bille en acier trempé ou un cône usiné. Ils reposent contre un élastomère captif. Ils offrent une solution robuste et très économique. Cependant, ils restent sujets à une légère perte de liquide lors de la déconnexion. Vous devriez évaluer un raccord rapide de vanne de ce type pour les applications où de légères gouttes sont acceptables. Ils gèrent efficacement des débits modérés mais nécessitent des puisards dans les zones sensibles.
Les applications intensives génèrent des impulsions de pression extrêmes. Les marteaux hydrauliques et les cisailles de démolition détruisent les mécanismes standard de connexion par pression. Les conceptions à vis résolvent ce problème. Le collier fileté élimine le Brinell. Le Brinelling se produit lorsque les billes de verrouillage creusent le réceptacle mâle sous l'effet de vibrations intenses. De plus, ces filetages robustes forcent mécaniquement l’ouverture des vannes. Cela permet aux opérateurs de réaliser facilement des connexions sous une pression résiduelle élevée.
Certains circuits nécessitent une fonctionnalité de double arrêt. Lorsque les conduites se coupent ou se déconnectent, vous ne pouvez pas permettre au liquide de s'écouler. Vous devez aborder l'utilisation d'un accouplement de type fermé en acier dans ces scénarios. Ils scellent instantanément le tuyau et le côté machine. Cela évite une perte de liquide catastrophique et protège les environnements locaux.
Type de vanne |
Application idéale |
Avantage principal |
Principal inconvénient |
|---|---|---|---|
Visage plat |
Bâtiment, Agriculture |
Zéro déversement, facile à nettoyer |
Coût initial plus élevé |
Poupée |
Industriel général |
Capacité économique à haut débit |
Perte mineure de liquide à la déconnexion |
Visser à connecter |
Démolition lourde, marteaux |
Résiste aux vibrations sévères |
Vitesse de connexion plus lente |
Les ingénieurs interprètent souvent mal les pressions nominales. Vous devez faire la différence entre trois mesures de base distinctes. La pression de service maximale définit la limite de fonctionnement continu. La pression d'épreuve représente le seuil de test avant qu'une déformation permanente ne se produise. La pression d'éclatement indique le point de défaillance mécanique catastrophique. S’appuyer uniquement sur une pression de fonctionnement continue est une invitation au désastre.
Les systèmes hydrauliques fonctionnent rarement de manière stable. Les changements soudains de charge créent des pics hydrauliques. L’industrie appelle cela l’effet coup de bélier. Prenons l’exemple d’une pelle mobile qui arrête brusquement sa flèche. Ces pics transitoires dépassent facilement de trois fois les limites statiques. Ces poussées violentes dictent la nécessité absolue d'un véritable raccord rapide haute pression . Vous devez dimensionner les composants en fonction des mesures d'impulsion de pointe, et pas seulement du débit constant de la pompe.
La connexion sous pression (CUP) ajoute une autre couche complexe. Vous devez évaluer si les opérateurs doivent se connecter ou se déconnecter pendant que les lignes conservent l'énergie résiduelle. La dilatation thermique piégée ou les charges suspendues créent une immense contre-pression. Les conceptions standard à connexion push se verrouillent physiquement. Si un CUP est requis, spécifiez les composants dotés de soupapes de surpression internes éliminant la pression.
Effectuez toujours une vérification rigoureuse des hypothèses. Ne présumez jamais que les pressions statiques nominales du catalogue s’appliquent directement aux applications à cycle élevé. Les environnements à fortes impulsions accélèrent rapidement la fatigue des métaux. Demandez et vérifiez toujours les données de test du cycle d'impulsion du fabricant. Une validation authentique nécessite des millions de cycles de test dans des conditions de surtension extrêmes.
La science des matériaux dicte la longévité du couplage. Une inadéquation dissout les joints ou corrode les boîtiers en quelques semaines. Vous devez évaluer de manière exhaustive à la fois le métal de structure et les élastomères internes.

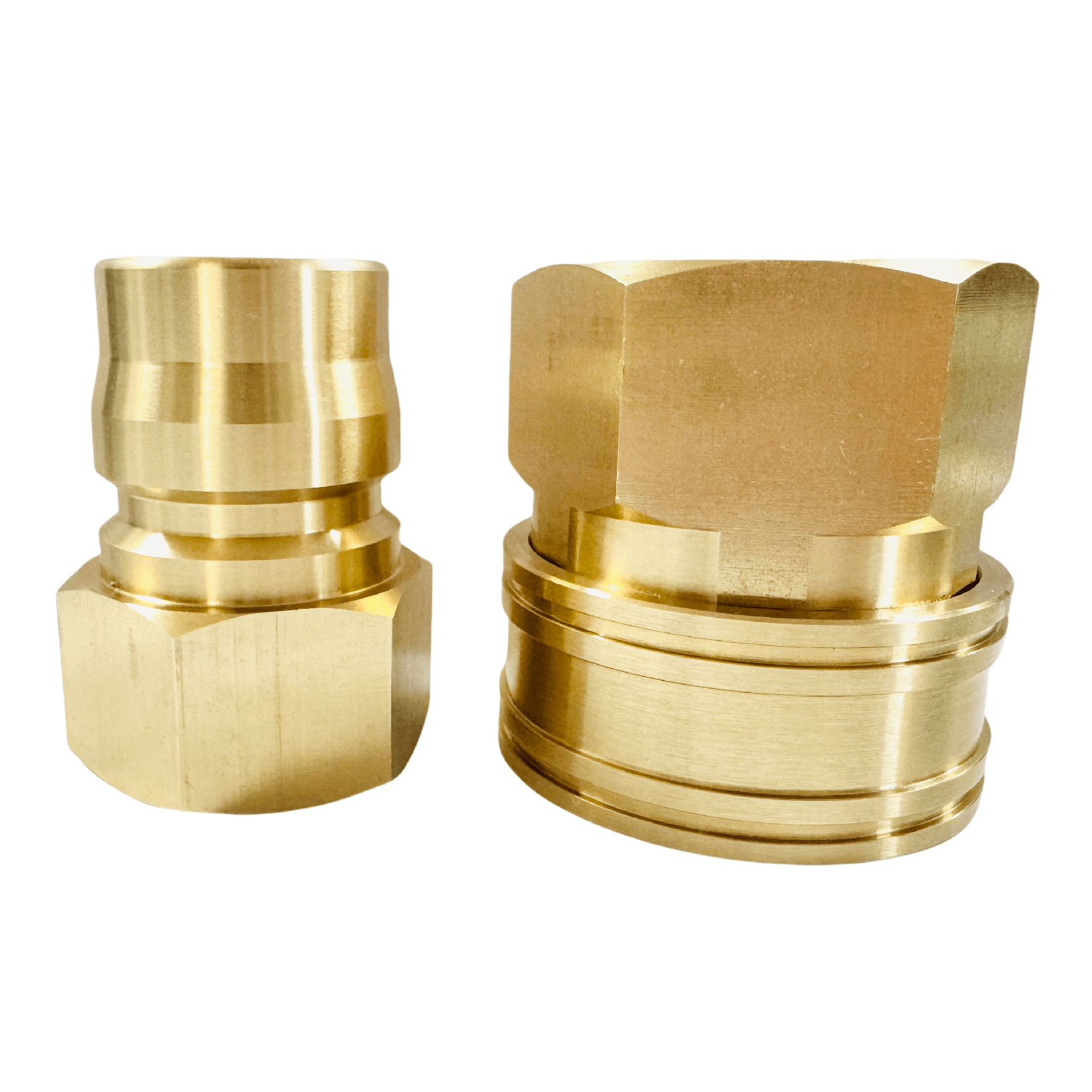

Les matériaux du boîtier définissent la durabilité externe. L'acier au carbone standard domine les applications hydrauliques générales. Il offre une excellente résistance à la traction pour les huiles minérales haute pression. Le laiton sert bien dans les scénarios de pression inférieure. Il résiste naturellement aux mélanges d’eau et de glycol. Les environnements offshore exigent de l’acier inoxydable. Les brouillards salins corrosifs et les produits chimiques agressifs détruisent rapidement l'acier standard.
La sélection des joints représente le point de défaillance le plus courant. Vous devez adapter parfaitement l'élastomère à la chimie du fluide. Les joints toriques ont une durée de conservation limitée. L'exposition aux UV et à l'ozone dégradent les pièces de rechange avant l'installation. Examinez les correspondances matérielles suivantes :
Matériau du joint |
Correspondance des fluides primaires |
Limites opérationnelles |
|---|---|---|
NBR (Nitrile) |
Huiles hydrauliques minérales standards |
Échoue rapidement à haute température ou dans des fluides synthétiques |
FKM (Viton) |
Environnements à haute température, mélanges synthétiques |
Mauvaises performances dans des conditions extrêmes sous zéro |
EPDM |
Fluides à base d'esters de phosphate, vapeur |
Gonfle et se désintègre au contact du pétrole |
L’interface de connexion nécessite un examen tout aussi minutieux. Le L'extrémité du raccord de tuyau hydraulique doit correspondre strictement à la norme du port. Les filetages NPT, BSPP, ORB et DIN utilisent différents mécanismes d'étanchéité. Ne comptez pas sur des adaptateurs non autorisés pour relier les threads incompatibles. Les adaptateurs introduisent des points de fuite inutiles. Ils étendent l'enveloppe physique de l'assemblage, le rendant plus vulnérable aux chocs.
Les achats complexes nécessitent des listes de contrôle standardisées. Le cadre STAMPED garantit que les équipes tiennent compte de toutes les variables critiques avant d'émettre des bons de commande. Consultez cette liste de contrôle numérisable pour l’alignement de l’ingénierie :
Taille : mesurez le diamètre interne avec précision. Déterminez les limites de débit maximum admissibles pour éviter des chutes de pression excessives.
Température : Enregistrez les fluctuations de l’environnement ambiant. Notez séparément les températures de fonctionnement du fluide interne.
Application : Documenter les menaces mécaniques externes. Identifiez les fréquences de vibration continues, les risques de charges latérales et les cycles de service attendus.
Média : Précisez la marque exacte du fluide. Tenez compte des changements de viscosité des fluides et de la composition chimique spécifique.
Pression : Enregistrez la pression de fonctionnement continue maximale. Enregistrez avec précision les pics d’impulsion mesurés les plus élevés.
Fins : identifiez les types de fils spécifiques requis. Notez toute configuration spéciale de montage sur panneau ou de cloison.
Livraison : Confirmer la disponibilité sur le marché. Évaluez le support technique du fournisseur et les délais de livraison des pièces de rechange.
Sauter une seule lettre dans ce cadre compromet la conception entière du système. Un couplage parfait échoue si le réseau de distribution ne peut pas fournir de joints de remplacement lors d'une panne d'urgence.
Même des composants parfaitement spécifiés échouent en raison de mauvaises pratiques d'installation. Les réalités de l’installation diffèrent souvent considérablement des dessins techniques. La menace physique la plus courante est le chargement latéral. Des tuyaux lourds et non soutenus tirent latéralement sur le point de raccordement. Cet effet de levier provoque une usure prématurée des joints. Cela déforme le mécanisme du manchon de verrouillage au fil du temps. Acheminez les tuyaux en toute sécurité pour maintenir un alignement linéaire strict.
Les zones à fort trafic nécessitent des protocoles de sécurité rigides. Les vibrations et les impacts accidentels délogent fréquemment les manchons de verrouillage standards. Vous devez utiliser des manchons de verrouillage de sécurité ou des verrous physiques secondaires sur un accouplement de déconnexion hydraulique . Ces mécanismes nécessitent un mouvement délibéré de « torsion et de traction » pour se séparer. Ils empêchent un découplage catastrophique lorsque des conduites sous pression serpentent à travers des usines très fréquentées. Méfiez-vous des connexions qui pleurent. Un égouttement lent ne se répare jamais. Cela indique une déchirure microscopique du sceau.
Le contrôle de la contamination exige une discipline rigide. Les capuchons anti-poussière et les bouchons représentent le retour sur investissement le plus élevé dans la maintenance des transmissions hydrauliques. Les données de terrain montrent une dure réalité. Environ 80 % des pannes des systèmes hydrauliques sont dues à une contamination par des particules. Ces saletés pénètrent presque exclusivement au point de couplage lors des déconnexions de routine. Formez les opérateurs à essuyer les visages de manière agressive. Obliger l’utilisation de capuchons de protection immédiatement après la séparation.
La présélection de votre matériel final nécessite une logique objective. Basez votre sélection finale de fournisseur sur des données de test transparentes et certifiées. S'appuyer fortement sur les normes ISO documentées plutôt que sur de vagues allégations marketing. Donnez la priorité à la disponibilité immédiate de joints de remplacement et à l’adaptation à des applications spécifiques plutôt qu’au coût unitaire initial. Des composants bon marché garantissent des temps d'arrêt coûteux.
Agissez immédiatement pour sécuriser vos circuits. Conseillez à vos équipes de maintenance d’auditer les chutes de pression actuelles du système. Cartographiez les points de friction mécanique sur vos machines. Définissez votre pression d'impulsion maximale absolue à l'aide d'enregistreurs de données numériques. Enfin, consultez directement un spécialiste en ingénierie. Demandez une unité d’échantillonnage sur mesure et soumettez-la à des tests rigoureux sur le terrain avant une intégration à grande échelle.
R : Fortement déconseillé. Même s'ils répondent à la même norme ISO, de légères variations de tolérance entre les marques peuvent entraîner une extrusion du joint, des micro-fuites et l'annulation des garanties.
R : Spécifiez des raccords conçus avec des éliminateurs de pression internes (caractéristiques CUP) ou utilisez des conceptions à visser qui forcent mécaniquement les vannes à s'ouvrir contre la pression résiduelle.
R : Généralement causé par un effet Brinell (déformation du mécanisme de verrouillage dû à des pics de pression), de la saleté emprisonnée dans le manchon ou un verrouillage par pression interne.
