Auswahlhilfe für hydraulische Schnellkupplungen: Druck, Durchflussrate und Gewindetyp

Eine hydraulische Schnellkupplung wird verwendet, um Hydraulikflüssigkeitsleitungen schnell zu verbinden und zu trennen und gleichzeitig Druckstabilität, Dichtungszuverlässigkeit und Betriebssicherheit aufrechtzuerhalten. In mobilen Maschinen, landwirtschaftlichen Geräten, Hydraulikaggregaten, Industriemaschinen und Prüfsystemen kann eine falsche hydraulische Schnellkupplung zu Undichtigkeiten, Druckabfall, Durchflussbeschränkungen, Gewindeschäden und unerwarteten Ausfallzeiten führen. Die richtige Auswahl erfordert eine vollständige Überprüfung der Druckstufe, Durchflussrate, Gewindeart, Kupplungsnorm, Gehäusematerial, Dichtungsmaterial, Fluidmedium und Verbindungshäufigkeit, anstatt sich nur auf die äußere Größe oder das Aussehen zu verlassen.

Schlüssel zum Mitnehmen

●  Eine hydraulische Schnellkupplung muss zu Druck, Durchfluss, Gewinde, Flüssigkeit und Standard passen.

●  Der Arbeitsdruck ist für den täglichen Betrieb wichtiger als der Berstdruck.

●  Die Durchflussrate beeinflusst den Druckabfall, die Wärmeerzeugung und die Antriebsgeschwindigkeit.

●  Der Gewindetyp muss zum Schlauch, Verteiler, Ventilblock oder Geräteanschluss passen.

●  ISO 7241, ISO 16028 und ISO 5675 wirken sich auf die Austauschbarkeit aus.

●  Flachflächen-, Kugel-, Gewinde- und Push-Pull-Designs eignen sich für verschiedene hydraulische Aufgaben.

●  Material- und Dichtungsauswahl beeinflussen Korrosionsbeständigkeit und Lebensdauer.



Was ist eine hydraulische Schnellkupplung?

Grundfunktion in hydraulischen Systemen

Eine hydraulische Schnellkupplung ermöglicht den Anschluss von Hydraulikschläuchen, Rohrleitungen, Zylindern, Werkzeugen und Geräteanschlüssen, ohne den gesamten Flüssigkeitskreislauf zu demontieren. Die interne Ventilstruktur einer hydraulischen Schnellkupplung kontrolliert die Flüssigkeitsretention beim Trennen und reduziert den Flüssigkeitsverlust beim Trennen der Leitung. Eine gut ausgewählte hydraulische Schnellkupplung gewährleistet die Integrität des Kreislaufs und ermöglicht gleichzeitig schnellere Wartung, Werkzeugwechsel und Änderungen der Maschinenkonfiguration.

Gängige industrielle Anwendungen

Eine hydraulische Schnellkupplung wird häufig in Baumaschinen, landwirtschaftlichen Traktoren, hydraulischen Pressen, Hebegeräten, Injektionsgeräten, Werkzeugmaschinen und mobilen Hydrauliksystemen verwendet. Bei diesen Anwendungen muss die hydraulische Schnellkupplung Vibrationen, Druckschwankungen, Verschmutzung und wiederholten Verbindungszyklen standhalten. Die Auswahl einer industriellen hydraulischen Schnellkupplung hängt oft davon ab, ob das System eine hohe Druckfestigkeit, geringe Leckage, eine kompakte Installation oder häufige manuelle Bedienung erfordert.

Warum eine falsche Auswahl zum Scheitern führt

Eine unterdimensionierte hydraulische Schnellkupplung kann den Ölfluss einschränken und den Druckabfall erhöhen, was die Geschwindigkeit des Stellantriebs verringern und unnötige Wärme erzeugen kann. Eine hydraulische Schnellkupplung mit dem falschen Gewindetyp kann Geräteanschlüsse beschädigen oder unter Druck nicht mehr dicht abdichten. Eine nicht übereinstimmende Norm für hydraulische Schnellkupplungen sieht möglicherweise äußerlich ähnlich aus, versagt aber dennoch, weil die Verriegelungsnut, der Ventilhub und die Dichtungsposition nicht richtig übereinstimmen.

Druckstufe: Der erste Auswahlfaktor

Arbeitsdruck vs. Berstdruck

Der Arbeitsdruck ist der normale Betriebsdruck, dem eine hydraulische Schnellkupplung im Dauerbetrieb standhalten kann. Der Berstdruck ist ein zerstörender Prüfwert und sollte nicht als tägliche Betriebsgrenze für eine hydraulische Schnellkupplung verwendet werden. Bei der Auswahl einer sicheren hydraulischen Schnellkupplung sollte der Arbeitsdruck als Hauptreferenz dienen und ein Spielraum für Druckspitzen vorgesehen sein.

Druckspitzen und Sicherheitsmarge

In hydraulischen Systemen kommt es häufig zu Druckspitzen, wenn Zylinder umkehren, Ventile schnell schließen oder sich Lasten plötzlich ändern. Eine hydraulische Schnellkupplung, die nur dem Nenndruck entspricht, kann früher ausfallen, wenn das reale System häufig Staudruck erzeugt. Für Hochleistungsanwendungen mit hydraulischen Schnellkupplungen sollte die ausgewählte Nennleistung den Arbeitsdruck, den Spitzendruck, die Vibration und den Arbeitszyklus zusammen berücksichtigen.

Hochdruckhydraulikanwendungen

Hydraulische Schnellkupplungen mit Gewinde oder Schraubverbindung werden häufig dort eingesetzt, wo hoher Druck, starke Vibrationen oder Druckimpulse vorhanden sind. Diese Konstruktionen bieten normalerweise einen stärkeren mechanischen Eingriff als einfache hülsenbetätigte Kupplungen, obwohl die Verbindungsgeschwindigkeit möglicherweise langsamer ist. Bei der Auswahl einer hydraulischen Hochdruckkupplung sind die Verriegelungsstärke und die Kompressionsstabilität der Dichtung wichtiger als nur der Komfort.



Durchflussrate: Wie sich die Kupplungsgröße auf die hydraulische Effizienz auswirkt

Innenbohrung und Druckabfall

Die Innenbohrung einer hydraulischen Schnellkupplung beeinflusst direkt den Strömungswiderstand im Hydraulikkreislauf. Wenn die Bohrung der hydraulischen Schnellkupplung zu klein ist, erhöht sich die Ölgeschwindigkeit und der Druckverlust am Verbindungspunkt wird größer. Ein übermäßiger Druckabfall durch eine hydraulische Schnellkupplung kann die Systemeffizienz verringern, die Wärme erhöhen und die Leistung des Stellantriebs beeinträchtigen.

Passende Durchflussrate zur Schlauchgröße

Eine hydraulische Schnellkupplung sollte entsprechend der erforderlichen Durchflussmenge und der angeschlossenen Schlauchgröße ausgewählt werden. Es reicht nicht aus, nur die Gewindegröße anzupassen, da eine hydraulische Schnellkupplung über den richtigen Außenanschluss verfügen kann, aber dennoch einen Innendurchgang aufweist, der für den Systemdurchfluss zu klein ist. Die richtige Dimensionierung der hydraulischen Schnellkupplung hält die Flüssigkeitsgeschwindigkeit in einem praktischen Bereich und reduziert unnötige Energieverluste.

Wann sollten Sie sich für High-Flow-Kupplungen entscheiden?

Optionen für hydraulische Schnellkupplungen mit hohem Durchfluss eignen sich für Hydraulikaggregate, Rücklaufleitungen, große Zylinder, schwere Geräte und Systeme, die schnelle Aktuatorbewegungen erfordern. Diese Kupplungen haben normalerweise größere Innendurchgänge und einen geringeren Druckabfall als Standard-Kompakttypen. Eine hydraulische Schnellkupplung mit hohem Durchfluss sollte dennoch auf Druckstufe, Anschlussraum, Ventilstruktur und Schlauchkompatibilität überprüft werden.



Gewindetyp: Vermeidung von Installations- und Leckageproblemen

Gängige hydraulische Gewindetypen

Eine hydraulische Schnellkupplung kann je nach Geräteherkunft und Systemdesign BSP-, NPT-, metrische, JIC-, ORFS-, SAE- oder andere Gewindeformen verwenden. Diese Gewindetypen unterscheiden sich in Steigung, Winkel, Dichtungsmethode und Maßstandard, sodass ein visueller Vergleich nicht zuverlässig ist. Das Gewinde einer hydraulischen Schnellkupplung muss vor der Installation durch Spezifikation, Lehre, Zeichnung oder Muster bestätigt werden.

Passende Außen- und Innengewinde

Das Außengewinde und das Innengewinde einer hydraulischen Schnellkupplung müssen in Größe und Gewindeform übereinstimmen. Konische Gewinde und parallele Gewinde dichten unterschiedlich ab, und wenn sie zusammengepresst werden, kann das Gewindeprofil beschädigt werden, bevor eine sichere Abdichtung erreicht wird. Eine hydraulische Schnellkupplung mit nicht passenden Gewinden kann sofort undicht werden oder später durch Vibrationen und Druckwechsel versagen.

Gewindedichtungsmethode

Eine hydraulische Schnellkupplung kann durch Gewindeinterferenz, O-Ring-Gleitringdichtung, Kegelsitz, Verbundscheibe oder andere Dichtungsstrukturen abdichten. Die Dichtungsmethode muss zum Anschlussdesign passen, da bei demselben Nenngewinde möglicherweise unterschiedliche Dichtungsprinzipien zum Einsatz kommen. Bei der Auswahl einer hydraulischen Schnellkupplung sollten Gewindetyp und Dichtungsstruktur gemeinsam bewertet und nicht als separate Details behandelt werden.



Gängige Arten hydraulischer Schnellkupplungen

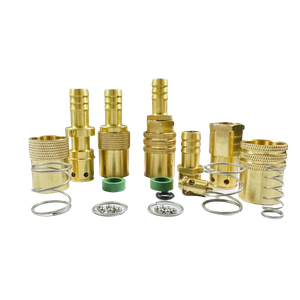

Kugelkupplungen

Eine hydraulische Schnellkupplung vom Kugeltyp verwendet Präzisionskugeln, um Stecker und Buchse beim Anschließen miteinander zu verbinden. Diese Struktur wird häufig verwendet, da sie in vielen allgemeinen Hydraulikkreisläufen eine schnelle manuelle Bedienung und ein zuverlässiges Einkuppeln ermöglicht. Kugelförmige hydraulische Schnellkupplungskonstruktionen werden häufig mit der ISO 7241-Serie und landwirtschaftlichen Hydraulikanwendungen in Verbindung gebracht.

Flachflächenkupplungen

Eine hydraulische Schnellkupplung mit flacher Stirnfläche wurde entwickelt, um das Verschütten von Öl zu reduzieren und den Lufteinschluss beim Anschließen und Trennen zu begrenzen. Die flache Schnittstelle lässt sich vor dem Anschluss leichter abwischen, wodurch das Eindringen von Verunreinigungen in empfindliche Hydrauliksysteme verringert wird. Hydraulische Schnellkupplungskonstruktionen mit flacher Stirnfläche nach ISO 16028 sind in Baumaschinen, Mobilhydraulik und Anwendungen, die eine sauberere Trennung erfordern, weit verbreitet.

Gewindekupplungen

Eine hydraulische Schnellkupplung mit Gewinde verwendet eine Schraubverbindung, um eine starke mechanische Verbindung zwischen der männlichen und der weiblichen Hälfte herzustellen. Diese Konstruktion eignet sich für hohen Druck, Druckimpulse, starke Vibrationen und raue Feldbedingungen, bei denen ein versehentliches Trennen der Verbindung vermieden werden muss. Das Anschließen einer hydraulischen Schnellkupplung mit Gewinde dauert möglicherweise länger, bietet jedoch sicheren Halt bei anspruchsvollen hydraulischen Belastungen.

Push-Pull- und Bajonettkupplungen

Eine hydraulische Push-Pull-Schnellkupplung ermöglicht das Anschließen und Trennen durch axiale Bewegung und ist somit praktisch für häufige Schlauchwechsel. Eine hydraulische Bajonett-Schnellkupplung nutzt eine Dreh- und Verriegelungsfunktion, die schnelle Bedienung mit mechanischer Positionierung kombiniert. Diese Designs eignen sich dort, wo die Verbindungsgeschwindigkeit wichtig ist, Druckstufe, Durchflussbedarf und Austauschstandard jedoch noch bestätigt werden müssen.

Material- und Dichtungsauswahl

Gängige Körpermaterialien

Eine hydraulische Schnellkupplung aus Kohlenstoffstahl wird häufig in industriellen und mobilen Hydrauliksystemen verwendet, da sie eine hohe Festigkeit und praktische Kostenkontrolle bietet. Eine hydraulische Schnellkupplung aus Edelstahl wird für korrosive Umgebungen, chemische Belastungen, Meeresbedingungen und Anwendungen, die eine höhere Korrosionsbeständigkeit erfordern, bevorzugt. Eine hydraulische Schnellkupplung aus Messing kann für ausgewählte Flüssigkeitssysteme mit niedrigerem Druck geeignet sein, Hochdruck-Hydraulikölanwendungen erfordern jedoch eine sorgfältige Bewertungsbestätigung.

Kompatibilität des Dichtungsmaterials

Die Dichtung im Inneren einer hydraulischen Schnellkupplung muss dem Hydrauliköl, dem Temperaturbereich, den Zusatzstoffen und der möglichen chemischen Belastung entsprechen. NBR wird üblicherweise für mineralisches Hydrauliköl verwendet, während FKM häufig wegen höherer Temperaturbeständigkeit oder stärkerer chemischer Beständigkeit ausgewählt wird. EPDM, PTFE und andere Materialien können erforderlich sein, wenn die hydraulische Schnellkupplung mit speziellen Flüssigkeiten anstelle von Standard-Hydrauliköl betrieben wird.

Oberflächenbehandlung und Korrosionsbeständigkeit

Die Oberflächenbehandlung beeinflusst das langfristige Aussehen und die Korrosionsbeständigkeit einer hydraulischen Schnellkupplung, insbesondere bei Maschinen für den Außenbereich und landwirtschaftlichen Geräten. Verzinkung, Vernickelung und andere Beschichtungen werden üblicherweise verwendet, um den Schutz von Kohlenstoffstahlkupplungen zu verbessern. Wenn die hydraulische Schnellkupplung unter nassen, chemischen oder maritimen Bedingungen betrieben wird, sollte Edelstahl oder ein verbesserter Oberflächenschutz in Betracht gezogen werden.



So wählen Sie die richtige hydraulische Schnellkupplung aus

Schritt 1: Bestätigen Sie die Anwendung und das flüssige Medium

Der erste Schritt bei der Auswahl einer hydraulischen Schnellkupplung besteht darin, den Maschinentyp, die Arbeitsumgebung und das Fluidmedium zu identifizieren. Hydrauliköl, Wasser-Glykol, chemische Flüssigkeiten und Temperaturkontrollflüssigkeiten können unterschiedliche Dichtungsmaterialien und Gehäusematerialien erfordern. Eine hydraulische Schnellkupplung, die im Freien verwendet wird, benötigt möglicherweise auch einen stärkeren Korrosionsschutz als eine, die in einer sauberen Innenhydraulikeinheit verwendet wird.

Schritt 2: Druck und Durchflussrate prüfen

Eine hydraulische Schnellkupplung sollte dem Arbeitsdruck entsprechen und dem erwarteten Spitzendruck ohne Dichtungsversagen oder versehentliches Trennen standhalten. Die Durchflussrate sollte zusammen mit der Größe der Kupplungsbohrung überprüft werden, um Einschränkungen und Druckverluste zu vermeiden. Wenn die hydraulische Schnellkupplung in einer Rücklaufleitung mit hohem Durchfluss oder einem schnellen Zylinderkreislauf verwendet wird, ist möglicherweise eine größere Durchgangskonstruktion erforderlich.

Schritt 3: Bestätigen Sie den Gewindetyp und den Kupplungsstandard

Vor der Bestellung einer hydraulischen Schnellkupplung müssen Gewindetyp, Gewindegröße, männliches oder weibliches Ende und Dichtungsmethode bestätigt werden. Auch der Kupplungsstandard sollte zum vorhandenen Stecker oder zur vorhandenen Steckdose passen, insbesondere wenn nur eine Hälfte einer Verbindung ausgetauscht wird. Eine hydraulische Schnellkupplung mit dem richtigen Gewinde, aber der falschen Austauschserie kann trotzdem nicht richtig angeschlossen werden.

Schritt 4: Überprüfen Sie Material, Dichtung und Betriebshäufigkeit

Bei der Materialauswahl sollten Druck, Korrosion, mechanische Einwirkung und Betriebsumgebung berücksichtigt werden. Bei der Auswahl der Dichtung sollten Flüssigkeitskompatibilität, Temperaturbereich und Verbindungshäufigkeit berücksichtigt werden. Eine hydraulische Schnellkupplung, die mehrmals am Tag verwendet wird, erfordert langlebige Verriegelungskomponenten und eine stabile Dichtungsleistung über wiederholte Zyklen.



Abschluss

Die Auswahl der richtigen hydraulischen Schnellkupplung erfordert eine technische Überprüfung der Druckstufe, der Durchflussrate, des Gewindetyps, des Kupplungsstandards, des Materials, der Dichtungskompatibilität und der tatsächlichen Arbeitsbedingungen. Eine ordnungsgemäß spezifizierte hydraulische Schnellkupplung verbessert die Dichtungsstabilität, reduziert Flüssigkeitsverluste, kontrolliert den Druckabfall, schützt Gewinde und sorgt dafür, dass hydraulische Geräte konstant funktionieren. Für hydraulische Systeme, die Industriemaschinen, landwirtschaftliche Geräte, Baumaschinen oder kundenspezifische Flüssigkeitsverbindungsanforderungen umfassen, kann Dongguan Tianying Mold Fitting Co., Ltd. hydraulische Schnellkupplungsoptionen basierend auf Zeichnungen, Mustern, Druckdaten, Durchflussrate, Gewindespezifikation und Anwendungsbedingungen anbieten.



FAQ

Wie wähle ich die richtige hydraulische Schnellkupplung aus?

Eine hydraulische Schnellkupplung sollte anhand von Druckstufe, Durchflussrate, Gewindetyp, Standard, Material, Dichtung und Betriebsumgebung ausgewählt werden. Bevor nur eine Seite der Verbindung ausgetauscht wird, sollte der vorhandene Stecker oder die vorhandene Steckdose identifiziert werden. Das Aussehen allein reicht nicht aus, da eine hydraulische Schnellkupplung ähnlich aussehen kann, aber unterschiedliche Innenabmessungen aufweist.

Welchen Druckwert sollte eine hydraulische Schnellkupplung haben?

Der Arbeitsdruck einer hydraulischen Schnellkupplung sollte mindestens dem tatsächlichen Systemdruck entsprechen. Auch Spitzendruck und Druckstoß sollten berücksichtigt werden, da es in hydraulischen Systemen häufig zu kurzen Druckstößen kommt. Der Berstdruck sollte nicht als normaler Betriebswert für die Auswahl der hydraulischen Schnellkupplung verwendet werden.

Beeinflusst die Kupplungsgröße die hydraulische Durchflussrate?

Die Kupplungsgröße wirkt sich direkt auf den Hydraulikfluss aus, da die Innenbohrung den Widerstand durch die Verbindung bestimmt. Wenn eine hydraulische Schnellkupplung zu klein ist, kann es zu Druckabfall, Ölerwärmung und einer langsameren Bewegung des Aktuators kommen. Die Kupplungsgröße sollte zur Schlauchgröße, zum erforderlichen Durchfluss und zum zulässigen Druckverlust passen.
