Guide de sélection des raccords rapides hydrauliques : pression, débit et type de filetage

Un raccord rapide hydraulique est utilisé pour connecter et déconnecter rapidement les conduites de fluide hydraulique tout en maintenant la stabilité de la pression, la fiabilité de l'étanchéité et la sécurité opérationnelle. Dans les machines mobiles, les équipements agricoles, les groupes hydrauliques, les machines industrielles et les systèmes de test, un raccord rapide hydraulique incorrect peut créer des fuites, une chute de pression, une restriction de débit, des dommages au filetage et des temps d'arrêt inattendus. Une sélection appropriée nécessite un examen complet de la pression nominale, du débit, du type de filetage, de la norme d'accouplement, du matériau du corps, du matériau du joint, du fluide et de la fréquence de connexion plutôt que de se fier uniquement à la taille ou à l'apparence extérieure.

Clé à retenir

●  Un raccord rapide hydraulique doit correspondre à la pression, au débit, au filetage, au fluide et à la norme.

●  La pression de service est plus importante que la pression d'éclatement pour le fonctionnement quotidien.

●  Le débit affecte la chute de pression, la génération de chaleur et la vitesse de l'actionneur.

●  Le type de filetage doit correspondre au tuyau, au collecteur, au bloc de vannes ou au port de l'équipement.

●  Les normes ISO 7241, ISO 16028 et ISO 5675 affectent l'interchangeabilité.

●  Les conceptions à face plate, à bille, filetées et push-pull s'adaptent à différentes tâches hydrauliques.

●  Le choix des matériaux et des joints affecte la résistance à la corrosion et la durée de vie.



Qu'est-ce qu'un raccord rapide hydraulique ?

Fonction de base dans les systèmes hydrauliques

Un raccord rapide hydraulique permet de connecter des tuyaux hydrauliques, des canalisations, des cylindres, des outils et des ports d'équipement sans démonter l'ensemble du circuit de fluide. La structure de valve interne d'un raccord rapide hydraulique contrôle la rétention de liquide pendant la déconnexion et réduit la perte de liquide lorsque la conduite est séparée. Un raccord rapide hydraulique bien sélectionné maintient l'intégrité du circuit tout en permettant une maintenance, un échange d'outils et des changements de configuration de la machine plus rapides.

Applications industrielles courantes

Un raccord rapide hydraulique est couramment utilisé dans les machines de construction, les tracteurs agricoles, les presses hydrauliques, les équipements de levage, les équipements d'injection, les machines-outils et les systèmes hydrauliques mobiles. Dans ces applications, le raccord rapide hydraulique doit gérer les vibrations, les fluctuations de pression, l'exposition à la contamination et les cycles de connexion répétés. La sélection des raccords rapides hydrauliques industriels dépend souvent du fait que le système nécessite une résistance élevée à la pression, de faibles fuites, une installation compacte ou un fonctionnement manuel fréquent.

Pourquoi une sélection incorrecte provoque un échec

Un raccord rapide hydraulique sous-dimensionné peut restreindre le débit d'huile et augmenter la chute de pression, ce qui peut réduire la vitesse de l'actionneur et générer une chaleur inutile. Un raccord rapide hydraulique avec un type de filetage inapproprié peut endommager les ports de l'équipement ou ne pas assurer l'étanchéité sous pression. Une norme de raccord rapide hydraulique incompatible peut sembler similaire à l'extérieur, mais échouer quand même parce que la rainure de verrouillage, la course de la vanne et la position d'étanchéité ne s'alignent pas correctement.

Pression nominale : le premier facteur de sélection

Pression de service vs pression d'éclatement

La pression de service est la pression de fonctionnement normale à laquelle un raccord rapide hydraulique peut résister pendant un service continu. La pression d'éclatement est une valeur de test destructif et ne doit pas être utilisée comme limite de fonctionnement quotidienne pour un coupleur rapide hydraulique. Une sélection sûre de raccords rapides hydrauliques doit utiliser la pression de service comme référence principale et inclure une marge pour les pics de pression.

Pics de pression et marge de sécurité

Les systèmes hydrauliques connaissent souvent des pics de pression lorsque les cylindres s'inversent, que les vannes se ferment rapidement ou que les charges changent soudainement. Un raccord rapide hydraulique qui correspond uniquement à la pression nominale peut tomber en panne plus tôt si le système réel génère fréquemment une pression d'impact. Pour les applications de raccords rapides hydrauliques robustes, la valeur nominale sélectionnée doit prendre en compte ensemble la pression de service, la pression de pointe, les vibrations et le cycle de service.

Applications hydrauliques haute pression

Les modèles de raccords rapides hydrauliques filetés ou à visser sont souvent utilisés en cas de pression élevée, de fortes vibrations ou d'impulsions de pression. Ces conceptions offrent généralement un engagement mécanique plus fort que les simples accouplements actionnés par manchon, bien que la vitesse de connexion puisse être plus lente. Dans la sélection de raccords rapides hydrauliques haute pression, la force de verrouillage et la stabilité de la compression du joint sont plus importantes que la commodité seule.



Débit : comment la taille de l'accouplement affecte l'efficacité hydraulique

Alésage interne et chute de pression

L'alésage interne d'un raccord rapide hydraulique affecte directement la résistance à l'écoulement à l'intérieur du circuit hydraulique. Si l'alésage du raccord rapide hydraulique est trop petit, la vitesse de l'huile augmente et la perte de pression devient plus importante au point de connexion. Une chute de pression excessive à travers un raccord rapide hydraulique peut réduire l'efficacité du système, augmenter la chaleur et affecter les performances de l'actionneur.

Adaptation du débit à la taille du tuyau

Un raccord rapide hydraulique doit être sélectionné en fonction du débit requis et de la taille du tuyau connecté. Il ne suffit pas de faire correspondre uniquement la taille du filetage, car un raccord rapide hydraulique peut avoir une connexion externe correcte mais avoir néanmoins un passage interne trop petit pour le débit du système. Le dimensionnement correct du raccord rapide hydraulique maintient la vitesse du fluide dans une plage pratique et réduit les pertes d’énergie inutiles.

Quand choisir des raccords à haut débit

Les options de raccords rapides hydrauliques à haut débit conviennent aux unités de puissance hydraulique, aux conduites de retour, aux gros vérins, aux équipements lourds et aux systèmes nécessitant un mouvement rapide des actionneurs. Ces raccords ont généralement des passages internes plus grands et une perte de charge plus faible que les types compacts standard. Un raccord rapide hydraulique à haut débit doit toujours être vérifié par rapport à la pression nominale, à l'espace de connexion, à la structure de la vanne et à la compatibilité des flexibles.



Type de filetage : éviter les problèmes d'installation et de fuite

Types de filetage hydraulique courants

Un raccord rapide hydraulique peut utiliser BSP, NPT, métrique, JIC, ORFS, SAE ou d'autres formes de filetage en fonction de l'origine de l'équipement et de la conception du système. Ces types de filetage diffèrent par le pas, l'angle, la méthode d'étanchéité et la norme dimensionnelle, de sorte que la comparaison visuelle n'est pas fiable. Un filetage de raccord rapide hydraulique doit être confirmé par des spécifications, une jauge, un dessin ou un échantillon avant l'installation.

Correspondance des filetages mâles et femelles

Le filetage mâle et le filetage femelle d'un raccord rapide hydraulique doivent correspondre en termes de taille et de forme de filetage. Les filetages coniques et les filetages parallèles scellent différemment, et les forcer ensemble peut endommager le profil du filetage avant qu'une étanchéité sécurisée ne soit obtenue. Un raccord rapide hydraulique avec des filetages incompatibles peut fuir immédiatement ou échouer plus tard sous l'effet des vibrations et des cycles de pression.

Méthode de joint fileté

Un raccord rapide hydraulique peut assurer l'étanchéité grâce à une interférence de filetage, un joint torique, un siège conique, une rondelle collée ou d'autres structures d'étanchéité. La méthode d'étanchéité doit correspondre à la conception du port car le même filetage nominal peut utiliser des principes d'étanchéité différents. Lors du choix d'un raccord rapide hydraulique, le type de filetage et la structure du joint doivent être évalués ensemble au lieu d'être traités comme des détails séparés.



Types courants de raccords rapides hydrauliques

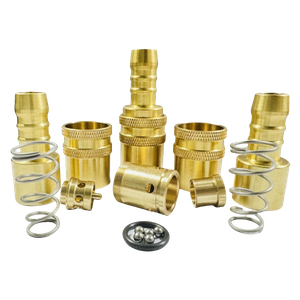

Accouplements à bille

Un raccord rapide hydraulique à bille utilise des billes de précision pour verrouiller la fiche et la prise ensemble lors de la connexion. Cette structure est largement utilisée car elle permet un fonctionnement manuel rapide et un engagement fiable dans de nombreux circuits hydrauliques généraux. Les conceptions de raccords rapides hydrauliques à bille sont souvent associées à la série ISO 7241 et aux applications hydrauliques agricoles.

Accouplements à face plate

Un raccord rapide hydraulique à face plate est conçu pour réduire les déversements d'huile et limiter l'inclusion d'air lors de la connexion et de la déconnexion. L'interface plate est plus facile à nettoyer avant la connexion, ce qui réduit l'entrée de contamination dans les systèmes hydrauliques sensibles. Les conceptions de raccords rapides hydrauliques à face plate ISO 16028 sont courantes dans les équipements de construction, l'hydraulique mobile et les applications nécessitant une déconnexion plus propre.

Accouplements filetés

Un raccord rapide hydraulique fileté utilise une connexion à vis pour créer un engagement mécanique solide entre les moitiés mâle et femelle. Cette conception est adaptée aux hautes pressions, aux impulsions de pression, aux fortes vibrations et aux conditions de terrain difficiles où une déconnexion accidentelle doit être évitée. Un raccord rapide hydraulique fileté peut prendre plus de temps à se connecter, mais il offre une rétention sécurisée sous des charges hydrauliques exigeantes.

Accouplements push-pull et à baïonnette

Un raccord rapide hydraulique push-pull permet la connexion et la déconnexion par mouvement axial, ce qui le rend pratique pour les changements fréquents de tuyaux. Un raccord rapide hydraulique à baïonnette utilise une action de torsion et de verrouillage qui combine un fonctionnement rapide avec un positionnement mécanique. Ces conceptions conviennent lorsque la vitesse de connexion est importante, mais que la pression nominale, les exigences de débit et la norme d'échange doivent encore être confirmées.

Sélection des matériaux et des joints

Matériaux courants du corps

Un raccord rapide hydraulique en acier au carbone est largement utilisé dans les systèmes hydrauliques industriels et mobiles car il offre une résistance élevée et un contrôle pratique des coûts. Un raccord rapide hydraulique en acier inoxydable est préféré pour les environnements corrosifs, l'exposition aux produits chimiques, les conditions marines et les applications nécessitant une plus grande résistance à la corrosion. Un raccord rapide hydraulique en laiton peut convenir à certains systèmes de fluides à basse pression, mais les applications d'huile hydraulique à haute pression nécessitent une confirmation minutieuse des caractéristiques nominales.

Compatibilité des matériaux de joint

Le joint à l’intérieur d’un raccord rapide hydraulique doit correspondre à l’huile hydraulique, à la plage de température, aux additifs et à l’exposition chimique possible. Le NBR est courant pour l’huile hydraulique minérale, tandis que le FKM est souvent sélectionné pour des températures plus élevées ou une résistance chimique plus forte. De l'EPDM, du PTFE et d'autres matériaux peuvent être nécessaires lorsque le raccord rapide hydraulique fonctionne avec des fluides spéciaux plutôt qu'avec de l'huile hydraulique standard.

Traitement de surface et résistance à la corrosion

Le traitement de surface affecte l'apparence à long terme et la résistance à la corrosion d'un coupleur rapide hydraulique, en particulier dans les machines extérieures et les équipements agricoles. Le zingage, le nickelage et d’autres revêtements sont couramment utilisés pour améliorer la protection des accouplements en acier au carbone. Si le raccord rapide hydraulique fonctionne dans des conditions humides, chimiques ou marines, l'acier inoxydable ou une protection de surface améliorée doivent être envisagés.



Comment choisir le bon raccord rapide hydraulique

Étape 1 : Confirmer l'application et le milieu liquide

La première étape de la sélection des raccords rapides hydrauliques consiste à identifier le type de machine, l'environnement de travail et le fluide fluide. L'huile hydraulique, l'eau glycolée, les fluides chimiques et les fluides de contrôle de température peuvent nécessiter différents matériaux de joint et de corps. Un coupleur rapide hydraulique utilisé à l’extérieur peut également nécessiter une protection contre la corrosion plus forte que celui utilisé dans une unité hydraulique intérieure propre.

Étape 2 : Vérifiez la pression et le débit

Un raccord rapide hydraulique doit correspondre à la pression de service et résister à la pression maximale attendue sans défaillance du joint ni déconnexion accidentelle. Le débit doit être vérifié ainsi que la taille de l'alésage de l'accouplement pour éviter les restrictions et les pertes de pression. Si le raccord rapide hydraulique est utilisé dans une conduite de retour à haut débit ou dans un circuit de cylindre rapide, une conception de passage plus grande peut être nécessaire.

Étape 3 : Confirmer le type de filetage et la norme de couplage

Le type de filetage, la taille du filetage, l'extrémité mâle ou femelle et la méthode d'étanchéité doivent être confirmés avant de commander un raccord rapide hydraulique. La norme de couplage doit également correspondre à la fiche ou à la prise existante, en particulier lors du remplacement d'une moitié seulement d'une connexion. Un raccord rapide hydraulique avec le bon filetage mais une mauvaise série d'échange peut toujours ne pas se connecter correctement.

Étape 4 : Vérifier le matériau, le joint et la fréquence de fonctionnement

La sélection des matériaux doit tenir compte de la pression, de la corrosion, de l'impact mécanique et de l'environnement d'exploitation. La sélection du joint doit tenir compte de la compatibilité des fluides, de la plage de température et de la fréquence de connexion. Un raccord rapide hydraulique utilisé plusieurs fois par jour nécessite des composants de verrouillage durables et des performances d'étanchéité stables sur des cycles répétés.



Conclusion

La sélection du raccord rapide hydraulique approprié nécessite un examen technique de la pression nominale, du débit, du type de filetage, de la norme d'accouplement, du matériau, de la compatibilité des joints et des conditions de travail réelles. Un raccord rapide hydraulique correctement spécifié améliore la stabilité de l'étanchéité, réduit la perte de fluide, contrôle la chute de pression, protège les filetages et assure le fonctionnement constant de l'équipement hydraulique. Pour les systèmes hydrauliques impliquant des machines industrielles, des équipements agricoles, des équipements de construction ou des exigences de connexion de fluide personnalisées, Dongguan Tianying Mold Fitting Co., Ltd. peut fournir des options de couplage rapide hydraulique basées sur des dessins, des échantillons, des données de pression, du débit, des spécifications de filetage et des conditions d'application.



FAQ

Comment choisir le bon raccord rapide hydraulique ?

Un raccord rapide hydraulique doit être choisi en vérifiant la pression nominale, le débit, le type de filetage, la norme, le matériau, le joint et l'environnement d'exploitation. La fiche ou la prise existante doit être identifiée avant de remplacer un seul côté de la connexion. L'apparence seule ne suffit pas, car un coupleur rapide hydraulique peut se ressembler tout en ayant des dimensions internes différentes.

Quelle pression nominale doit avoir un raccord rapide hydraulique ?

Un raccord rapide hydraulique doit avoir une pression nominale de service égale ou supérieure à la pression réelle du système. La pression de pointe et l'impulsion de pression doivent également être prises en compte car les systèmes hydrauliques subissent souvent de courtes coups de bélier. La pression d'éclatement ne doit pas être utilisée comme valeur de fonctionnement normale pour la sélection du raccord rapide hydraulique.

La taille de l’accouplement affecte-t-elle le débit hydraulique ?

La taille de l'accouplement affecte directement le débit hydraulique car l'alésage interne détermine la résistance à travers la connexion. Si un raccord rapide hydraulique est trop petit, il peut créer une chute de pression, un échauffement de l'huile et un mouvement plus lent de l'actionneur. La taille du raccord doit correspondre à la taille du tuyau, au débit requis et à la perte de pression acceptable.
