Hướng dẫn lựa chọn khớp nối nhanh thủy lực: Áp suất, tốc độ dòng chảy và loại ren

Khớp nối nhanh thủy lực được sử dụng để kết nối và ngắt kết nối các dòng chất lỏng thủy lực một cách nhanh chóng trong khi vẫn duy trì sự ổn định áp suất, độ tin cậy bịt kín và an toàn vận hành. Trong máy móc di động, thiết bị nông nghiệp, bộ nguồn thủy lực, máy công nghiệp và hệ thống thử nghiệm, Khớp nối nhanh thủy lực không chính xác có thể tạo ra rò rỉ, giảm áp suất, hạn chế dòng chảy, hư hỏng ren và thời gian ngừng hoạt động không mong muốn. Lựa chọn phù hợp đòi hỏi phải xem xét đầy đủ về định mức áp suất, tốc độ dòng chảy, loại ren, tiêu chuẩn khớp nối, vật liệu thân, vật liệu bịt kín, môi trường chất lỏng và tần số kết nối thay vì chỉ dựa vào kích thước hoặc hình thức bên ngoài.

Chìa khóa mang đi

●  Khớp nối nhanh thủy lực phải phù hợp với áp suất, lưu lượng, ren, chất lỏng và tiêu chuẩn.

●  Áp suất làm việc quan trọng hơn áp suất nổ trong hoạt động hàng ngày.

●  Tốc độ dòng chảy ảnh hưởng đến sự sụt giảm áp suất, sự sinh nhiệt và tốc độ của bộ truyền động.

●  Loại ren phải phù hợp với ống mềm, ống góp, khối van hoặc cổng thiết bị.

●  ISO 7241, ISO 16028 và ISO 5675 ảnh hưởng đến khả năng thay thế lẫn nhau.

●  Thiết kế mặt phẳng, dạng bi, ren và kéo đẩy phù hợp với các nhiệm vụ thủy lực khác nhau.

●  Việc lựa chọn vật liệu và con dấu ảnh hưởng đến khả năng chống ăn mòn và tuổi thọ sử dụng.



Khớp nối nhanh thủy lực là gì?

Chức năng cơ bản trong hệ thống thủy lực

Khớp nối nhanh thủy lực cho phép kết nối các ống thủy lực, đường ống, xi lanh, dụng cụ và cổng thiết bị mà không cần tháo dỡ toàn bộ mạch chất lỏng. Cấu trúc van bên trong của Khớp nối nhanh thủy lực kiểm soát việc giữ chất lỏng trong quá trình ngắt kết nối và giảm thất thoát chất lỏng khi đường dây bị tách ra. Khớp nối nhanh thủy lực được lựa chọn tốt sẽ duy trì tính toàn vẹn của mạch đồng thời cho phép bảo trì, trao đổi công cụ và thay đổi cấu hình máy nhanh hơn.

Ứng dụng công nghiệp phổ biến

Khớp nối nhanh thủy lực thường được sử dụng trong máy xây dựng, máy kéo nông nghiệp, máy ép thủy lực, thiết bị nâng hạ, thiết bị phun, máy công cụ và hệ thống thủy lực di động. Trong các ứng dụng này, Khớp nối nhanh thủy lực phải xử lý độ rung, dao động áp suất, tiếp xúc với chất bẩn và các chu kỳ kết nối lặp đi lặp lại. Việc lựa chọn Khớp nối nhanh thủy lực công nghiệp thường phụ thuộc vào việc hệ thống có yêu cầu khả năng chịu áp suất cao, độ rò rỉ thấp, lắp đặt nhỏ gọn hay vận hành thủ công thường xuyên hay không.

Tại sao lựa chọn sai gây ra thất bại

Khớp nối nhanh thủy lực có kích thước nhỏ có thể hạn chế dòng dầu và tăng độ sụt áp, điều này có thể làm giảm tốc độ của bộ truyền động và tạo ra nhiệt không cần thiết. Khớp nối nhanh thủy lực với loại ren sai có thể làm hỏng cổng thiết bị hoặc không bịt kín dưới áp suất. Tiêu chuẩn Khớp nối nhanh thủy lực không khớp có thể trông giống nhau ở bên ngoài nhưng vẫn bị lỗi do rãnh khóa, hành trình van và vị trí bịt kín không căn chỉnh chính xác.

Đánh giá áp lực: Yếu tố lựa chọn đầu tiên

Áp suất làm việc và áp suất nổ

Áp suất làm việc là áp suất vận hành bình thường mà Khớp nối nhanh thủy lực có thể chịu được trong quá trình vận hành liên tục. Áp suất nổ là giá trị thử nghiệm phá hủy và không được sử dụng làm giới hạn vận hành hàng ngày cho Khớp nối nhanh thủy lực. Lựa chọn Khớp nối nhanh thủy lực an toàn nên sử dụng áp suất làm việc làm tham chiếu chính và bao gồm một mức dự phòng cho các xung áp suất.

Áp lực tăng đột biến và biên độ an toàn

Hệ thống thủy lực thường gặp hiện tượng tăng áp suất khi xi lanh đảo chiều, van đóng nhanh hoặc tải thay đổi đột ngột. Khớp nối nhanh thủy lực chỉ phù hợp với áp suất danh nghĩa có thể bị hỏng sớm hơn nếu hệ thống thực thường xuyên tạo ra áp suất va đập. Đối với các ứng dụng Khớp nối nhanh thủy lực hạng nặng, xếp hạng được chọn phải xem xét áp suất làm việc, áp suất đỉnh, độ rung và chu kỳ làm việc cùng nhau.

Ứng dụng thủy lực áp suất cao

Các thiết kế Khớp nối nhanh thủy lực có ren hoặc bắt vít thường được sử dụng ở những nơi có áp suất cao, rung động mạnh hoặc xung áp suất. Những thiết kế này thường cung cấp khả năng tương tác cơ học mạnh hơn so với các khớp nối vận hành bằng ống bọc đơn giản, mặc dù tốc độ kết nối có thể chậm hơn. Trong việc lựa chọn Khớp nối nhanh thủy lực áp suất cao, độ bền khóa và độ ổn định khi nén của phốt quan trọng hơn sự thuận tiện.



Tốc độ dòng chảy: Kích thước khớp nối ảnh hưởng đến hiệu suất thủy lực như thế nào

Lỗ khoan bên trong và giảm áp suất

Lỗ khoan bên trong của Khớp nối nhanh thủy lực ảnh hưởng trực tiếp đến khả năng cản dòng chảy bên trong mạch thủy lực. Nếu lỗ khoan của Khớp nối nhanh thủy lực quá nhỏ, vận tốc dầu sẽ tăng và tổn thất áp suất trở nên đáng kể hơn trên điểm kết nối. Việc giảm áp suất quá mức thông qua Khớp nối nhanh thủy lực có thể làm giảm hiệu suất hệ thống, tăng nhiệt và ảnh hưởng đến hiệu suất của bộ truyền động.

Tốc độ dòng chảy phù hợp với kích thước ống

Nên chọn Khớp nối nhanh thủy lực theo tốc độ dòng chảy yêu cầu và kích thước ống được kết nối. Chỉ khớp với kích thước ren là không đủ vì Khớp nối nhanh thủy lực có thể có kết nối bên ngoài chính xác nhưng vẫn có đường dẫn bên trong quá nhỏ so với dòng hệ thống. Kích thước khớp nối nhanh thủy lực chính xác sẽ giữ tốc độ chất lỏng trong phạm vi thực tế và giảm tổn thất năng lượng không cần thiết.

Khi nào nên chọn khớp nối dòng chảy cao

Các tùy chọn Khớp nối nhanh thủy lực dòng chảy cao phù hợp cho các bộ nguồn thủy lực, đường hồi lưu, xi lanh lớn, thiết bị nặng và các hệ thống yêu cầu chuyển động truyền động nhanh. Các khớp nối này thường có đường dẫn bên trong lớn hơn và độ giảm áp suất thấp hơn so với các loại nhỏ gọn tiêu chuẩn. Khớp nối nhanh thủy lực dòng cao vẫn phải được kiểm tra dựa trên mức áp suất, không gian kết nối, cấu trúc van và khả năng tương thích của ống.



Loại chủ đề: Tránh các vấn đề về cài đặt và rò rỉ

Các loại ren thủy lực phổ biến

Khớp nối nhanh thủy lực có thể sử dụng BSP, NPT, số liệu, JIC, ORFS, SAE hoặc các dạng ren khác tùy thuộc vào nguồn gốc thiết bị và thiết kế hệ thống. Các loại ren này khác nhau về bước, góc, phương pháp bịt kín và tiêu chuẩn kích thước, do đó việc so sánh trực quan là không đáng tin cậy. Ren Khớp nối nhanh thủy lực phải được xác nhận bằng thông số kỹ thuật, thước đo, bản vẽ hoặc mẫu trước khi lắp đặt.

Kết hợp chủ đề nam và nữ

Ren đực và ren cái của Khớp nối nhanh thủy lực phải khớp nhau cả về kích thước và dạng ren. Ren côn và ren song song bịt kín khác nhau và việc buộc chúng lại với nhau có thể làm hỏng biên dạng ren trước khi đạt được độ kín an toàn. Khớp nối nhanh thủy lực có ren không khớp có thể bị rò rỉ ngay lập tức hoặc hỏng sau đó dưới tác động của chu trình rung và áp suất.

Phương pháp đóng dấu ren

Khớp nối nhanh thủy lực có thể bịt kín thông qua nhiễu ren, vòng đệm mặt vòng chữ O, đế hình nón, vòng đệm ngoại quan hoặc các cấu trúc bịt kín khác. Phương pháp bịt kín phải phù hợp với thiết kế cổng vì cùng một ren danh nghĩa có thể sử dụng các nguyên tắc bịt kín khác nhau. Khi chọn Khớp nối nhanh thủy lực, loại ren và cấu trúc phốt phải được đánh giá cùng nhau thay vì xử lý như các chi tiết riêng biệt.



Các loại khớp nối nhanh thủy lực phổ biến

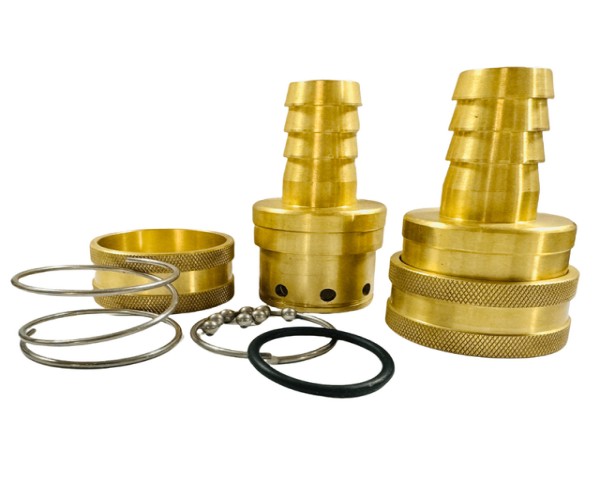

Khớp nối loại bóng

Khớp nối nhanh thủy lực loại bóng sử dụng các quả bóng chính xác để khóa phích cắm và ổ cắm với nhau trong quá trình kết nối. Cấu trúc này được sử dụng rộng rãi vì nó mang lại khả năng vận hành thủ công nhanh chóng và sự tham gia đáng tin cậy trong nhiều mạch thủy lực nói chung. Các thiết kế Khớp nối nhanh thủy lực loại bóng thường gắn liền với dòng sản phẩm ISO 7241 và các ứng dụng thủy lực nông nghiệp.

Khớp nối mặt phẳng

Khớp nối nhanh thủy lực mặt phẳng được thiết kế để giảm sự cố tràn dầu và hạn chế đưa không khí vào trong quá trình kết nối và ngắt kết nối. Giao diện phẳng dễ dàng lau sạch hơn trước khi kết nối, giúp giảm ô nhiễm xâm nhập vào hệ thống thủy lực nhạy cảm. Thiết kế Khớp nối nhanh thủy lực mặt phẳng ISO 16028 phổ biến trong thiết bị xây dựng, thủy lực di động và các ứng dụng yêu cầu ngắt kết nối sạch hơn.

Khớp nối ren

Khớp nối nhanh thủy lực có ren sử dụng kết nối vít để tạo ra sự gắn kết cơ học mạnh mẽ giữa hai nửa nam và nữ. Thiết kế này phù hợp với áp suất cao, xung áp suất, độ rung lớn và điều kiện hiện trường khắc nghiệt, nơi phải tránh tình trạng ngắt kết nối ngẫu nhiên. Khớp nối nhanh thủy lực có ren có thể mất nhiều thời gian hơn để kết nối nhưng nó mang lại khả năng duy trì an toàn dưới tải trọng thủy lực đòi hỏi khắt khe.

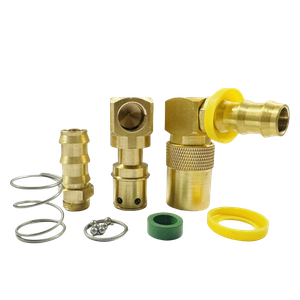

Khớp nối kéo đẩy và lưỡi lê

Khớp nối nhanh thủy lực kéo đẩy cho phép kết nối và ngắt kết nối thông qua chuyển động dọc trục, giúp việc thay ống thường xuyên trở nên thiết thực. Khớp nối nhanh thủy lực lưỡi lê sử dụng hành động xoắn và khóa kết hợp thao tác nhanh với định vị cơ học. Những thiết kế này phù hợp khi tốc độ kết nối là quan trọng nhưng định mức áp suất, yêu cầu về lưu lượng và tiêu chuẩn trao đổi vẫn cần được xác nhận.

Lựa chọn vật liệu và con dấu

Vật liệu cơ thể thông thường

Khớp nối nhanh thủy lực bằng thép carbon được sử dụng rộng rãi trong các hệ thống thủy lực công nghiệp và di động vì nó mang lại độ bền cao và kiểm soát chi phí thực tế. Khớp nối nhanh thủy lực bằng thép không gỉ được ưu tiên cho môi trường ăn mòn, tiếp xúc với hóa chất, điều kiện hàng hải và các ứng dụng yêu cầu khả năng chống ăn mòn cao hơn. Khớp nối nhanh thủy lực bằng đồng thau có thể phù hợp với các hệ thống chất lỏng có áp suất thấp hơn được chọn, nhưng các ứng dụng dầu thủy lực áp suất cao yêu cầu xác nhận xếp hạng cẩn thận.

Khả năng tương thích vật liệu con dấu

Vòng đệm bên trong Khớp nối nhanh thủy lực phải phù hợp với dầu thủy lực, phạm vi nhiệt độ, chất phụ gia và khả năng tiếp xúc với hóa chất. NBR thường dùng cho dầu thủy lực khoáng, trong khi FKM thường được chọn cho nhiệt độ cao hơn hoặc khả năng kháng hóa chất mạnh hơn. EPDM, PTFE và các vật liệu khác có thể được yêu cầu khi Khớp nối nhanh thủy lực hoạt động với chất lỏng đặc biệt thay vì dầu thủy lực tiêu chuẩn.

Xử lý bề mặt và chống ăn mòn

Việc xử lý bề mặt ảnh hưởng đến hình thức lâu dài và khả năng chống ăn mòn của Khớp nối nhanh thủy lực, đặc biệt là trong máy móc ngoài trời và thiết bị nông nghiệp. Mạ kẽm, mạ niken và các lớp phủ khác thường được sử dụng để cải thiện khả năng bảo vệ trên các khớp nối bằng thép cacbon. Nếu Khớp nối nhanh thủy lực hoạt động trong điều kiện ẩm ướt, hóa chất hoặc biển, thì nên xem xét sử dụng thép không gỉ hoặc tăng cường bảo vệ bề mặt.



Cách chọn khớp nối nhanh thủy lực phù hợp

Bước 1: Xác nhận ứng dụng và môi trường chất lỏng

Bước đầu tiên trong việc lựa chọn Khớp nối nhanh thủy lực là xác định loại máy, môi trường làm việc và môi trường chất lỏng. Dầu thủy lực, nước-glycol, chất lỏng hóa học và chất lỏng kiểm soát nhiệt độ có thể yêu cầu các vật liệu làm kín và vật liệu thân máy khác nhau. Khớp nối nhanh thủy lực được sử dụng ngoài trời cũng có thể cần khả năng chống ăn mòn mạnh hơn so với khớp nối được sử dụng trong bộ thủy lực sạch trong nhà.

Bước 2: Kiểm tra áp suất và tốc độ dòng chảy

Khớp nối nhanh thủy lực phải phù hợp với áp suất làm việc và chịu được áp suất cao nhất dự kiến ​​mà không bị hỏng phớt hoặc ngắt kết nối do tai nạn. Tốc độ dòng chảy phải được kiểm tra cùng với kích thước lỗ khớp nối để tránh hạn chế và tổn thất áp suất. Nếu Khớp nối nhanh thủy lực được sử dụng trong đường hồi lưu dòng chảy cao hoặc mạch xi lanh nhanh, có thể cần phải thiết kế đường dẫn lớn hơn.

Bước 3: Xác nhận loại ren và tiêu chuẩn khớp nối

Loại ren, kích thước ren, đầu đực hoặc đầu cái và phương pháp bịt kín phải được xác nhận trước khi đặt hàng Khớp nối nhanh thủy lực. Tiêu chuẩn ghép nối cũng phải phù hợp với phích cắm hoặc ổ cắm hiện có, đặc biệt khi chỉ thay thế một nửa kết nối. Khớp nối nhanh thủy lực có ren đúng nhưng chuỗi trao đổi sai vẫn có thể không kết nối chính xác.

Bước 4: Xác minh vật liệu, con dấu và tần suất hoạt động

Lựa chọn vật liệu nên xem xét áp suất, sự ăn mòn, tác động cơ học và môi trường vận hành. Lựa chọn con dấu nên xem xét khả năng tương thích chất lỏng, phạm vi nhiệt độ và tần số kết nối. Khớp nối nhanh thủy lực được sử dụng nhiều lần trong ngày đòi hỏi các bộ phận khóa bền và hiệu suất bịt kín ổn định trong các chu kỳ lặp đi lặp lại.



Phần kết luận

Việc lựa chọn Khớp nối nhanh thủy lực chính xác đòi hỏi phải xem xét kỹ thuật về định mức áp suất, tốc độ dòng chảy, loại ren, tiêu chuẩn khớp nối, vật liệu, khả năng tương thích của phốt và điều kiện làm việc thực tế. Khớp nối nhanh thủy lực được chỉ định phù hợp sẽ cải thiện độ ổn định bịt kín, giảm thất thoát chất lỏng, kiểm soát độ giảm áp suất, bảo vệ ren và giữ cho thiết bị thủy lực hoạt động ổn định. Đối với các hệ thống thủy lực liên quan đến máy móc công nghiệp, thiết bị nông nghiệp, thiết bị xây dựng hoặc các yêu cầu kết nối chất lỏng tùy chỉnh, Công ty TNHH lắp khuôn Đông Quan Tianying có thể cung cấp các tùy chọn Khớp nối nhanh thủy lực dựa trên bản vẽ, mẫu, dữ liệu áp suất, tốc độ dòng chảy, thông số kỹ thuật ren và điều kiện ứng dụng.



Câu hỏi thường gặp

Làm cách nào để chọn khớp nối nhanh thủy lực phù hợp?

Nên chọn Khớp nối nhanh thủy lực bằng cách kiểm tra định mức áp suất, tốc độ dòng chảy, loại ren, tiêu chuẩn, vật liệu, con dấu và môi trường vận hành. Phải xác định phích cắm hoặc ổ cắm hiện có trước khi chỉ thay thế một bên của kết nối. Chỉ bề ngoài thôi là chưa đủ vì Khớp nối nhanh thủy lực có thể trông giống nhau nhưng có các kích thước bên trong khác nhau.

Khớp nối nhanh thủy lực nên có mức áp suất nào?

Khớp nối nhanh thủy lực phải có mức áp suất làm việc bằng hoặc cao hơn áp suất thực tế của hệ thống. Áp suất đỉnh và xung áp suất cũng cần được xem xét vì hệ thống thủy lực thường gặp phải các đợt tăng áp suất ngắn. Không nên sử dụng áp suất nổ làm giá trị vận hành bình thường để lựa chọn Khớp nối nhanh thủy lực.

Kích thước khớp nối có ảnh hưởng đến tốc độ dòng thủy lực không?

Kích thước khớp nối ảnh hưởng trực tiếp đến dòng thủy lực vì lỗ khoan bên trong xác định lực cản thông qua kết nối. Nếu Khớp nối nhanh thủy lực quá nhỏ, nó có thể tạo ra sự sụt giảm áp suất, làm nóng dầu và chuyển động của bộ truyền động chậm hơn. Kích thước khớp nối phải phù hợp với kích thước ống, lưu lượng yêu cầu và tổn thất áp suất có thể chấp nhận được.
