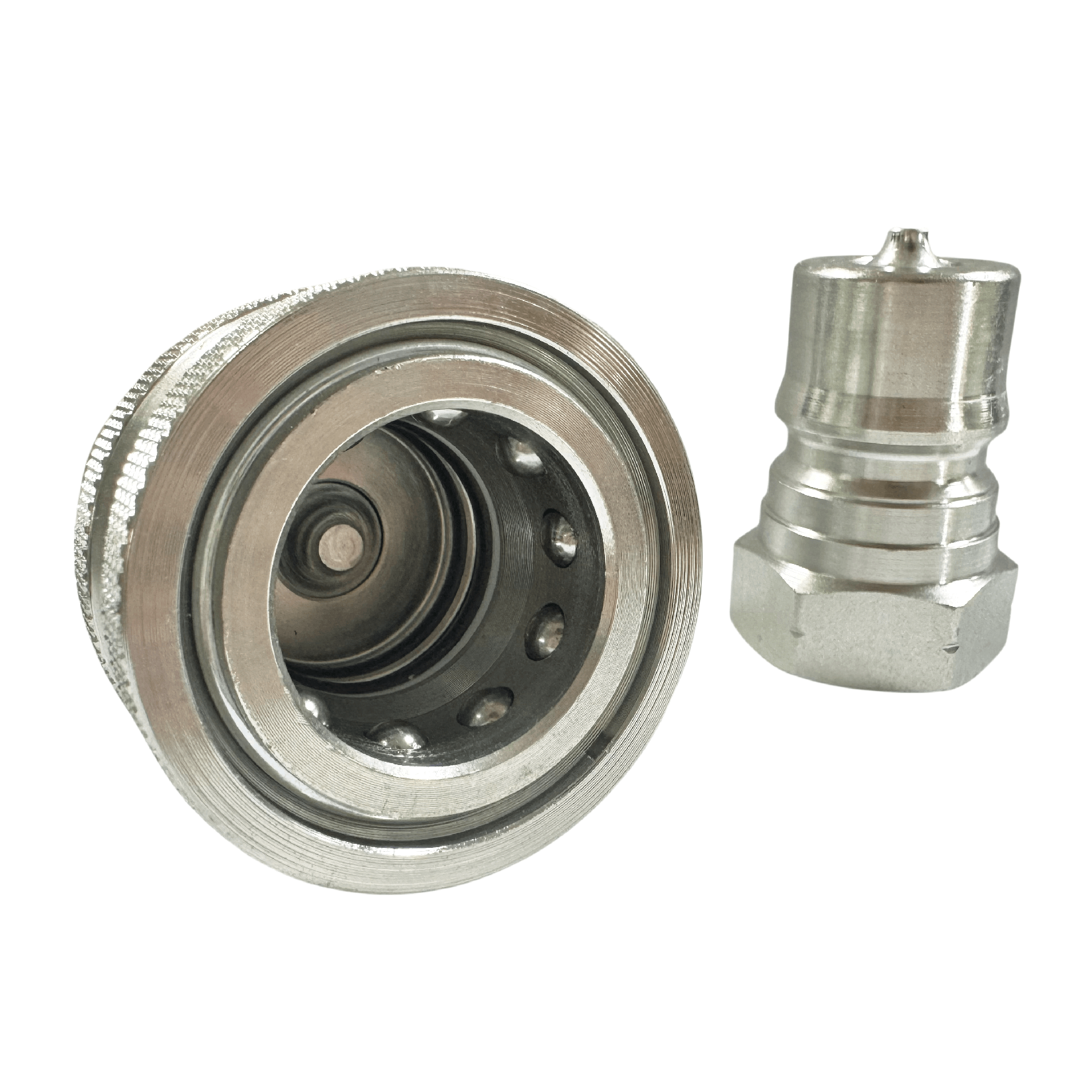

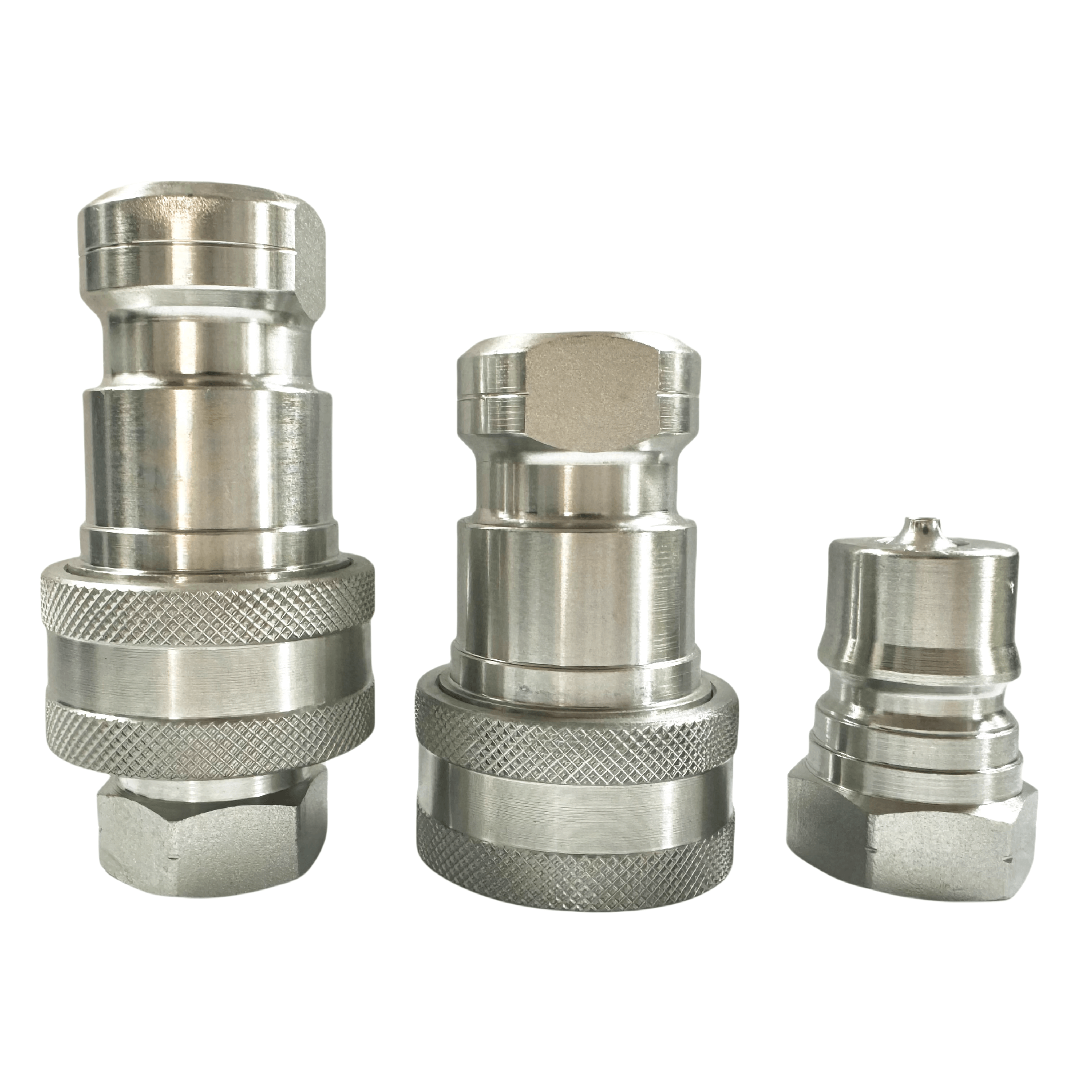

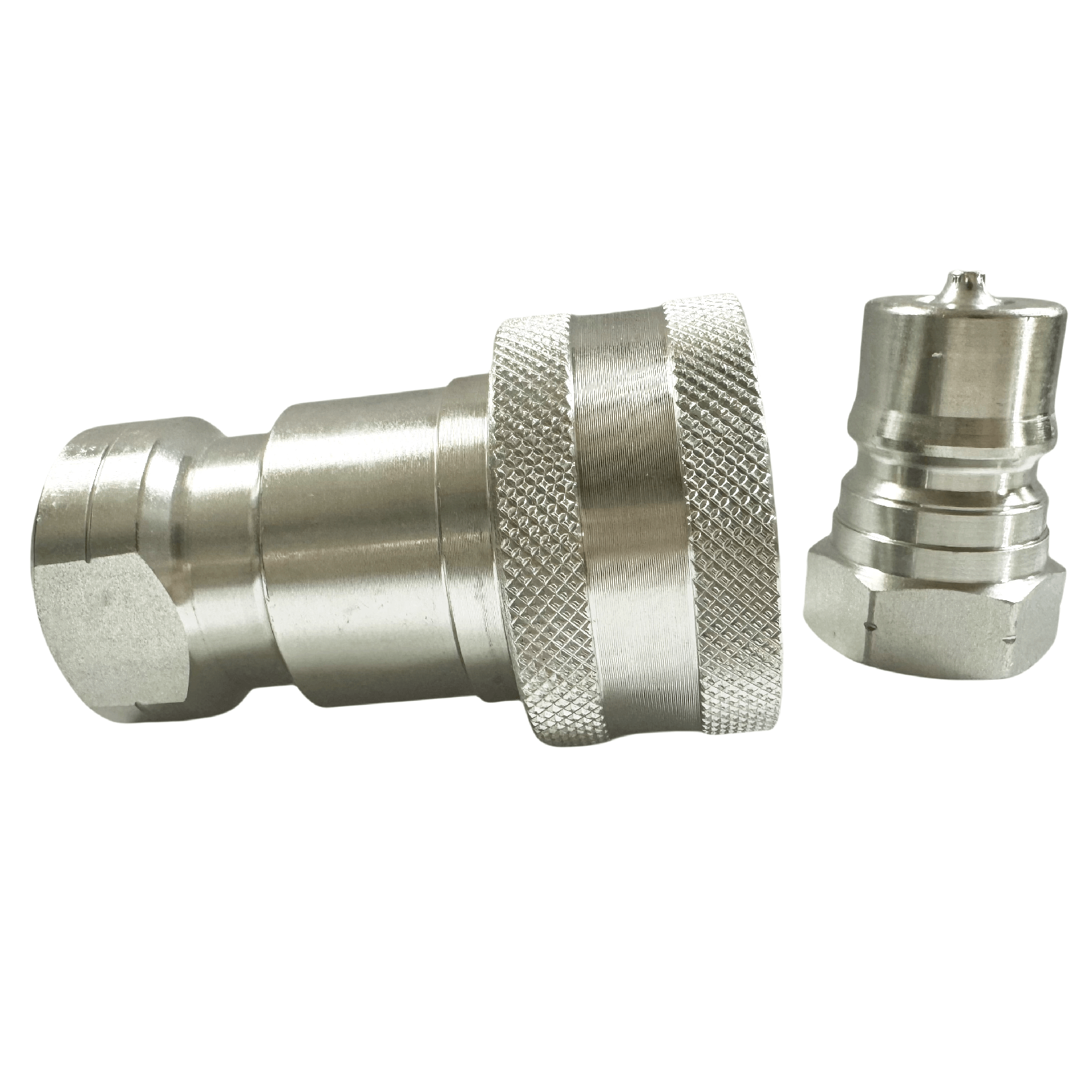

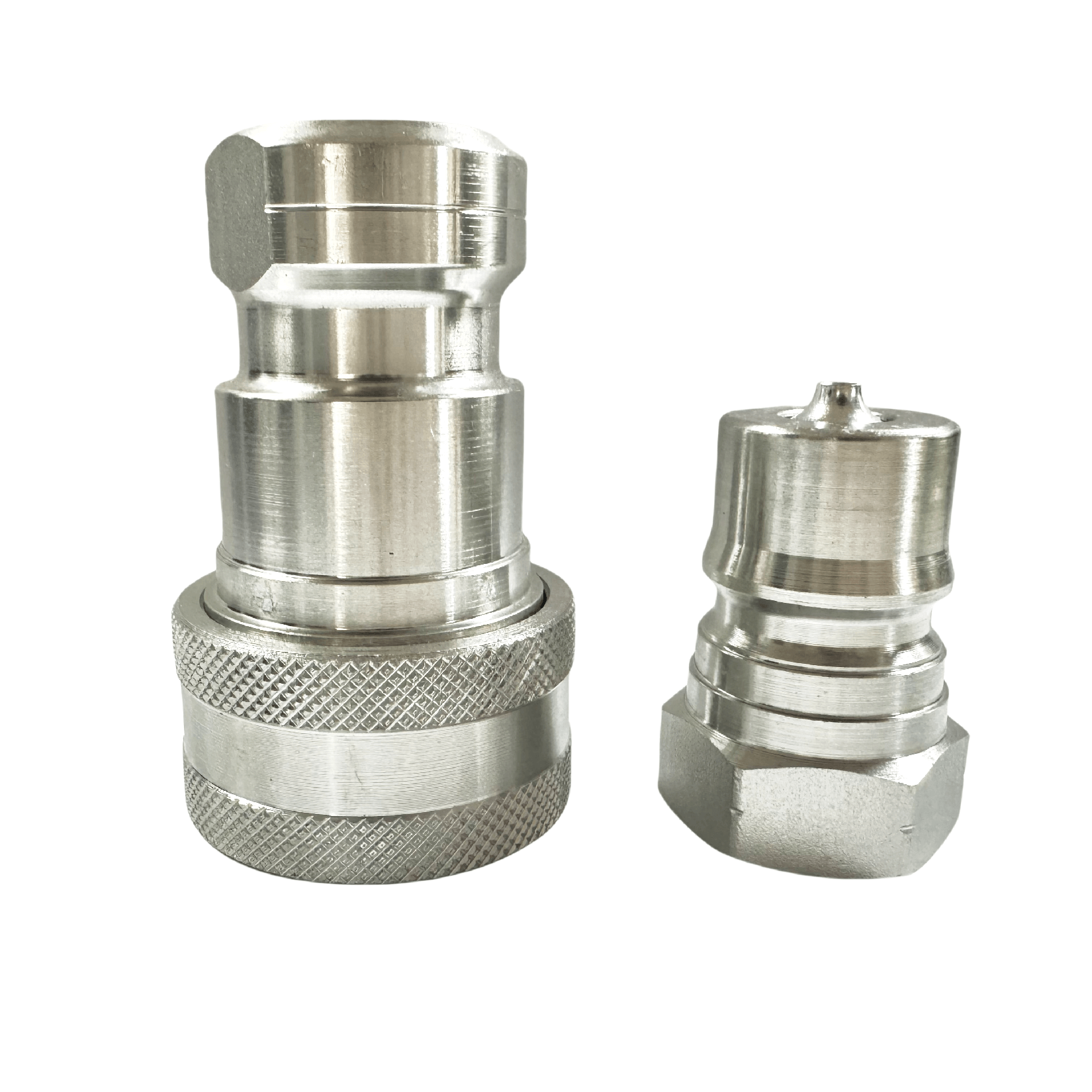

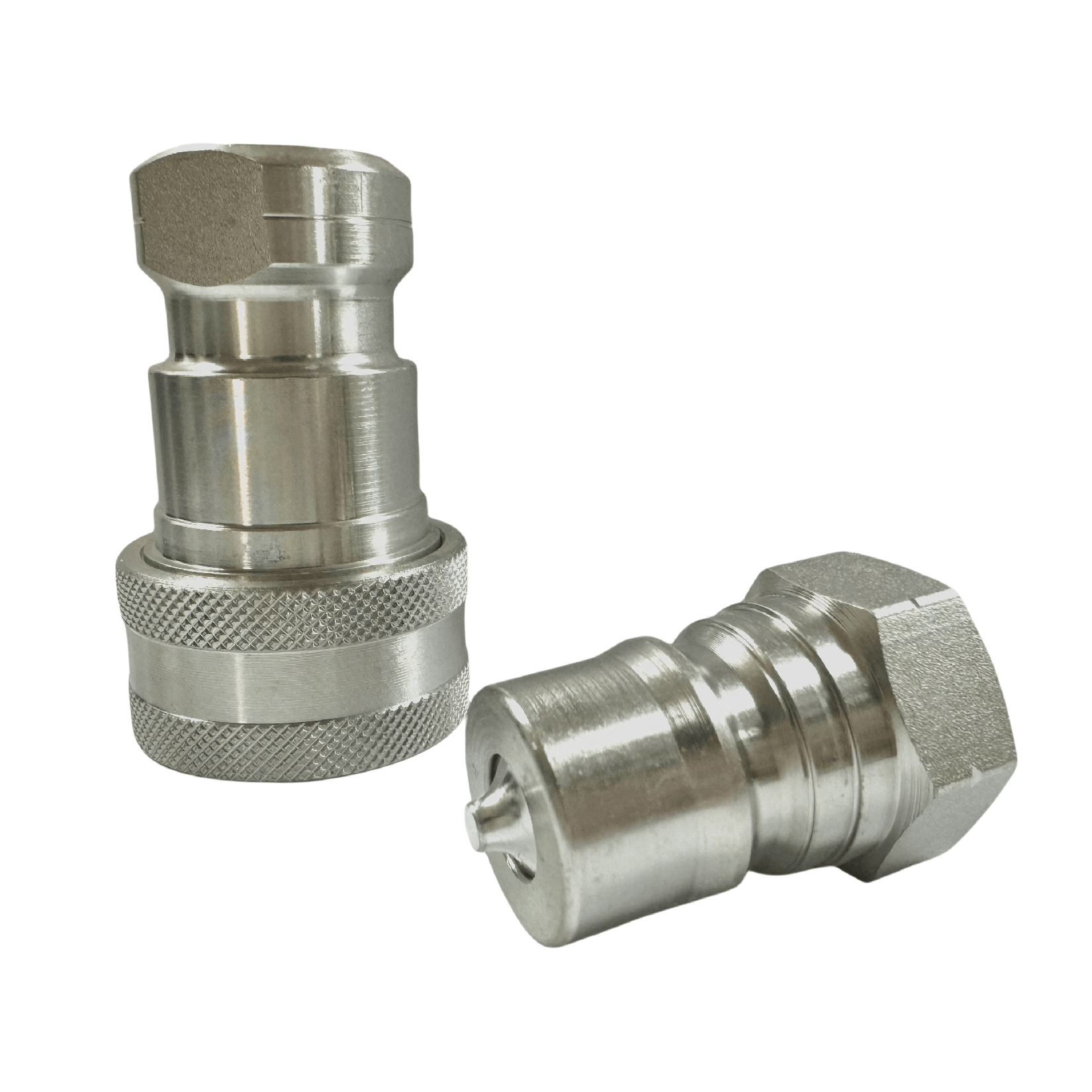

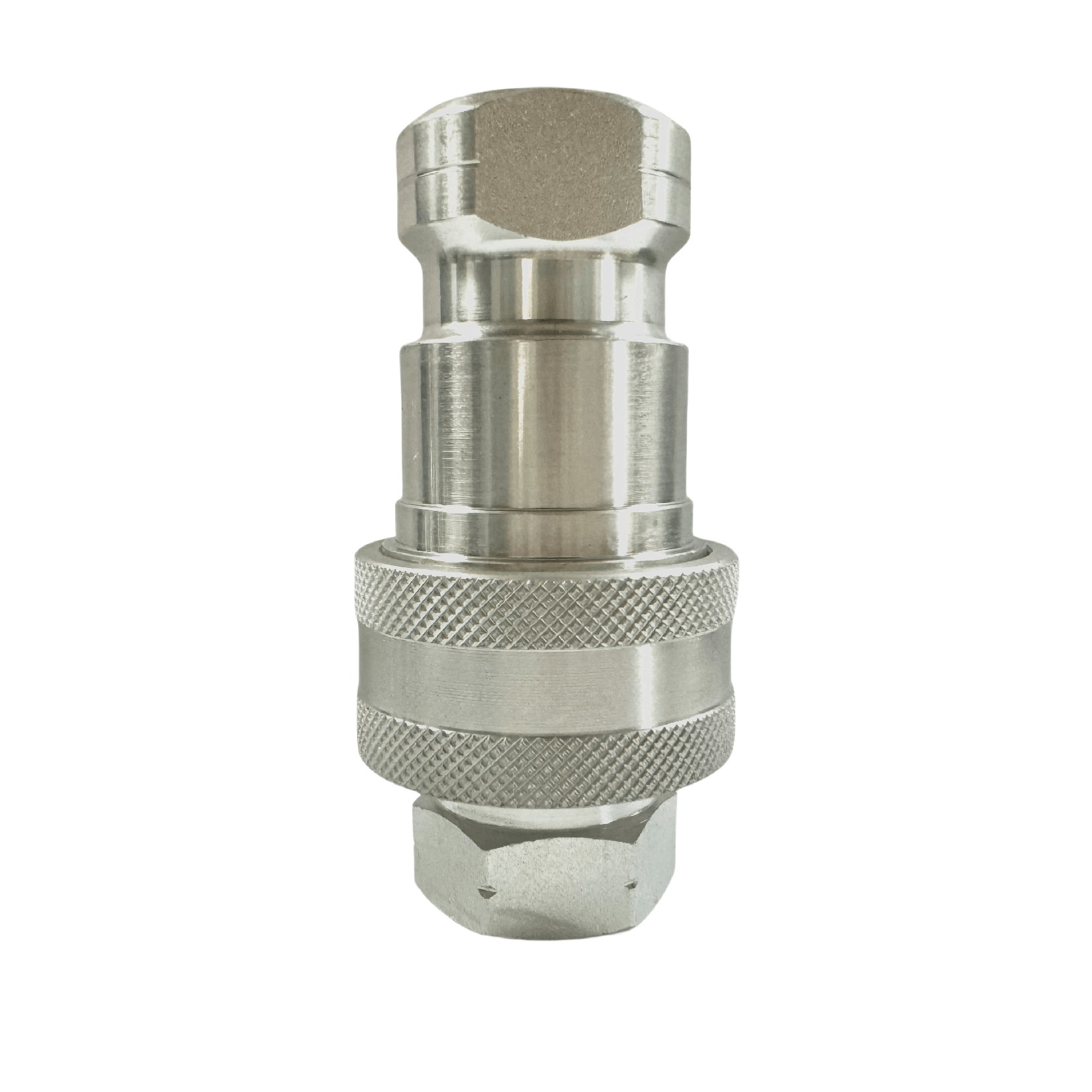

Szybkozłącze hydrauliczne ze stali węglowej, sześciokątne, szybkozłącze to wytrzymałe rozwiązanie do wysokociśnieniowych układów hydraulicznych, zaprojektowane w celu umożliwienia szybkich, szczelnych połączeń w zastosowaniach przemysłowych, mobilnych i morskich. Wykonane z poddanej obróbce cieplnej stali węglowej (ASTM A105, wytrzymałość na rozciąganie 485 MPa) z ocynkowanym wykończeniem (grubość 8 μm), to sprzęgło ma sześciokątny korpus ułatwiający dokręcanie kluczem oraz sprężynowy mechanizm blokujący, który wytrzymuje wibracje i skoki ciśnienia. Samouszczelniająca konstrukcja zapobiega utracie płynu podczas rozłączania, dzięki czemu idealnie nadaje się do zastosowań, w których bezpieczeństwo, wydajność i niezawodność są najważniejsze, takich jak maszyny budowlane, sprzęt rolniczy i hydraulika przemysłowa.
1. Praca przy wysokich ciśnieniach : sprzęgło przystosowane do ciśnień roboczych do 400 barów (5800 PSI) i ciśnień rozrywających do 1200 barów wytrzymuje ekstremalne obciążenia hydrauliczne w ciężkich zastosowaniach. Nakrętka sześciokątna (rozmiar klucza 17–32 mm) zapewnia doskonałe przenoszenie momentu obrotowego w porównaniu do korpusów okrągłych.
2. Technologia zaworów samouszczelniających : Zarówno złącza męskie, jak i żeńskie są wyposażone w zawory grzybkowe, które automatycznie odcinają przepływ płynu w przypadku rozłączenia, zatrzymując płyn w przewodach i zapobiegając przedostawaniu się powietrza lub wyciekom. Po podłączeniu zawory otwierają się całkowicie, minimalizując spadek ciśnienia (≤0,5 bar przy przepływie 50 l/min).
3. Konstrukcja odporna na korozję : Korpus ze stali węglowej pokryty powłoką cynkowo-niklową (ASTM B633) zapewnia ponad 500 godzin odporności na mgłę solną, podczas gdy uszczelki FKM (standardowo) wytrzymują temperatury od -20°C do 200°C (-4°F do 392°F) i są kompatybilne z olejami mineralnymi, płynami syntetycznymi i mieszaninami wody i glikolu.
4. Ergonomiczna konstrukcja z szybkozłączem : radełkowany kołnierz blokujący umożliwia obsługę jedną ręką — wciśnij, aby podłączyć, pociągnij, aby rozłączyć — a dźwiękowa/dotykowa informacja zwrotna potwierdza pełne połączenie. Kompaktowa konstrukcja (długość: 85-150 mm w zależności od rozmiaru) mieści się w ciasnych przestrzeniach wokół cylindrów hydraulicznych i pomp.
5. Zgodność z normą ISO 7241-B : Zgodność z normami ISO 7241-B (żeńskie) i ISO 7241-A (męskie), zapewniając wymienność z większością światowych systemów szybkozłączy hydraulicznych (Parker, Eaton, Stucchi).
• Maszyny budowlane : łączy węże hydrauliczne w koparkach, ładowarkach i dźwigach w celu szybkiego mocowania łyżek, chwytaków i młotów, redukując przestoje podczas wymiany sprzętu.
• Sprzęt rolniczy : Stosowany w ciągnikach, kombajnach i opryskiwaczach do podłączania hydrauliki narzędzi, odporny na brud, wilgoć i resztki pożniwne w środowisku polowym.
• Hydraulika przemysłowa : Idealna do pras, hydrauliki formowania wtryskowego i wyposażenia hut stali, zapewniając niezawodne połączenia w warunkach wysokich wibracji i wysokich temperatur.
• Hydraulika morska : Nadaje się do żurawi okrętowych, stabilizatorów i układów sterowania, z opcjonalnymi wersjami ze stali nierdzewnej 316L dostępnymi w celu zapewnienia odporności na słoną wodę.
P: Czy tego złącza można używać z płynami hydraulicznymi na bazie wody??
Odp.: Tak, uszczelki FKM są kompatybilne z mieszaninami wody i glikolu (do 50% zawartości wody). W przypadku zastosowań z czystą wodą należy określić uszczelki EPDM zgodne z FDA (zamówienie niestandardowe).
P: Jaki jest zalecany moment dokręcania nakrętki sześciokątnej?
Odp.: Wartości momentu obrotowego różnią się w zależności od rozmiaru: 30–50 N·m dla 3/8” NPT, 50–80 N·m dla 1/2” NPT. Nadmierne dokręcenie może uszkodzić powierzchnię uszczelniającą – dla zachowania precyzji użyj klucza dynamometrycznego.
P: Jak zapobiec zamarzaniu kołnierza blokującego w zimnym klimacie?
Odp.: Podczas montażu nałóż cienką warstwę smaru niskotemperaturowego (np. smaru z kompleksem litowym do -40°C) na kołnierz i trzpienie zaworów.
P: Czy sprzęgło nadaje się do zastosowań próżniowych?
Odp.: Wytrzymuje podciśnienie do 90 kPa (ciśnienie absolutne), ale należy upewnić się, że materiał uszczelki (FKM/EPDM) jest przystosowany do pracy podciśnieniowej, aby zapobiec zapadnięciu się zaworu grzybkowego.
P: Czy mogę otrzymać to złącze z niestandardowymi typami gwintów (np. metrycznymi)?
Odp.: Tak, oferujemy gwinty NPT, BSPP i metryczne (M18x1,5-M33x2), z niestandardowymi rozmiarami gwintów dostępnymi dla zamówień ≥100 sztuk.
