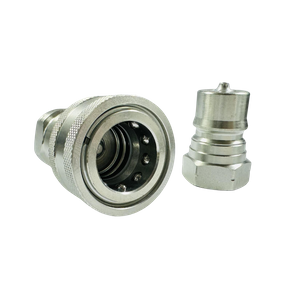

El acoplamiento de liberación rápida de acero al carbono Hydralic Hex Quick Connect es una solución de alta resistencia para sistemas hidráulicos de alta presión, diseñada para permitir conexiones rápidas y sin fugas en aplicaciones industriales, móviles y marinas. Construido con acero al carbono tratado térmicamente (ASTM A105, resistencia a la tracción 485 MPa) con un acabado galvanizado (grosor de 8 μm), este acoplamiento cuenta con un cuerpo hexagonal para un fácil ajuste con llave y un mecanismo de bloqueo con resorte que resiste vibraciones y aumentos repentinos de presión. El diseño autosellante evita la pérdida de fluido durante la desconexión, lo que lo hace ideal para aplicaciones donde la seguridad, la eficiencia y la confiabilidad son primordiales, como maquinaria de construcción, equipos agrícolas e hidráulica industrial.
1. Rendimiento de alta presión : Clasificado para presiones de trabajo de hasta 400 bar (5800 PSI) y presiones de estallido de 1200 bar, el acoplamiento maneja cargas hidráulicas extremas en aplicaciones de servicio pesado. La tuerca hexagonal (tamaño de llave de 17-32 mm) proporciona una transmisión de torsión superior en comparación con los cuerpos redondos.
2. Tecnología de válvula autosellante : Tanto los conectores macho como hembra cuentan con válvulas de asiento que cierran automáticamente el flujo de fluido cuando se desconectan, atrapando el fluido en las líneas y evitando la entrada de aire o derrames. Las válvulas se abren completamente cuando están conectadas, minimizando la caída de presión (≤0,5 bar a 50 L/min de flujo).
3. Construcción resistente a la corrosión : El cuerpo de acero al carbono con revestimiento de zinc y níquel (ASTM B633) ofrece más de 500 horas de resistencia a la niebla salina, mientras que los sellos FKM (estándar) soportan temperaturas de -20 °C a 200 °C (-4 °F a 392 °F) y son compatibles con aceites minerales, fluidos sintéticos y mezclas de agua y glicol.
4. Diseño ergonómico de conexión rápida : un collar de bloqueo moleteado permite la operación con una sola mano (empujar para conectar, tirar para desconectar) con retroalimentación audible/táctil que confirma el compromiso total. El diseño compacto (longitud: 85-150 mm según el tamaño) cabe en espacios reducidos alrededor de bombas y cilindros hidráulicos.
5. Compatibilidad ISO 7241-B : Cumple con las normas ISO 7241-B (hembra) e ISO 7241-A (macho), lo que garantiza la intercambiabilidad con la mayoría de los sistemas hidráulicos de conexión rápida globales (Parker, Eaton, Stucchi).
• Maquinaria de construcción : conecta mangueras hidráulicas en excavadoras, cargadoras y grúas para conectar rápidamente cucharones, garfios y martillos, reduciendo el tiempo de inactividad durante los cambios de equipo.
• Equipos agrícolas : Se utilizan en tractores, cosechadoras y pulverizadores para conectar el sistema hidráulico de los implementos, resistiendo la suciedad, la humedad y los restos de cultivos en entornos de campo.
• Hidráulica industrial : ideal para prensas, sistemas hidráulicos de moldeo por inyección y equipos de acería, ya que garantiza conexiones confiables en entornos de alta vibración y alta temperatura.
• Hidráulica marina : Adecuado para grúas, estabilizadores y sistemas de dirección a bordo, con versiones opcionales de acero inoxidable 316L disponibles para resistencia al agua salada.
P: ¿Se puede utilizar este acoplamiento con fluidos hidráulicos a base de agua??
R: Sí, los sellos FKM son compatibles con mezclas de agua y glicol (hasta un 50 % de contenido de agua). Para aplicaciones de agua pura, especifique sellos EPDM que cumplan con la FDA (pedido personalizado).
P: ¿Cuál es el par recomendado para apretar la tuerca hexagonal??
R: Los valores de torsión varían según el tamaño: 30-50 N·m para 3/8' NPT, 50-80 N·m para 1/2' NPT. Apretar demasiado puede dañar la superficie de sellado; utilice una llave dinamométrica para mayor precisión.
P: ¿Cómo evito que el collar de bloqueo se congele en climas fríos??
R: Aplique una capa delgada de grasa para bajas temperaturas (p. ej., grasa de complejo de litio clasificada para -40 °C) al collar y a los vástagos de la válvula durante la instalación.
P: ¿ El acoplamiento es adecuado para aplicaciones de vacío??
R: Admite vacío de hasta 90 kPa (presión absoluta), pero asegúrese de que el material del sello (FKM/EPDM) esté clasificado para vacío para evitar el colapso de la válvula de asiento.
P: ¿Puedo obtener este acoplamiento con tipos de rosca personalizados (por ejemplo, métrico)??
R: Sí, ofrecemos roscas NPT, BSPP y métricas (M18x1,5-M33x2), con tamaños de rosca personalizados disponibles para pedidos ≥100 unidades.
