Die Auswahl des richtigen Pneumatik- oder Flüssigkeitsanschlusses ist selten ein einfacher Katalogkauf. Nicht übereinstimmende Profile führen zu systemischen Druckabfällen, heimtückischen Luftlecks und ungeplanten Wartungsausfällen. Anlagenbetreiber unterschätzen häufig die kritische Natur dieser scheinbar kleinen Komponenten. Sich auf visuelle Ähnlichkeit statt auf genaue Spezifikationen zu verlassen, gefährdet die Systemintegrität und birgt erhebliche Sicherheitsrisiken. Es zwingt Luftkompressoren zu Überlastung, um unsichtbare Lecks auszugleichen.
In diesem Leitfaden werden die genauen technischen Kriterien aufgeschlüsselt, die zur Bewertung und Spezifizierung von a erforderlich sind Schnellkupplung nach europäischem Standard . Sie erfahren, wie Sie die Profilgeometrie genau überprüfen und die Durchflusskapazität an die Anwendungsanforderungen anpassen. Wir kümmern uns auch um die Auswahl geeigneter Gewindeausrichtungen und Materialien, um eine nahtlose Kreuzkompatibilität sicherzustellen. Durch die Befolgung dieser technischen Schritte können Sie neue Fluidkomponenten sicher in die bestehende Anlageninfrastruktur integrieren und die schwerwiegenden Risiken einer normübergreifenden Paarung mindern.
Die Profilgeometrie ist absolut: Europäische Standardprofile (typischerweise gekennzeichnet durch spezifische Steckerabmessungen wie 7,2 mm oder 7,4 mm) sind trotz optischer Ähnlichkeiten nicht sicher mit ISO- oder asiatischen (japanischen) Profilen austauschbar.
Ausrichtung von Gewinde und Dichtung: Die Angabe des richtigen Anschlusses – sei es eine metrische Gewindekupplung oder BSPP – ist für die Aufrechterhaltung der Systemintegrität ebenso wichtig wie das Steckerprofil.
Die Anwendung bestimmt das Material: Messing bleibt der Standard für allgemeine Pneumatik- und Wasserleitungen, während bestimmte industrielle Anwendungen (wie Spritzguss) spezielle Formwasserkupplungen erfordern, um thermischen Abbau zu verhindern.
Gesamtbetriebskosten: Die Vorlaufkosten für die Kupplung sind im Vergleich zu der Energieverschwendung, die durch Luftlecks von schlecht tolerierten Austauschteilen anderer Hersteller verursacht wird, vernachlässigbar.
Das bestimmende Merkmal von jedem Die europäische Schnellkupplung zeichnet sich durch ihre präzise Steckergeometrie aus. Branchenexperten identifizieren diese typischerweise anhand der Nenndurchmessermessungen (DN), wobei DN 7,2 und DN 7,4 in pneumatischen Kreisläufen am weitesten verbreitet sind. Die geometrische Signatur besteht aus einem relativ kurzen, flachen Steckkopf, der in eine ausgeprägte, breite Verriegelungsnut mündet. Wenn Sie den Stecker in die Steckdose stecken, rastet der Verriegelungsmechanismus in diese Nut ein und sichert die Verbindung.
Hersteller verwenden zwei primäre Verriegelungsmechanismen: Stifte und Kugeln. Kugelsperrsysteme ordnen gehärtete Stahlkugeln in einem radialen Muster innerhalb der Pfannenhülse an. Sie passen perfekt in die Stecknut und bilden einen sicheren 360-Grad-Haltering. Stiftverriegelungssysteme verwenden zylindrische Stifte, die horizontal über der Nut sitzen. Bei beiden Konstruktionen kommt es in hohem Maße auf die genaue Tiefe und den genauen Winkel der Stopfennut an, um eine druckdichte Abdichtung ohne versehentliches Ausblasen zu gewährleisten.
Europäische Normen priorisieren grundsätzlich Ventilkonstruktionen mit hohem Durchfluss. Ältere, veraltete Industrieprofile verfügen häufig über einschränkende interne Federn und sperrige Tellerventile, die die Flüssigkeitsbewegung drosseln. Moderne europäische Designs optimieren die interne Aerodynamik. Sie maximieren den offenen Bereich im Muffenkörper, wenn das Ventil öffnet.
Sie müssen jedoch einen entscheidenden technischen Kompromiss zwischen Verbindungskraft und Durchflusskapazität bewältigen. Kupplungen, die für maximalen Durchfluss ausgelegt sind, erfordern häufig steifere interne Ventilfedern, um Druckausbrüche zu verhindern. Dies führt dazu, dass der Bediener eine höhere physische Kraft aufwenden muss, um die Hälften zu verbinden. Das Verständnis dieses Gleichgewichts hilft Ihnen bei der Auswahl von Komponenten, die Bediener bei sich wiederholenden täglichen Aufgaben bequem verwenden können.
Behandeln Sie den Begriff „Europäische Norm“ als einen regionalen Dachbegriff und nicht als ein einzelnes, allgemein verbindliches technisches Dokument. Während Profile wie die Rectus 25- oder 26-Serie zu De-facto-Benchmarks in der Branche geworden sind, gibt es bei verschiedenen Herstellern geringfügige Abweichungen bei den Maßen. Sie können nicht blind von einer universellen Kompatibilität mit älteren Anlagenausrüstungen ausgehen, nur weil ein Teil das europäische Label trägt. Überprüfen Sie immer die genauen Maßtoleranzen und Herstellerangaben, bevor Sie neue Austauschteile in einen kritischen Flüssigkeitskreislauf integrieren.
Der Versuch, einen europäischen Stecker mit inkompatiblen regionalen Profilen zu verbinden, birgt unmittelbare physische Gefahren und erhebliche Leckagerisiken. Beispielsweise dominiert das ARO-Profil den US-Markt und weist eine deutlich längere Nase auf. Das japanische Nitto-Profil verfügt über eine einzigartige Step-Down-Geometrie an der Sonde. Wenn Sie einen europäischen Stecker mit Gewalt in eine ARO- oder Nitto-Buchse stecken, könnte die Verriegelungshülse vorübergehend einrasten. Der innere O-Ring sitzt jedoch nicht richtig am Kerzenkopf.
Häufiger Fehler: Sich auf ein „Klick“-Geräusch als Kompatibilitätsnachweis verlassen. Eine nicht übereinstimmende Verbindung führt zu einer instabilen mechanischen Verriegelung. Unter normalen industriellen Drücken (oft 90 bis 120 PSI) wird die Verbindung zu einer ernsthaften Projektilgefahr. Der Stecker kann gewaltsam herausgeschleudert werden, wodurch möglicherweise Personen verletzt und in der Nähe befindliche Maschinen beschädigt werden.
Wartungsteams benötigen einen standardisierten Rahmen, um vorhandene Anlagenprofile genau zu identifizieren. Sich allein auf die Sichtprüfung zu verlassen, führt zu Fehlern. Statten Sie Ihre Techniker mit digitalen Messschiebern aus und befolgen Sie eine strenge Diagnosesequenz, um die Kompatibilität zu überprüfen.
Messen Sie den Außendurchmesser des Steckerkopfes: Platzieren Sie die Messbacken über dem breitesten flachen Teil der Steckerspitze. Europäische DN 7,2-Profile messen konstant etwa 7,2 mm.
Messen Sie die Breite der Verriegelungsnut: Bestimmen Sie den Abstand zwischen der Ober- und Unterkante der vertieften Nut. Dies bestimmt, ob die Verriegelungskugeln der Fassung richtig sitzen können.
Messen Sie die Nasenlänge: Messen Sie von der äußersten Spitze des Steckers bis zum Beginn der Verriegelungsnut. Diese Tiefe muss perfekt zur inneren Ventilplatzierung des Sockels passen.
Die Festlegung strenger Kriterien für die markenübergreifende Austauschbarkeit verhindert Systemausfälle. Viele namhafte Marken bieten Austauschserien an, die das europäische Profil sicher nachahmen sollen. Wenn Sie markenübergreifende Austauschteile verwenden, ziehen Sie immer eine standardisierte Kompatibilitätsmatrix zu Rate.
Profilbezeichnung |
Regionaler Ursprung |
Typischer Steckeraußendurchmesser |
Kreuzkompatibilität mit Euro DN 7.2 |
|---|---|---|---|
Europäischer Standard (DN 7.2) |
Europa |
7,2 mm |
Einheimisch |
ISO 6150 B (Industrie) |
International / USA |
Variiert (eindeutiger Schritt) |
Inkompatibel (schweres Leckrisiko) |
Nitto Kohki (Hi-Cupla) |
Japan / Asien |
Erweiterter Sondenstil |
Inkompatibel (Projektilgefahr) |
ARO 210 |
Nordamerika |
Lange Nase |
Inkompatibel (mechanischer Fehler) |
Die Betriebsgrenzen hängen direkt von der internen Ventilkonfiguration und dem Dichtungsmaterial der Kupplung ab. Vor der Auswahl müssen Sie den Systemdruck und die Umgebungstemperatur bewerten. Standard-Einzelabsperrkupplungen platzieren ein Rückschlagventil ausschließlich in der Muffe. Sie funktionieren perfekt für allgemeine Druckluftkreisläufe. Beim Trennen entweicht die Luft auf der Steckerseite schnell in die Atmosphäre.
Doppelabsperrkonstruktionen verfügen über Ventile sowohl im Stecker als auch in der Buchse. Sie verhindern das Verschütten von Flüssigkeit an beiden Enden beim Trennen und sind daher für Chemikalien- oder Wasserleitungen obligatorisch. Trockentrennvarianten gehen noch einen Schritt weiter, indem sie bündige Ventile verwenden. Sie gewährleisten praktisch keinen Flüssigkeitsverlust und verhindern Lufteinschlüsse beim Anschließen, ideal für empfindliche hydraulische Umgebungen.
Die Angabe des richtigen Anschlussendes ist für eine leckagefreie statische Abdichtung am Verteiler- oder Werkzeugeinlass von entscheidender Bedeutung. Unterscheiden Sie sorgfältig zwischen parallelen und konischen Gewinden. Parallele Gewinde wie BSPP (British Standard Pipe Parallel) erfordern eine Verbunddichtung, einen O-Ring oder eine Kupferscheibe, um eine druckdichte Barriere zu schaffen. Konische Gewinde wie NPT (National Pipe Tapered) basieren auf Gewindeverformung und PTFE-Band zur Abdichtung.
Best Practice: Geben Sie beim Umgang mit europäischen Maschinen Folgendes an: metrische Gewindekupplung, um eine perfekte Ausrichtung mit werkseitig installierten Verteilern zu gewährleisten. Metrische Verbindungen nutzen eine parallele Gewindegeometrie und basieren auf einem integrierten Dichtring am Gewindegrund. Durch das Erzwingen eines nicht passenden Gewindetyps wird das Metall abgestreift und eine konstante Luftleckage gewährleistet.
Passen Sie den Durchflusskoeffizienten (Cv-Wert) der Kupplung an die spezifischen CFM-Anforderungen (Kubikfuß pro Minute) Ihres Druckluftwerkzeugs an. Der Cv-Wert quantifiziert das Flüssigkeits- oder Luftvolumen, das bei einem bestimmten Druckabfall durch die Kupplung strömen kann. Wenn Sie eine restriktive Kupplung mit einem niedrigen Cv-Wert an einem stark beanspruchten Schlagschrauber installieren, führt dies zu einem erheblichen Werkzeugmangel.
Werkzeugmangel äußert sich in einer trägen Leistung und einer verringerten Drehmomentabgabe. Um dies zu verhindern, berechnen Sie den Spitzen-CFM-Bedarf der Anwendung. Wählen Sie eine Kupplung, die diese Anforderung übertrifft und gleichzeitig einen akzeptablen Druckabfallschwellenwert einhält, der normalerweise unter 5 PSI über die Verbindung hinweg gehalten wird.
Allgemeine Druckluftsysteme basieren stark auf Standardkonstruktionen aus Messing und Stahl. Stahlkupplungen bieten eine hervorragende mechanische Festigkeit und widerstehen Schäden durch versehentliches Herunterfallen in Fabrikhallen. Allerdings korrodiert unbehandelter Stahl schnell, wenn der Luftkompressor hohe Feuchtigkeit in die Leitungen einbringt. Messing bietet eine hervorragende Alternative. Es ist von Natur aus rost- und korrosionsbeständig und daher eine zuverlässige Wahl für feuchte Umgebungen oder Systeme ohne fortschrittliche Lufttrockner.

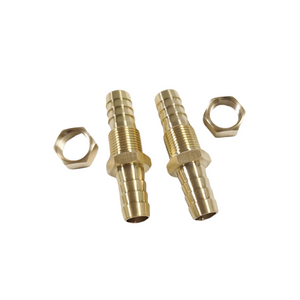

Für eine flexible Weiterleitung zu Handwerkzeugen integrieren Sie a Schlauchnippel aus Messing . Mit dieser Konfiguration können Sie Niederdruckschläuche aus Gummi oder Polyurethan direkt an die Kupplung anschließen. Befestigen Sie den Schlauch mit einer hochwertigen Quetschhülse oder einer Ohrklemme über dem Schlauchtülle, um sicherzustellen, dass er kontinuierlichen dynamischen Bewegungen standhält, ohne abzublasen.
Spritzgussanlagen stellen extreme thermische und chemische Herausforderungen dar. In diesen Umgebungen schmelzen Standard-Pneumatikanschlüsse oder versagen katastrophal. Sie müssen einen dedizierten angeben Formwasserkupplung, die speziell für Wärmeregulierungskreise entwickelt wurde.
Temperaturbeständige Dichtungen sind zwingend erforderlich. Standard-O-Ringe aus NBR (Nitril) zersetzen sich schnell, wenn sie heißem Wasser oder Thermotransferölen über 100 °C ausgesetzt werden. Sie müssen auf Dichtungen aus Viton (FKM) umrüsten, die Betriebstemperaturen von bis zu 200 °C zuverlässig standhalten, ohne auszuhärten, aufzuquellen oder ihre Elastomereigenschaften zu verlieren. Darüber hinaus bestehen Formkühlungskomponenten typischerweise aus Messing oder Edelstahl, um zu verhindern, dass Rostablagerungen die internen Wasserkanäle behindern.
Viele spezialisierte Industriezweige stützen sich auf proprietäre oder veraltete Standardisierungen. In der Kunststoffherstellung bauen Betriebe häufig ihr gesamtes Werkzeug-Ökosystem auf der Grundlage spezifischer Kühllinienprofile auf. Beispielsweise wird die Überprüfung der Kompatibilität von entscheidender Bedeutung, wenn eine Anlage in der Vergangenheit auf a angewiesen war HASCO-Schnellkupplungsstandard . Diese spezifischen Profile zeichnen sich durch unterschiedliche interne Strömungswege aus, die ausschließlich für die Flüssigkeitskühlung optimiert sind.
Sie können allgemeine pneumatische europäische Profile nicht mit flüssigkeitsoptimierten Formprofilen kombinieren. Ihre Verriegelungshülsen und Ventilkegel sind für völlig unterschiedliche Fluiddynamiken ausgelegt. Die Integration des falschen Standards in ein etabliertes branchenspezifisches Ökosystem stört die Wärmeregulierung und birgt das Risiko plötzlicher Flüssigkeitslecks während aktiver Produktionszyklen.
Dichtungsversagen ist die häufigste Ursache für Undichtigkeiten bei Schnellkupplungen. NBR-Dichtungen vertragen Standard-Druckluft gut, reagieren jedoch schlecht auf inkompatible Flüssigkeiten. Moderne Schraubenkompressoren verwenden häufig synthetische Schmieröle. Diese synthetischen Öle wandern in Aerosolform flussabwärts und greifen Standard-NBR-O-Ringe aggressiv an.
Die chemische Reaktion führt dazu, dass das NBR-Material aufquillt, weich wird und schließlich fragmentiert. Extreme Temperaturwechsel beschleunigen diesen Abbau zusätzlich. Wenn die Dichtung durch wiederholte Temperaturspitzen aushärtet, verliert sie ihre Fähigkeit, zurückzufedern und die mikroskopisch kleinen Lücken zwischen Stecker und Buchse zu füllen. Durch die Umrüstung auf spezielle Elastomere wie FKM oder EPDM wird dieses Risiko vollständig gemindert.
In industriellen Umgebungen sind Verbindungen unerbittlichen körperlichen Misshandlungen ausgesetzt. Mechanischer Verschleiß durch hochfrequente Vibrationen wirkt sich erheblich auf die Verriegelungshülse und die internen Kugellager aus. Bei direkter Befestigung an schweren Schlagwerkzeugen wie Schlagschraubern oder Meißelhämmern führt die ständige Vibration dazu, dass die Verbindung klappert.
Durch dieses Rattern werden die gehärteten Stahlkugeln nach und nach abgenutzt und es entstehen physische Vertiefungen in der Kerzennut (ein Vorgang, der als „Brinelling“ bekannt ist). Mit der Zeit vergrößert sich die Toleranzlücke. Die Verriegelungshülse verliert an Spannung, was das Risiko einer versehentlichen Trennung erhöht, während die Leitung weiterhin unter vollem Druck steht. Durch die Verwendung robuster Stahlstopfen und die Einführung kurzer Peitschenschläuche zwischen Werkzeug und Kupplung wird die direkte Vibrationsübertragung erheblich reduziert.
Die Beschaffung ungeprüfter Knockoff-Kupplungen mit geringer Toleranz führt zu einer Kaskade versteckter betrieblicher Ineffizienzen. Austauschteile anderer Marken halten sich selten an die strengen geometrischen Toleranzen, die in der ursprünglichen europäischen Norm gefordert werden. Der Stecker greift möglicherweise in die Buchse ein, es bleiben jedoch mikroskopisch kleine Lücken um die primären Dichtungsflächen herum.
Diese Fehlausrichtungen führen zu kontinuierlichen Mikrolecks in der gesamten Anlage. Da diese Lecks oft zu klein sind, um sie über den Fabriklärm hinweg zu hören, bleiben sie monatelang unentdeckt. Folglich müssen Luftkompressoren kontinuierlich laufen, um den Grunddruck des Systems aufrechtzuerhalten. Diese erzwungene Überlastung verkürzt die Lebensdauer des Kompressors drastisch und treibt den täglichen Energieverbrauch auf ein unhaltbares Niveau.
Die Auswahl des richtigen Anschlusses nach europäischem Standard stellt sicher, dass Ihre Flüssigkeits- und Pneumatiksysteme sicher und effizient funktionieren. Durch die sorgfältige Bewertung der Profilgeometrie, der Gewindetypen und der Materialzusammensetzung verhindern Sie schwerwiegende Betriebsunterbrechungen, die durch nicht übereinstimmende Komponenten verursacht werden.
Befolgen Sie die Auswahllogik: Überprüfen Sie immer zuerst das Steckerprofil. Bestimmen Sie als Nächstes die Durchfluss- und Druckanforderungen. Wählen Sie dann basierend auf der Flüssigkeit das geeignete Material und die entsprechende Dichtung aus. Geben Sie abschließend das richtige Anschlussgewinde passend zu Ihrem Verteiler an.
Implementieren Sie eine strenge Diagnose: Überprüfen Sie Ihre aktuellen Anlagenverbindungen mithilfe digitaler Messschieber, um den Durchmesser des Steckerkopfes und die Nutbreite genau zu messen.
Priorisieren Sie verifizierte Daten: Wenden Sie sich an technische Lieferanten, die überprüfbare Flussdiagramme und genaue Austauschdaten bereitstellen, bevor Sie sich auf Massenaktualisierungen von Komponenten festlegen.
A: Nein. Trotz ähnlicher Funktionen unterscheidet sich die Steckergeometrie erheblich. Eine erzwungene Verbindung führt zu beschädigten O-Ringen, starker Leckage oder der Gefahr von Projektilen unter Druck.
A: Messen Sie den Durchmesser des Steckerkopfes und die Form der Verriegelungsnut. Europäische Profile weisen typischerweise einen breiteren, flacheren Kopf auf (z. B. 7,2 mm), während japanische Profile (Nitto-Stil) eine ausgeprägte, längere sondenartige Geometrie aufweisen.
A: Nicht unbedingt. Der maximale Druckwert des Systems wird von seiner schwächsten Komponente bestimmt. Während die Kupplung für einen Druck von 35 bar ausgelegt sein kann, versagt eine standardmäßige Schlauchtüllenverbindung, die mit einer Schneckenschelle gesichert ist, bei einem viel niedrigeren Schwellenwert.
A: Nein. Obwohl beide ihren Ursprung in Europa haben, sind HASCO-Profile speziell für Formenkühlungsanwendungen mit unterschiedlichen Verriegelungsmechanismen und für Flüssigkeiten optimierten Strömungswegen entwickelt, während standardmäßige Euro-Pneumatikprofile für Druckluft optimiert sind.
