Seleccionar la conexión neumática o de fluido correcta rara vez es una simple compra por catálogo. Los perfiles no coincidentes provocan caídas de presión sistémicas, fugas de aire insidiosas y tiempos de inactividad por mantenimiento no planificados. Los operadores de plantas frecuentemente subestiman la naturaleza crítica de estos componentes aparentemente pequeños. Depender de la similitud visual en lugar de especificaciones exactas compromete la integridad del sistema e introduce importantes riesgos de seguridad. Obliga a los compresores de aire a trabajar demasiado para compensar las fugas invisibles.
Esta guía desglosa los criterios de ingeniería precisos necesarios para evaluar y especificar un Acoplamiento rápido estándar europeo . Aprenderá cómo verificar con precisión la geometría del perfil y adaptar la capacidad de flujo a las demandas de la aplicación. También cubrimos la selección de materiales y alineaciones de roscas adecuadas para garantizar una compatibilidad cruzada perfecta. Si sigue estos pasos técnicos, puede integrar con confianza nuevos componentes de fluidos con la infraestructura de la planta existente y mitigar los graves riesgos del acoplamiento entre estándares.
La geometría del perfil es absoluta: los perfiles estándar europeos (normalmente caracterizados por dimensiones de enchufe específicas como 7,2 mm o 7,4 mm) no son intercambiables de forma segura con perfiles ISO o asiáticos (japoneses), a pesar de las similitudes visuales.
Alineación de rosca y sello: especificar la terminación correcta, ya sea un acoplamiento de rosca métrica o BSPP, es tan crítico como el perfil del tapón para mantener la integridad del sistema.
La aplicación dicta el material: El latón sigue siendo el estándar para la neumática general y las líneas de agua, mientras que las aplicaciones industriales específicas (como el moldeo por inyección) requieren acoplamientos de agua de molde especializados para evitar la degradación térmica.
Costo total de propiedad: Los costos iniciales de acoplamiento son insignificantes en comparación con el desperdicio de energía causado por las fugas de aire de piezas de intercambio fuera de marca y con mala tolerancia.
La característica definitoria de cualquier El acoplamiento rápido europeo reside en su precisa geometría del enchufe. Los profesionales de la industria suelen identificarlos mediante medidas de diámetro nominal (DN), siendo DN 7,2 y DN 7,4 los más frecuentes en los circuitos neumáticos. La firma geométrica presenta una cabeza de tapón plana y relativamente corta que conduce a una ranura de bloqueo ancha y distintiva. Cuando inserta el enchufe en el enchufe, el mecanismo de bloqueo encaja en esta ranura para asegurar la conexión.

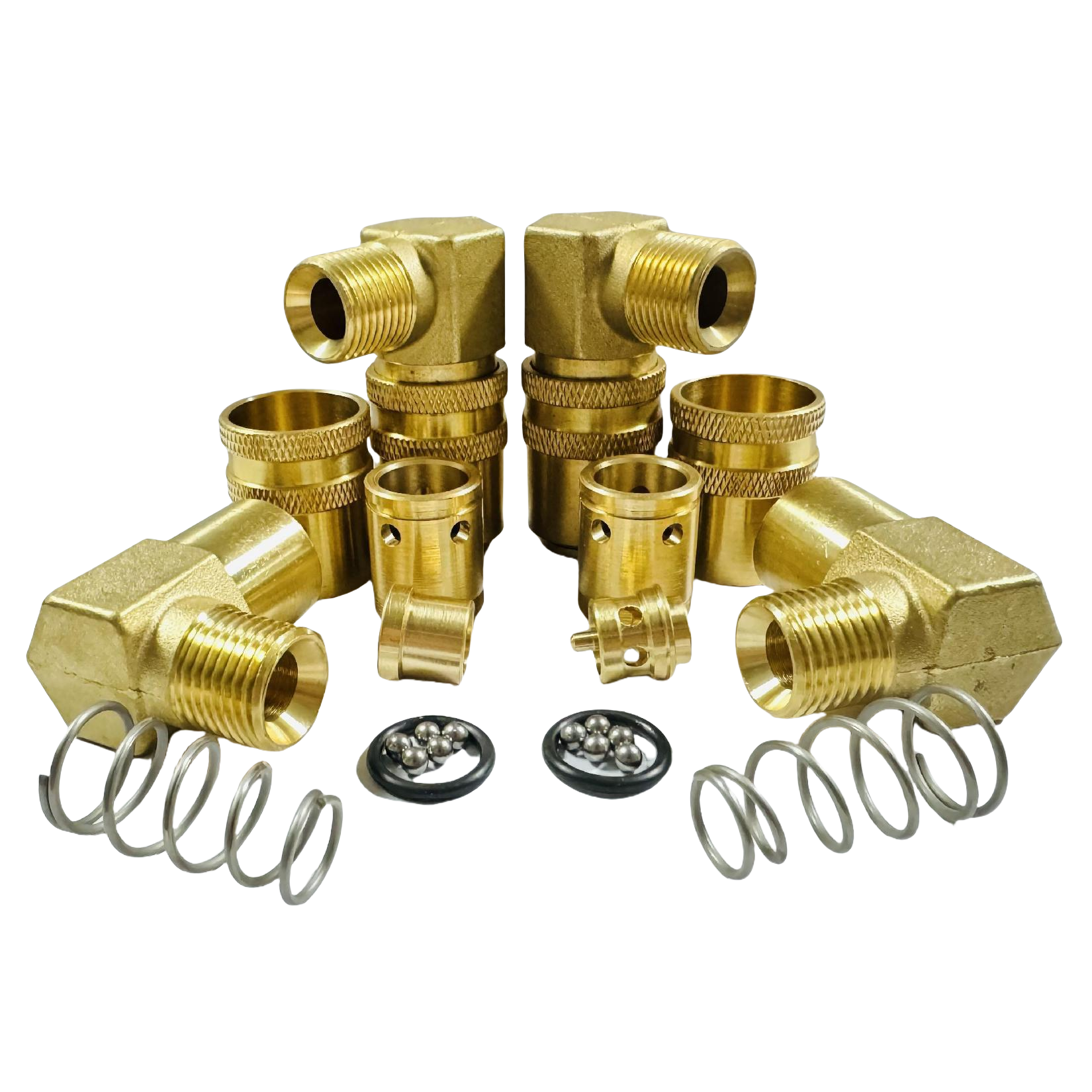

Los fabricantes utilizan dos mecanismos de bloqueo principales: pasadores y bolas. Los sistemas de bloqueo de bolas disponen esferas de acero endurecido en un patrón radial dentro del manguito del casquillo. Caen perfectamente en la ranura del tapón, creando un anillo de retención seguro de 360 grados. Los sistemas de bloqueo de pasadores utilizan pasadores cilíndricos que se colocan horizontalmente a lo largo de la ranura. Ambos diseños dependen en gran medida de la profundidad y el ángulo precisos de la ranura del tapón para mantener un sello hermético sin reventones accidentales.
Las normas europeas priorizan inherentemente los diseños de válvulas de alto flujo. Los perfiles industriales más antiguos y heredados a menudo cuentan con resortes internos restrictivos y válvulas de asiento voluminosas que obstruyen el movimiento del fluido. Los diseños europeos modernos optimizan la aerodinámica interna. Maximizan el área abierta dentro del cuerpo del casquillo cuando se abre la válvula.
Sin embargo, debe gestionar un equilibrio de ingeniería crucial entre la fuerza de conexión y la capacidad de flujo. Los acoplamientos diseñados para un flujo máximo a menudo requieren resortes de válvula internos más rígidos para evitar explosiones de presión. Esto se traduce en una mayor fuerza física requerida por parte del operador para conectar las mitades. Comprender este equilibrio le ayuda a seleccionar componentes que los operadores puedan utilizar cómodamente durante las tareas diarias repetitivas.
Trate el término 'norma europea' como un paraguas regional en lugar de un documento técnico singular y universalmente vinculante. Si bien perfiles como las series Rectus 25 o 26 se han convertido de facto en puntos de referencia de la industria, existen ligeras variaciones dimensionales entre los diferentes fabricantes. No se puede asumir ciegamente la compatibilidad universal con equipos de plantas heredados sólo porque una pieza lleva la etiqueta europea. Verifique siempre las tolerancias dimensionales exactas y las especificaciones del fabricante antes de integrar nuevas piezas de intercambio en un circuito de fluido crítico.
Intentar acoplar un enchufe europeo con perfiles regionales incompatibles introduce peligros físicos inmediatos y graves riesgos de fuga. Por ejemplo, el perfil ARO domina el mercado estadounidense y presenta una nariz claramente más larga. El perfil japonés Nitto incluye una geometría reductora única en la sonda. Forzar un enchufe europeo en un enchufe ARO o Nitto podría enganchar temporalmente el manguito de bloqueo. Sin embargo, la junta tórica interna no se asentará correctamente contra el cabezal del tapón.
Error común: confiar en un sonido de 'clic' como prueba de compatibilidad. Una conexión no coincidente crea un bloqueo mecánico inestable. Bajo presiones industriales estándar (a menudo de 90 a 120 PSI), la conexión se convierte en un grave peligro de proyectil. El enchufe puede salir disparado con fuerza, lo que podría lesionar al personal y dañar la maquinaria cercana.
Los equipos de mantenimiento necesitan un marco estandarizado para identificar con precisión los perfiles de las plantas existentes. Depender únicamente de la inspección visual conduce a errores. Equipe a sus técnicos con calibradores digitales y siga una estricta secuencia de diagnóstico para verificar la compatibilidad.
Mida el diámetro exterior de la cabeza del tapón: coloque las mordazas del calibrador en la parte plana más ancha de la punta del tapón. Los perfiles europeos DN 7,2 medirán constantemente alrededor de 7,2 mm.
Mida el ancho de la ranura de bloqueo: determine la distancia entre los bordes superior e inferior de la ranura empotrada. Esto determina si las bolas de bloqueo del casquillo pueden asentarse correctamente.
Mida la longitud de la punta: Mida desde la punta del tapón hasta el inicio de la ranura de bloqueo. Esta profundidad debe coincidir perfectamente con la ubicación de la válvula interna del casquillo.
Establecer criterios estrictos para la intercambiabilidad entre marcas evita fallas en el sistema. Muchas marcas de renombre ofrecen series de intercambio diseñadas para imitar de forma segura el perfil europeo. Cuando utilice piezas de intercambio de varias marcas, consulte siempre una matriz de compatibilidad estandarizada.
Designación de perfil |
Origen regional |
Diámetro exterior típico del enchufe |
Compatibilidad de acoplamiento cruzado con Euro DN 7.2 |
|---|---|---|---|
Norma Europea (DN 7.2) |
Europa |
7,2 mm |
Nativo |
ISO 6150 B (Industrial) |
Internacional / EE. UU. |
Varía (paso distinto) |
Incompatible (riesgo de fuga grave) |
Nitto Kohki (Hi-Cupla) |
Japón / Asia |
Estilo de sonda extendida |
Incompatible (peligro de proyectil) |
ARO 210 |
América del norte |
nariz larga |
Incompatible (fallo mecánico) |
Los límites operativos dependen directamente de la configuración de la válvula interna del acoplamiento y del material del sello. Debe evaluar la presión del sistema y la temperatura ambiente antes de realizar la selección. Los acoplamientos de cierre simple estándar colocan una válvula de retención únicamente en el casquillo. Funcionan perfectamente para circuitos generales de aire comprimido. Al desconectarlo, el aire del lado del enchufe se escapa rápidamente a la atmósfera.
Los diseños de cierre doble cuentan con válvulas tanto en el enchufe como en el enchufe. Evitan el derrame de fluido desde ambos extremos al desconectarlos, lo que los hace obligatorios para líneas de agua o productos químicos. Las variantes de desconexión seca van más allá al utilizar válvulas de descarga. Garantizan una pérdida de fluido prácticamente nula y evitan la inclusión de aire durante la conexión, ideales para entornos hidráulicos sensibles.
Especificar el extremo de conexión correcto es vital para un sello estático sin fugas en el colector o la entrada de la herramienta. Diferenciar cuidadosamente entre hilos paralelos y cónicos. Las roscas paralelas, como las BSPP (British Standard Pipe Parallel), requieren un sello adherido, una junta tórica o una arandela de cobre para crear una barrera hermética a la presión. Las roscas cónicas, como NPT (National Pipe Tapered), dependen de la deformación de la rosca y de la cinta de PTFE para sellar.

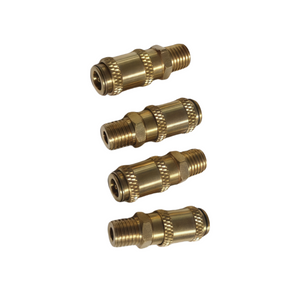

Mejores prácticas: cuando se trate de maquinaria europea, especifique un Acoplamiento de rosca métrica para garantizar una perfecta alineación con los colectores instalados en fábrica. Las conexiones métricas utilizan una geometría de rosca paralela y se basan en un anillo de sellado integrado en la base de la rosca. Forzar un tipo de rosca que no coincide daña el metal y garantiza una fuga de aire constante.
Haga coincidir el coeficiente de flujo del acoplamiento (valor Cv) con los requisitos específicos de CFM (pies cúbicos por minuto) de su herramienta neumática. El valor Cv cuantifica el volumen de fluido o aire que puede pasar a través del acoplamiento con una caída de presión específica. Si instala un acoplamiento restrictivo con un valor Cv bajo en una llave de impacto de alta demanda, provocará una grave inanición de la herramienta.
La falta de herramientas se manifiesta como un rendimiento lento y una salida de par reducida. Para evitar esto, calcule la demanda máxima de CFM de la aplicación. Seleccione un acoplamiento que supere este requisito y al mismo tiempo mantenga un umbral de caída de presión aceptable, que normalmente se mantiene por debajo de 5 PSI en toda la conexión.
Los sistemas generales de aire comprimido dependen en gran medida de construcciones estándar de latón y acero. Los acoplamientos de acero ofrecen una resistencia mecánica superior y resisten daños causados por caídas accidentales en el suelo de la fábrica. Sin embargo, el acero sin tratar se corroe rápidamente si el compresor de aire introduce altos niveles de humedad en las líneas. El latón ofrece una excelente alternativa. Resiste naturalmente el óxido y la corrosión, lo que lo convierte en una opción confiable para ambientes húmedos o sistemas que carecen de secadores de aire avanzados.

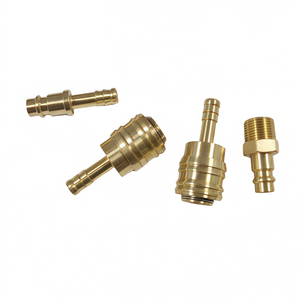

Para un enrutamiento flexible de herramientas manuales, integre un boquilla de latón para manguera . Esta configuración le permite conectar mangueras de goma o poliuretano de baja presión directamente al acoplamiento. Asegure la manguera sobre la púa con una férula engarzada de alta calidad o una abrazadera con oreja para garantizar que resista el movimiento dinámico continuo sin volar.
Las instalaciones de moldeo por inyección presentan desafíos térmicos y químicos extremos. Los conectores neumáticos estándar se derretirán o fallarán catastróficamente en estos entornos. Debes especificar un dedicado Acoplamiento de agua de molde diseñado expresamente para circuitos de regulación térmica.
Los sellos resistentes a la temperatura son obligatorios. Las juntas tóricas estándar de NBR (nitrilo) se degradan rápidamente cuando se exponen a agua caliente o aceites de transferencia térmica por encima de 100 °C. Debe actualizar a sellos de Viton (FKM), que resisten de manera confiable temperaturas de funcionamiento de hasta 200 °C sin endurecerse, hincharse ni perder sus propiedades elastoméricas. Además, los componentes de enfriamiento del molde suelen utilizar latón o acero inoxidable para evitar que la acumulación de óxido restrinja los canales de agua internos.
Muchos sectores industriales especializados dependen de estandarizaciones patentadas o heredadas. En la fabricación de plásticos, las instalaciones suelen construir todo su ecosistema de herramientas en torno a perfiles de líneas de enfriamiento específicos. Por ejemplo, verificar la compatibilidad se vuelve crítico cuando una planta históricamente depende de un Estándar de acoplamiento rápido HASCO . Estos perfiles específicos presentan distintas rutas de flujo interno optimizadas estrictamente para refrigeración líquida.
No se pueden mezclar perfiles europeos neumáticos generales con perfiles de molde optimizados para líquidos. Sus casquillos de bloqueo y sus asientos de válvula están diseñados para una dinámica de fluidos completamente diferente. La integración de un estándar incorrecto en un ecosistema específico de la industria establecido altera la regulación térmica y corre el riesgo de fugas repentinas de fluidos durante los ciclos de producción activos.
La falla del sello es la razón más común por la que los acoplamientos rápidos tienen fugas. Los sellos NBR manejan bien el aire comprimido estándar, pero reaccionan mal a fluidos incompatibles. Los compresores de aire de tornillo rotativo modernos suelen utilizar aceites lubricantes sintéticos. Estos aceites sintéticos viajan aguas abajo en forma de aerosol y atacan agresivamente las juntas tóricas NBR estándar.
La reacción química hace que el material NBR se hinche, se ablande y finalmente se fragmente. Los ciclos térmicos extremos aceleran aún más esta degradación. A medida que el sello se endurece debido a los repetidos picos de temperatura, pierde su capacidad de rebotar y llenar los espacios microscópicos entre el enchufe y el enchufe. La actualización a elastómeros especializados como FKM o EPDM mitiga este riesgo por completo.
Los entornos industriales someten las conexiones a un abuso físico implacable. El desgaste mecánico debido a la vibración de alta frecuencia afecta significativamente al manguito de bloqueo y a los rodamientos de bolas internos. Cuando se conecta directamente a herramientas de percusión pesadas, como llaves de impacto o martillos cinceladores, la vibración constante hace vibrar la conexión.
Esta acción de vibración desgasta gradualmente las bolas de acero endurecido y talla marcas físicas en la ranura del tapón (un proceso conocido como brinelling). Con el tiempo, la brecha de tolerancia se amplía. El manguito de bloqueo pierde tensión, lo que aumenta el riesgo de una desconexión accidental mientras la línea permanece completamente presurizada. El uso de tapones de acero de alta resistencia y la introducción de mangueras flexibles cortas entre la herramienta y el acoplamiento reduce significativamente la transferencia directa de vibraciones.
La adquisición de acoplamientos de imitación de baja tolerancia y no verificados crea una cascada de ineficiencias operativas ocultas. Las piezas de intercambio fuera de marca rara vez cumplen con las estrictas tolerancias geométricas requeridas por la norma europea original. El enchufe puede engancharse en el casquillo, pero quedan espacios microscópicos alrededor de las superficies de sellado primarias.
Estos desalineamientos generan microfugas continuas en toda la instalación. Debido a que estas fugas suelen ser demasiado pequeñas para escucharlas a través del ruido ambiental de la fábrica, pasan desapercibidas durante meses. En consecuencia, los compresores de aire deben funcionar continuamente para mantener la presión base del sistema. Este exceso de trabajo forzado acorta drásticamente la vida útil de los compresores y eleva el gasto energético diario a niveles insostenibles.
Seleccionar la conexión estándar europea correcta garantiza que sus sistemas neumáticos y de fluidos funcionen de manera segura y eficiente. Al evaluar rigurosamente la geometría del perfil, los tipos de roscas y la composición del material, se evitan graves interrupciones operativas causadas por componentes no coincidentes.
Siga la lógica de preselección: verifique siempre primero el perfil del conector. A continuación, determine los requisitos de flujo y presión. Luego, seleccione el material y el sello adecuados según el fluido. Finalmente, especifique la rosca de conexión correcta para que coincida con su colector.
Implemente diagnósticos estrictos: Audite las conexiones actuales de su planta utilizando calibradores digitales para medir con precisión el diámetro de la cabeza del tapón y el ancho de la ranura.
Priorice los datos verificados: consulte con proveedores técnicos que proporcionen diagramas de flujo verificables y datos de intercambio exactos antes de comprometerse con actualizaciones masivas de componentes.
R: No. A pesar de las funciones similares, la geometría del conector difiere significativamente. Forzar una conexión provocará daños en las juntas tóricas, fugas graves o riesgo de proyectil bajo presión.
R: Mida el diámetro de la cabeza del tapón y la forma de la ranura de bloqueo. Los perfiles europeos suelen presentar una cabeza más ancha y plana (por ejemplo, 7,2 mm), mientras que los perfiles japoneses (estilo Nitto) tienen una geometría distinta y más larga, similar a una sonda.
R: No necesariamente. La clasificación de presión máxima del sistema está dictada por su componente más débil. Si bien el acoplamiento puede tener una capacidad nominal de 35 bar, una conexión de manguera estándar asegurada con una abrazadera de tornillo sin fin fallará en un umbral mucho más bajo.
R: No. Si bien ambos se originaron en Europa, los perfiles HASCO están diseñados específicamente para aplicaciones de enfriamiento de moldes con distintos mecanismos de bloqueo y rutas de flujo optimizadas para líquidos, mientras que los perfiles neumáticos europeos estándar están optimizados para aire comprimido.
