Wybór prawidłowego przyłącza pneumatycznego lub hydraulicznego rzadko jest prostym zakupem katalogowym. Niedopasowane profile prowadzą do systemowych spadków ciśnienia, podstępnych wycieków powietrza i nieplanowanych przestojów konserwacyjnych. Operatorzy instalacji często nie doceniają krytycznego charakteru tych pozornie małych elementów. Opieranie się na podobieństwie wizualnym, a nie na dokładnych specyfikacjach, zagraża integralności systemu i wprowadza poważne zagrożenia bezpieczeństwa. Zmusza sprężarki powietrza do przepracowania, aby zrekompensować niewidoczne wycieki.
W tym przewodniku szczegółowo opisano kryteria inżynieryjne wymagane do oceny i określenia: Szybkozłącze zgodne ze standardem europejskim . Dowiesz się, jak dokładnie zweryfikować geometrię profilu i dopasować przepustowość do wymagań aplikacji. Omawiamy również wybór odpowiedniego układu gwintów i materiałów, aby zapewnić bezproblemową kompatybilność krzyżową. Postępując zgodnie z tymi krokami technicznymi, można z łatwością zintegrować nowe komponenty płynów z istniejącą infrastrukturą zakładu i ograniczyć poważne ryzyko związane z łączeniem niezgodnym ze standardami.
Geometria profilu jest absolutna: Europejskie profile standardowe (zazwyczaj charakteryzujące się określonymi wymiarami wtyczek, takimi jak 7,2 mm lub 7,4 mm) nie są bezpiecznie zamienne z profilami ISO lub azjatyckimi (japońskimi), pomimo podobieństw wizualnych.
Wyrównanie gwintu i uszczelki: Określenie prawidłowego zakończenia — niezależnie od tego, czy jest to złącze z gwintem metrycznym, czy BSPP — jest tak samo ważne, jak profil wtyczki dla utrzymania integralności systemu.
Zastosowanie dyktuje materiał: Mosiądz pozostaje standardem w ogólnych instalacjach pneumatycznych i instalacjach wodnych, podczas gdy określone zastosowania przemysłowe (takie jak formowanie wtryskowe) wymagają specjalistycznych złączy wodnych formy, aby zapobiec degradacji termicznej.
Całkowity koszt posiadania: Początkowe koszty sprzęgania są znikome w porównaniu do strat energii spowodowanych wyciekami powietrza z słabo tolerowanych, obcych części zamiennych.
Cechą charakterystyczną każdego Europejskie szybkozłącze polega na precyzyjnej geometrii wtyczki. Specjaliści z branży zazwyczaj identyfikują je na podstawie pomiarów średnicy nominalnej (DN), przy czym w obwodach pneumatycznych najczęściej spotykane są DN 7,2 i DN 7,4. Geometryczny podpis obejmuje stosunkowo krótką, płaską główkę wtyczki prowadzącą do wyraźnego, szerokiego rowka blokującego. Po włożeniu wtyczki do gniazdka mechanizm blokujący zatrzaskuje się w tym rowku, aby zabezpieczyć połączenie.

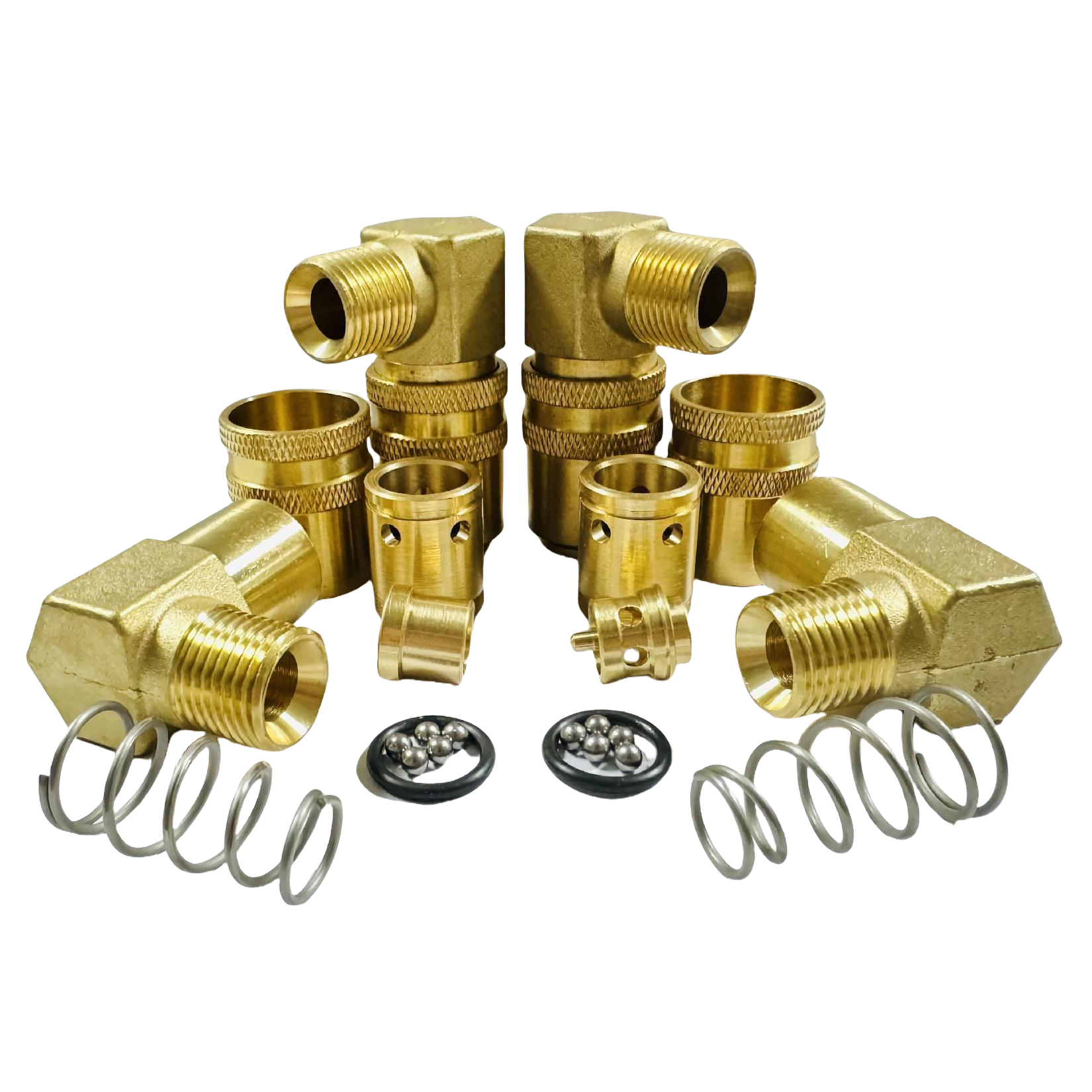

Producenci stosują dwa podstawowe mechanizmy blokujące: sworznie i kulki. Systemy blokowania kulkowego układają kule ze stali hartowanej promieniowo wewnątrz tulei gniazda. Wchodzą idealnie w rowek wtyczki, tworząc bezpieczny pierścień mocujący działający w zakresie 360 stopni. Systemy blokowania sworzni wykorzystują cylindryczne kołki, które są osadzone poziomo w poprzek rowka. Obie konstrukcje opierają się w dużej mierze na precyzyjnej głębokości i kącie rowka grzyba, aby utrzymać szczelne uszczelnienie bez przypadkowych wydmuchów.
Normy europejskie z natury traktują priorytetowo konstrukcje zaworów o wysokim przepływie. Starsze, starsze profile przemysłowe często są wyposażone w restrykcyjne sprężyny wewnętrzne i nieporęczne zawory grzybkowe, które dławią ruch płynu. Nowoczesne europejskie projekty optymalizują aerodynamikę wewnętrzną. Maksymalizują otwartą przestrzeń w korpusie gniazda, gdy zawór się otwiera.
Należy jednak dokonać kluczowego kompromisu inżynieryjnego pomiędzy siłą połączenia a przepustowością. Złącza zaprojektowane z myślą o maksymalnym przepływie często wymagają sztywniejszych wewnętrznych sprężyn zaworowych, aby zapobiec skokom ciśnienia. Przekłada się to na większą siłę fizyczną wymaganą od operatora do połączenia połówek. Zrozumienie tej równowagi pomoże Ci wybrać komponenty, z których operatorzy będą mogli wygodnie korzystać podczas powtarzalnych codziennych zadań.

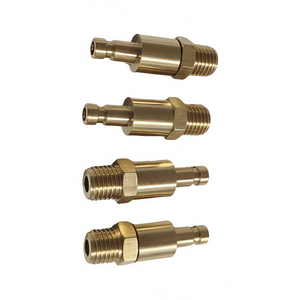

Traktuj termin „norma europejska” jako pojęcie regionalne, a nie pojedynczy, powszechnie obowiązujący dokument techniczny. Chociaż profile takie jak seria Rectus 25 lub 26 stały się de facto wzorcami branżowymi, u różnych producentów występują niewielkie różnice wymiarowe. Nie można ślepo zakładać uniwersalnej kompatybilności ze starszym sprzętem zakładowym tylko dlatego, że część ma europejską etykietę. Zawsze sprawdzaj dokładne tolerancje wymiarowe i specyfikacje producenta przed zintegrowaniem nowych części zamiennych z krytycznym obwodem płynu.
Próba połączenia wtyczki europejskiej z niezgodnymi profilami regionalnymi stwarza bezpośrednie zagrożenie fizyczne i poważne ryzyko wycieku. Na przykład na rynku amerykańskim dominuje profil ARO, który charakteryzuje się wyraźnie dłuższym nosem. Japoński profil Nitto zawiera unikalną geometrię obniżającą sondę. Wciśnięcie wtyczki europejskiej do gniazda ARO lub Nitto na siłę może spowodować chwilowe zablokowanie tulei blokującej. Jednakże wewnętrzny pierścień uszczelniający nie będzie prawidłowo osadzony na główce wtyczki.
Częsty błąd: poleganie na dźwięku „kliknięcia” jako dowodzie kompatybilności. Niedopasowane połączenie powoduje niestabilną blokadę mechaniczną. Pod standardowymi ciśnieniami przemysłowymi (często od 90 do 120 PSI) połączenie stwarza poważne zagrożenie pociskiem. Wtyczka może zostać wyrzucona z dużą siłą, co może spowodować obrażenia personelu i uszkodzenie pobliskich maszyn.
Zespoły konserwacyjne potrzebują ustandaryzowanych ram, aby dokładnie identyfikować profile istniejących zakładów. Opieranie się wyłącznie na kontroli wzrokowej prowadzi do błędów. Wyposaż swoich techników w suwmiarki cyfrowe i postępuj zgodnie ze ścisłą sekwencją diagnostyczną, aby sprawdzić zgodność.
Zmierz zewnętrzną średnicę główki grzybka: Umieść szczęki zaciskowe w najszerszej płaskiej części końcówki grzybka. Europejskie profile DN 7.2 będą stale mierzyć około 7,2 mm.
Zmierz szerokość rowka blokującego: Określ odległość pomiędzy górną i dolną krawędzią zagłębionego rowka. Od tego zależy, czy kulki blokujące nasadki będą prawidłowo osadzone.
Zmierz długość końcówki: Zmierz od samego czubka wtyczki do początku rowka blokującego. Głębokość ta musi idealnie pasować do wewnętrznego umiejscowienia zaworu w kielichu.
Ustanowienie rygorystycznych kryteriów wymienności między markami zapobiega awariom systemów. Wiele renomowanych marek oferuje serie przesiadkowe zaprojektowane tak, aby bezpiecznie naśladować europejski profil. W przypadku korzystania z części zamiennych różnych marek należy zawsze zapoznać się ze standardową tabelą kompatybilności.
Oznaczenie profilu |
Pochodzenie regionalne |
Typowa średnica zewnętrzna wtyczki |
Kompatybilność krzyżowa z Euro DN 7.2 |
|---|---|---|---|
Norma Europejska (DN 7.2) |
Europa |
7,2 mm |
Rodzinny |
ISO 6150 B (przemysłowy) |
Międzynarodowe / USA |
Zmienia się (odrębny krok) |
Niekompatybilny (ryzyko poważnego wycieku) |
Nitto Kohki (Hi-Cupla) |
Japonia / Azja |
Rozszerzony styl sondy |
Niekompatybilny (zagrożenie pociskiem) |
ARO 210 |
Ameryka Północna |
Długi nos |
Niekompatybilny (awaria mechaniczna) |
Granice operacyjne zależą bezpośrednio od konfiguracji wewnętrznego zaworu złącza i materiału uszczelnienia. Przed dokonaniem wyboru należy ocenić ciśnienie w układzie i temperaturę otoczenia. Standardowe złącza jednoodcinające umieszczają zawór zwrotny wyłącznie w kielichu. Doskonale sprawdzają się w ogólnych obwodach sprężonego powietrza. Po odłączeniu powietrze po stronie wtyku jest szybko usuwane do atmosfery.
Konstrukcje z podwójnym odcięciem obejmują zawory zarówno we wtyczce, jak i gnieździe. Zapobiegają rozlaniu płynu z obu końców po odłączeniu, co czyni je obowiązkowymi w przypadku przewodów chemicznych lub wodnych. Warianty z odłączaniem suchym idą dalej, wykorzystując zawory spłukiwane. Zapewniają praktycznie zerową utratę płynu i zapobiegają przedostawaniu się powietrza podczas łączenia, co jest idealne dla wrażliwych środowisk hydraulicznych.
Określenie prawidłowego końca połączenia ma kluczowe znaczenie dla szczelnego uszczelnienia statycznego na kolektorze lub wlocie narzędzia. Należy dokładnie rozróżnić gwinty równoległe i stożkowe. Gwinty równoległe, takie jak BSPP (British Standard Pipe Parallel), wymagają klejonej uszczelki, pierścienia typu O-ring lub miedzianej podkładki, aby utworzyć szczelną barierę. Gwinty stożkowe, takie jak NPT (National Pipe Tapered), polegają na odkształceniu gwintu i uszczelnieniu taśmą PTFE.

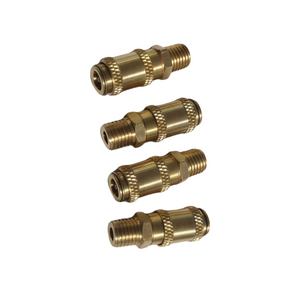

Najlepsza praktyka: W przypadku maszyn europejskich należy określić: a złącze z gwintem metrycznym zapewniające idealne dopasowanie do fabrycznie zamontowanych rozdzielaczy. Połączenia metryczne wykorzystują równoległą geometrię gwintu i opierają się na zintegrowanym pierścieniu uszczelniającym u podstawy gwintu. Wymuszenie niedopasowanego typu gwintu powoduje usunięcie metalu i gwarantuje stały wyciek powietrza.
Dopasuj współczynnik przepływu złącza (wartość Cv) do konkretnych wymagań CFM (stóp sześciennych na minutę) Twojego narzędzia pneumatycznego. Wartość Cv określa ilościowo objętość płynu lub powietrza, która może przejść przez łącznik przy określonym spadku ciśnienia. Jeśli zainstalujesz sprzęgło ograniczające o niskiej wartości Cv na kluczu udarowym o wysokich wymaganiach, spowodujesz poważne uszkodzenie narzędzia.
Brak narzędzi objawia się słabą wydajnością i zmniejszonym momentem obrotowym. Aby temu zapobiec, należy obliczyć szczytowe zapotrzebowanie aplikacji na CFM. Wybierz łącznik, który przekracza to wymaganie, zachowując dopuszczalny próg spadku ciśnienia, zwykle utrzymywany na poziomie poniżej 5 PSI na połączeniu.
Ogólne systemy sprężonego powietrza w dużym stopniu opierają się na standardowych konstrukcjach z mosiądzu i stali. Złącza stalowe zapewniają doskonałą wytrzymałość mechaniczną i są odporne na uszkodzenia spowodowane przypadkowymi upadkami na hale produkcyjne. Jednakże nieobrobiona stal szybko koroduje, jeśli sprężarka powietrza przedostanie się do przewodów wysokiego poziomu wilgoci. Mosiądz stanowi doskonałą alternatywę. Jest naturalnie odporny na rdzę i korozję, co czyni go niezawodnym wyborem w wilgotnych środowiskach lub systemach pozbawionych zaawansowanych osuszaczy powietrza.

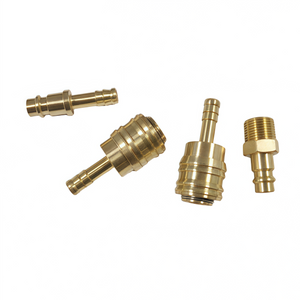

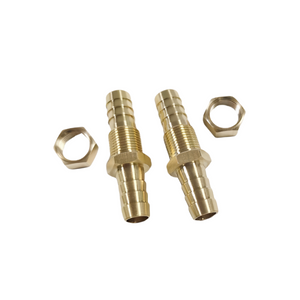

Aby zapewnić elastyczne prowadzenie do narzędzi ręcznych, należy zintegrować a mosiężna złączka z kolcem do węża . Taka konfiguracja umożliwia podłączenie niskociśnieniowych węży gumowych lub poliuretanowych bezpośrednio do złączki. Zamocuj wąż na kolcu za pomocą wysokiej jakości zaciskanej tulejki lub opaski z uchem, aby zapewnić, że wytrzymuje ciągły, dynamiczny ruch bez przedmuchu.
Instalacje do formowania wtryskowego stawiają przed ekstremalnymi wyzwaniami termicznymi i chemicznymi. W takich środowiskach standardowe złącza pneumatyczne topią się lub ulegają katastrofalnemu uszkodzeniu. Musisz określić dedykowany złącze wodne formy zaprojektowane specjalnie do obwodów regulacji termicznej.
Uszczelki odporne na temperaturę są obowiązkowe. Standardowe pierścienie uszczelniające NBR (nitryl) szybko ulegają degradacji pod wpływem gorącej wody lub olejów termotransferowych o temperaturze powyżej 100°C. Należy zastosować uszczelki Viton (FKM), które niezawodnie wytrzymują temperatury robocze do 200°C, nie twardniejąc, pęczniejąc ani nie tracąc swoich właściwości elastomerowych. Co więcej, w elementach chłodzących formy zwykle wykorzystuje się mosiądz lub stal nierdzewną, aby zapobiec gromadzeniu się rdzy i ograniczaniu wewnętrznych kanałów wodnych.
Wiele wyspecjalizowanych sektorów przemysłu opiera się na własnych lub dotychczasowych standaryzacjach. W przypadku produkcji tworzyw sztucznych zakłady często budują cały ekosystem narzędzi wokół określonych profili linii chłodzących. Na przykład weryfikacja kompatybilności staje się krytyczna, gdy zakład w przeszłości opierał się na: szybkozłącze HASCO . Standardowe Te specyficzne profile charakteryzują się odrębnymi wewnętrznymi ścieżkami przepływu zoptymalizowanymi wyłącznie pod kątem chłodzenia cieczą.
Nie można mieszać ogólnych pneumatycznych profili europejskich z profilami form zoptymalizowanymi pod kątem cieczy. Ich tuleje blokujące i grzybki zaworów zostały zaprojektowane z myślą o zupełnie innej dynamice płynów. Włączenie niewłaściwego standardu do ustalonego ekosystemu specyficznego dla danej branży zakłóca regulację termiczną i stwarza ryzyko nagłych wycieków płynów podczas aktywnych cykli produkcyjnych.
Uszkodzenie uszczelnienia jest najczęstszą przyczyną nieszczelności szybkozłączy. Uszczelnienia NBR dobrze radzą sobie ze standardowym sprężonym powietrzem, ale słabo reagują na niekompatybilne płyny. W nowoczesnych sprężarkach śrubowych często stosuje się syntetyczne oleje smarowe. Te syntetyczne oleje przemieszczają się w postaci aerozolu i agresywnie atakują standardowe pierścienie typu O-ring NBR.
Reakcja chemiczna powoduje, że materiał NBR pęcznieje, mięknie i ostatecznie ulega fragmentacji. Ekstremalne cykle termiczne dodatkowo przyspieszają tę degradację. Gdy uszczelka twardnieje pod wpływem powtarzających się skoków temperatury, traci zdolność do odbijania się i wypełniania mikroskopijnych szczelin między wtyczką a gniazdem. Modernizacja na specjalistyczne elastomery, takie jak FKM lub EPDM, całkowicie zmniejsza to ryzyko.
Środowiska przemysłowe poddają powiązania bezlitosnemu znęcaniu się fizycznemu. Zużycie mechaniczne spowodowane wibracjami o wysokiej częstotliwości znacząco wpływa na tuleję blokującą i wewnętrzne łożyska kulkowe. Po podłączeniu bezpośrednio do ciężkich narzędzi udarowych, takich jak klucze udarowe lub młotki kłujące, ciągłe wibracje zakłócają połączenie.
To drganie powoduje stopniowe zużywanie się kulek ze stali hartowanej i tworzenie fizycznych wgłębień w rowku świecy (proces znany jako brinelling). Z biegiem czasu luka tolerancji powiększa się. Tuleja blokująca traci napięcie, zwiększając ryzyko przypadkowego rozłączenia, gdy linia pozostaje pod pełnym ciśnieniem. Zastosowanie wytrzymałych stalowych korków i wprowadzenie krótkich węży biczowych pomiędzy narzędziem a złączką znacznie zmniejsza bezpośrednie przenoszenie drgań.
Zamawianie niezweryfikowanych sprzęgieł o niskiej tolerancji powoduje kaskadę ukrytych nieefektywności operacyjnych. Niemarkowe części zamienne rzadko spełniają ścisłe tolerancje geometryczne wymagane przez oryginalną normę europejską. Wtyczka może wejść w gniazdo, ale wokół głównych powierzchni uszczelniających pozostają mikroskopijne szczeliny.
Te niewspółosiowości powodują ciągłe mikronieszczelności w całym obiekcie. Ponieważ wycieki te są często zbyt małe, aby można było je usłyszeć w hałasie fabrycznym, pozostają niewykryte przez wiele miesięcy. W związku z tym sprężarki powietrza muszą pracować nieprzerwanie, aby utrzymać podstawowe ciśnienie w układzie. To wymuszone przepracowanie drastycznie skraca żywotność sprężarki i zwiększa dzienne wydatki na energię do niezrównoważonego poziomu.
Wybór prawidłowego złącza zgodnego z normą europejską gwarantuje bezpieczną i wydajną pracę układów hydraulicznych i pneumatycznych. Rygorystyczna ocena geometrii profili, typów gwintów i składu materiału pozwala zapobiec poważnym zakłóceniom operacyjnym spowodowanym przez niedopasowane komponenty.
Postępuj zgodnie z logiką krótkiej listy: zawsze najpierw sprawdź profil wtyczki. Następnie określ wymagania dotyczące przepływu i ciśnienia. Następnie należy wybrać odpowiedni materiał i uszczelnienie w oparciu o płyn. Na koniec określ właściwy gwint połączenia pasujący do kolektora.
Wdrażaj ścisłą diagnostykę: Przeprowadź audyt bieżących połączeń instalacji za pomocą suwmiarki cyfrowej, aby dokładnie zmierzyć średnicę łba wtyczki i szerokość rowka.
Nadaj priorytet zweryfikowanym danym: skonsultuj się z dostawcami technicznymi, którzy dostarczają weryfikowalne schematy blokowe i dokładne dane dotyczące wymiany, zanim zdecydujesz się na masową modernizację komponentów.
O: Nie. Pomimo podobnych funkcji geometria wtyku znacznie się różni. Połączenie na siłę spowoduje uszkodzenie pierścieni typu O-ring, poważny wyciek lub zagrożenie pociskiem pod ciśnieniem.
Odp.: Zmierz średnicę główki grzybka i kształt rowka blokującego. Profile europejskie mają zazwyczaj szerszą, bardziej płaską główkę (np. 7,2 mm), podczas gdy profile japońskie (w stylu Nitto) mają wyraźną, dłuższą geometrię przypominającą sondę.
O: Nie koniecznie. Maksymalne ciśnienie znamionowe systemu zależy od jego najsłabszego elementu. Chociaż łącznik może pracować przy ciśnieniu 35 barów, standardowe połączenie z końcówką węża zabezpieczone obejmą z przekładnią ślimakową będzie zawodzić przy znacznie niższym progu.
O: Nie. Obydwa profile pochodzą z Europy, ale profile HASCO zostały specjalnie zaprojektowane do zastosowań związanych z chłodzeniem form, z odrębnymi mechanizmami blokującymi i ścieżkami przepływu zoptymalizowanymi pod kątem cieczy, podczas gdy standardowe profile pneumatyczne Euro są zoptymalizowane pod kątem sprężonego powietrza.
