A Die pneumatische Schnellkupplung ist eine Schnellverbindungskomponente, die in Druckluftsystemen, pneumatischen Werkzeugen, Automatisierungsgeräten, Luftkompressoren und industriellen Luftleitungen verwendet wird. Das Richtige Pneumatische Schnellkupplung verbessert die Luftabdichtung, Verbindungsgeschwindigkeit, Strömungsstabilität, Druckhaltung und sichere Trennung im täglichen Betrieb. Die Wahl des richtigen Luftschlauchanschlusses erfordert mehr als nur ein passendes Aussehen, denn Gewindetyp, Schlauchgröße, Arbeitsdruck, Steckerprofil, Ventilstruktur, Gehäusematerial, Dichtungsmaterial und Betriebsumgebung beeinflussen alle die Systemzuverlässigkeit.

Schlüssel zum Mitnehmen

● Die Auswahl  der pneumatischen Schnellkupplung hängt von Druck, Durchfluss, Schlauchgröße, Gewinde, Material und Dichtung ab.

●  Schnellkupplungen eignen sich für den häufigen Austausch von Druckluftwerkzeugen.

●  Push-to-Connect-Anschlüsse eignen sich für kompakte Pneumatikschläuche.

●  NPT-, BSP-, metrische und G-Gewinde müssen vor dem Austausch bestätigt werden.

●  Messing, Stahl, Edelstahl und Kunststoff erfüllen unterschiedliche Arbeitsbedingungen.

●  Luftleckagen sind oft auf falsche Größe, verschlissene Dichtungen oder nicht übereinstimmende Gewinde zurückzuführen.

●  A Die pneumatische Schnellkupplung muss den Anforderungen an Stecker, Buchse und Luftleitung entsprechen.



Über pneumatische Schnellkupplungen und Luftschlauchanschlüsse

Was ist eine pneumatische Schnellkupplung?

Eine pneumatische Schnellkupplung ist ein Steckverbinder, der das schnelle Anschließen und Trennen von Druckluftleitungen ohne komplexe Werkzeuge ermöglicht. Es umfasst normalerweise eine Buchse, einen Stecker, einen Verriegelungsmechanismus, eine Ventilstruktur und ein Dichtungselement. In pneumatischen Systemen Pneumatische Schnellkupplung reduziert dies die Ausfallzeiten beim Wechsel von Werkzeugen, Schläuchen oder modularen Geräten.

Wie pneumatische Schnellkupplungen funktionieren

Eine pneumatische Schnellkupplung öffnet den internen Luftweg, wenn der Stecker in die Buchse eintritt, und die Verriegelungshülse sichert die Verbindung. Beim Trennen der Verbindung schließt sich das interne Ventil, um Luftverluste zu reduzieren und einen unkontrollierten Luftstrom zu verhindern. Seine Dichtungsleistung hängt von der Bearbeitungsgenauigkeit, der Dichtungskompression, der Kompatibilität des Stopfenprofils und dem richtigen Druckbereich ab.

Pneumatische Schnellkupplung im Vergleich zu allgemeinen pneumatischen Anschlüssen

Allgemeine pneumatische Armaturen bieten normalerweise feste Verbindungen für Rohre, Schläuche, Ventile, Zylinder und Verteiler. Eine pneumatische Schnellkupplung ist für ein schnelleres Entfernen und Wiederanschließen konzipiert, insbesondere wenn Werkzeuge oder Schläuche wiederholt gewechselt werden müssen. Dieser Unterschied ist in Werkstätten, Montagelinien, Wartungsstationen und Druckluftverteilungssystemen wichtig.



Warum pneumatische Schnellkupplungen immer beliebter werden

Schnelleres Verbinden und Trennen

Eine pneumatische Schnellkupplung verkürzt die Zeit, die zum Anschließen von Druckluftwerkzeugen, Schläuchen und Geräteanschlüssen erforderlich ist. In Produktionsumgebungen erhöht das wiederholte manuelle Anziehen von Schraubverbindungen die Arbeitszeit und kann zur Beschädigung der Gewinde führen. Eine richtig ausgewählte pneumatische Schnellkupplung sorgt für ein Gleichgewicht zwischen Geschwindigkeit, Abdichtung und mechanischer Haltekraft.

Reduzierte Luftleckage und Energieverschwendung

Druckluftlecks erhöhen die Belastung des Kompressors und erhöhen mit der Zeit die Betriebskosten. Eine hochwertige pneumatische Schnellkupplung mit geeigneter Dichtung und präzisem Steckersitz reduziert unnötigen Luftverlust im Betrieb. Die Leckagekontrolle wird immer wichtiger, wenn viele Kupplungspunkte entlang einer Werksluftleitung installiert sind.

Höhere Flexibilität für industrielle Luftsysteme

Eine pneumatische Schnellkupplung ermöglicht die Versorgung verschiedener Werkzeuge, Stationen oder Maschinenmodule mit einer Luftversorgungsleitung. Diese Flexibilität ist nützlich in den Bereichen Wartung, Montage, Verpackung, Automobilreparatur, Formenbau und allgemeine industrielle Produktion. Wenn die Kupplungsstandards konsistent sind, lässt sich das gesamte Luftleitungslayout einfacher verwalten.

Arten von pneumatischen Schnellkupplungen und Luftschlauchanschlüssen

Steckverbindungen

Steckverbindungen sind in kompakten Pneumatikschlauchsystemen mit PU-, PA- oder PE-Rohren üblich. Sie sind nicht immer dasselbe wie eine pneumatische Schnellkupplung , da viele Steckanschlüsse eher für semipermanente Rohrverbindungen als für häufige Werkzeugwechsel ausgelegt sind. Sie eignen sich für pneumatische Steuerkreise, kompakte Verteiler, Zylinder und Automatisierungsgeräte.

Gewindeanschlüsse

Gewindeanschlüsse verwenden NPT-, BSP-, G-, metrische oder andere Gewindestandards, um Luftkomponenten sicher zu verbinden. Eine pneumatische Schnellkupplung mit Gewinde muss sowohl zur Gewindeform als auch zur Dichtungsmethode passen, da konische Gewinde und parallele Gewinde unterschiedlich abdichten. Eine falsche Gewindeauswahl kann zu Leckagen, schwachem Eingriff oder einer Beschädigung des Anschlusses führen.

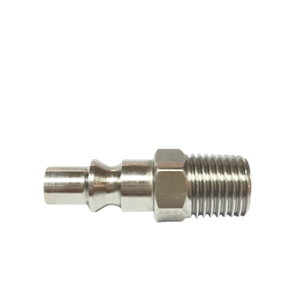

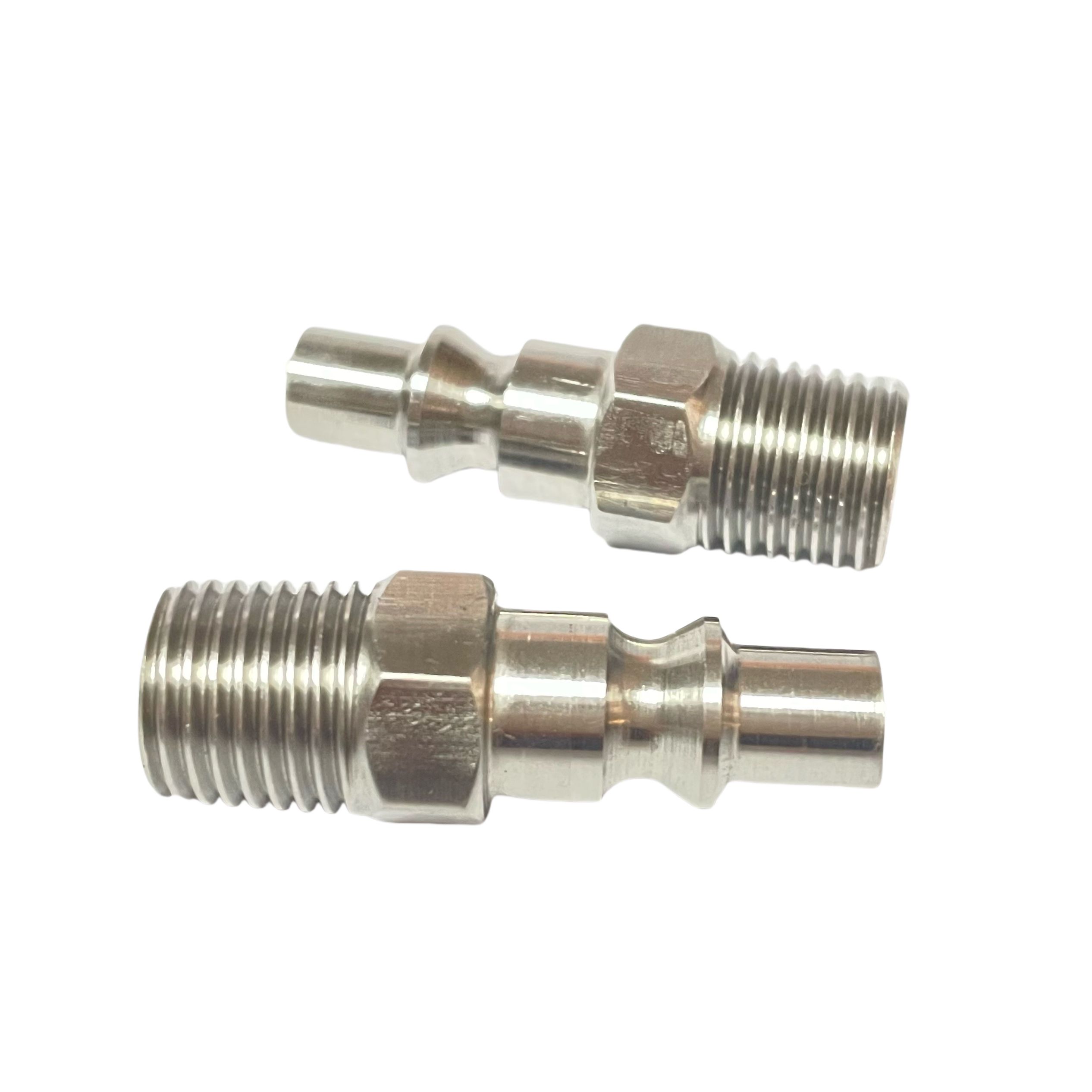

Schnellkupplungen und Stecker

Schnellkupplungen und -stecker sind die bekanntesten pneumatischen Schnellkupplungen für Druckluftwerkzeuge und Kompressorschläuche. Die Buchse enthält normalerweise eine Verriegelungshülse und ein Ventil, während der Stecker das passende Profil und den Luftstromdurchgang bereitstellt. Stecker und Buchse müssen dem gleichen Profilstandard entsprechen, sonst kann es sein, dass sie nicht richtig verriegeln oder abdichten.

Widerhakenbeschläge

Widerhakenanschlüsse verbinden flexible Luftschläuche, indem sie an der Innenwand des Schlauchs greifen. Sie sind einfach und kostengünstig, doch Klemmen sind häufig erforderlich, wenn Vibrationen, Druck oder Schlauchbewegungen auftreten. Ein Widerhakenanschluss kann in der Nähe einer pneumatischen Schnellkupplungsbaugruppe verwendet werden , wenn das System ein flexibles Schlauchende erfordert.

Kompressionsverschraubungen

Klemmringverschraubungen sorgen für eine Abdichtung durch eine Klemmhülse, eine Hülse oder einen Klemmring um das Rohr herum. Sie bieten sichere Verbindungen für starre oder halbstarre Pneumatikschläuche, bei denen eine Demontage weniger häufig vorkommt. Im Vergleich zu einer pneumatischen Schnellkupplung lassen sich Klemmringverschraubungen langsamer installieren, sind aber in festen Luftleitungsanordnungen stabil.



Zu bewertende Hauptmerkmale und Spezifikationen

Arbeitsdruck und Berstdruck

Eine pneumatische Schnellkupplung muss über einen Betriebsdruck verfügen, der für das tatsächliche Druckluftsystem geeignet ist. Spitzendruck, Kompressorzyklen und Druckschwankungen sollten berücksichtigt werden, da Luftsysteme nicht immer mit einem konstanten Wert arbeiten. Der Berstdruck ist nicht die normale Arbeitsgrenze, daher sollte der Nennarbeitsdruck als Leitfaden für die Auswahl dienen.

Durchflussrate und Innenbohrung

Die Durchflussrate beeinflusst die Werkzeugleistung, die Zylinderreaktion, den Druckabfall und die Systemeffizienz. Eine pneumatische Schnellkupplung mit einer kleinen Innenbohrung kann den Luftstrom einschränken, selbst wenn die Gewindegröße korrekt erscheint. Druckluftwerkzeuge mit hohem Verbrauch erfordern eine ausreichende Bohrungsgröße und eine kompatible Steckergeometrie.

Schlauchgröße und Rohrdurchmesser

Die Größe des Luftschlauchs muss mit dem Anschlussstück, dem Steckerende oder dem Gewindeadapter übereinstimmen, der mit der pneumatischen Schnellkupplung verwendet wird . Eine lockere Schlauchverbindung kann undicht sein oder sich lösen, während eine übergroße Armatur die Schlauchwand beschädigen kann. Rohraußendurchmesser und Schlauchinnendurchmesser sollten separat überprüft werden.

Gewindestandard und Dichtungsmethode

Die Gewindekompatibilität ist eine der häufigsten Ursachen für bei pneumatischen Schnellkupplungen . Installationsfehler NPT-Gewinde dichten durch konischen Eingriff ab, während BSPP- oder G-Gewinde möglicherweise O-Ringe, Unterlegscheiben oder Verbunddichtungen erfordern. Eine korrekte Spezifikation sollte Gewindegröße, Gewindestandard, Außen- oder Innenende und Dichtungsmethode umfassen.

Gehäusematerial und Oberflächenbehandlung

Produkte aus Messing für pneumatische Schnellkupplungen werden häufig für allgemeine Druckluft verwendet, da sie eine gute Bearbeitbarkeit und Korrosionsbeständigkeit bieten. Stahlkupplungen bieten eine höhere mechanische Festigkeit und können verzinkt, vernickelt oder mit anderen Oberflächenbehandlungen versehen werden. Edelstahlteile werden in feuchten, nassen, chemischen oder korrosiven Umgebungen bevorzugt.

Dichtungsmaterial und Temperaturbereich

Das Dichtungsmaterial beeinflusst die Leckagekontrolle, die Lebensdauer und die Verträglichkeit mit Luftfeuchtigkeit, Schmiermitteln und Temperatur. NBR wird häufig in vielen pneumatischen Schnellkupplungsanwendungen verwendet , während für spezielle Umgebungen möglicherweise FKM, EPDM oder andere Materialien erforderlich sind. Verhärtete, rissige oder geschwollene Dichtungen können zu Undichtigkeiten und einem instabilen Betrieb führen.



Vergleichstabelle der pneumatischen Schnellkupplungen

Typenvergleich für gängige Luftanschlüsse

Verschiedene Luftanschlusstypen dienen unterschiedlichen Installationsbedingungen, daher sollte eine pneumatische Schnellkupplung nicht nur aufgrund ihres Aussehens ausgewählt werden. Schnellkupplungen eignen sich besser für häufige Werkzeugwechsel, während Steckverbindungen und Klemmverschraubungen in Rohrkreisläufen häufiger anzutreffen sind.

Auswahlparameterdiagramm

Bei der Auswahl einer pneumatischen Schnellkupplung sollten sowohl mechanische als auch lufttechnische Anforderungen berücksichtigt werden. Druck-, Durchfluss-, Gewinde-, Material- und Dichtungsbedingungen hängen oft zusammen, sodass eine falsche Spezifikation Auswirkungen auf die gesamte Luftleitung haben kann.



So wählen Sie eine pneumatische Schnellkupplung aus

Identifizieren Sie die Anwendung

Der erste Schritt besteht darin, zu definieren, wo die pneumatische Schnellkupplung eingesetzt werden soll. Druckluftwerkzeuge, Automatisierungsschläuche, Kompressorauslässe, Formgeräte, Prüfsysteme und Werkstattschläuche erfordern möglicherweise unterschiedliche Strukturen. Die Anwendung bestimmt, ob Geschwindigkeit, Durchflusskapazität, kompakte Größe, Korrosionsbeständigkeit oder Verriegelungsstärke Vorrang haben sollen.

Bestätigen Sie die Schlauch- und Rohrgröße

Die pneumatische Schnellkupplung muss zur Größe des im System verwendeten Luftschlauchs oder Pneumatikrohrs passen. Bei Schlauchverbindungen bestimmt häufig der Innendurchmesser die Durchflusskapazität und den Sitz der Armatur. Bei Pneumatikschläuchen ist in der Regel der Außendurchmesser das entscheidende Maß.

Gewindetyp anpassen

Vor dem Einbau einer muss die Gewindeübereinstimmung bestätigt werden . pneumatischen Schnellkupplung in einen Maschinenanschluss oder ein Druckluftwerkzeug NPT-, BSPT-, BSPP-, G- und metrische Gewinde sehen möglicherweise ähnlich aus, unterscheiden sich jedoch in Winkel, Steigung, Konizität und Dichtungsmethode. Durch den Einbau einer falschen Gewindekupplung können die Gewinde der Geräte beschädigt werden, bevor eine ordnungsgemäße Abdichtung erreicht wird.

Druck und Durchfluss prüfen

Die Druckstufe schützt die pneumatische Schnellkupplung vor mechanischem Versagen während des Betriebs. Die Durchflusskapazität schützt die Werkzeugleistung, indem sie einen Druckabfall am Verbindungspunkt verhindert. Eine kleine Kupplung passt zwar rein, schränkt aber dennoch den Luftstrom ein, wenn Werkzeuge mit hohem Verbrauch verwendet werden.

Wählen Sie Material und Dichtung

Die Materialauswahl sollte den Druck, das Korrosionsrisiko, die Stoßbelastung und die Kostenanforderungen berücksichtigen. Messing wird häufig für den allgemeinen Luftverkehr verwendet, Stahl eignet sich für stärkere mechanische Beanspruchung und Edelstahl wird für rauere Umgebungen ausgewählt. Ebenso wichtig ist die Auswahl der Dichtung, da die Elastomerkompatibilität die Leckage und die Lebensdauer beeinflusst.

Überprüfen Sie die Kompatibilität von Stecker und Buchse

Stecker und Buchse einer pneumatischen Schnellkupplung müssen das gleiche Austauschprofil haben. Ein ähnliches Aussehen garantiert keine Kompatibilität, da Verriegelungsnuten, Ventilhub und Dichtungspositionen unterschiedlich sein können. Bei Austauscharbeiten sollten Serie, Größe, Standard und Profil bestätigt werden, bevor neue und vorhandene Teile gemischt werden.

Häufige Probleme bei der Verwendung pneumatischer Kupplungen

Luftleckage

Luftleckagen können durch verschlissene Dichtungen, beschädigte Stopfenoberflächen, lose Gewinde oder inkompatible Profile verursacht werden. Eine pneumatische Schnellkupplung sollte überprüft werden, wenn ein Zischen, ein Druckabfall oder eine instabile Werkzeugleistung auftritt. Regelmäßige Dichtungsprüfungen reduzieren die Verschwendung von Druckluft und verhindern, dass kleine Leckstellen zu größeren Ausfällen werden.

Schwierige Verbindung oder Trennung

Das Anschließen einer pneumatischen Schnellkupplung kann schwierig werden, wenn Schmutz, Rost, Druckungleichgewicht oder Hülsenverschleiß den Verriegelungsbereich beeinträchtigen. Durch gewaltsames Anschließen können die Nase des Steckers, die Steckkugeln oder das Innenventil beschädigt werden. Durch Reinigen und Überprüfen des Kupplungsprofils kann der normale Betrieb wiederhergestellt werden, wenn das Teil nicht stark abgenutzt ist.

Thread-Konflikt

Nicht übereinstimmende Gewinde führen oft zu falschem Anziehen, wobei sich die pneumatische Schnellkupplung fest anfühlt, aber nicht richtig abdichtet. Das falsche Gewinde kann in den Anschluss einschneiden, die Dichtfläche verformen oder ein Bauteil unter Spannung reißen lassen. Beim Austausch unbekannter Pneumatikanschlüsse sollten Gewindelehren, Zeichnungen oder Muster verwendet werden.

Dichtungsverschleiß und Alterung

Dichtungsverschleiß tritt auf, wenn eine pneumatische Schnellkupplung wiederholten Verbindungszyklen, Hitze, trockener Luft, Ölnebel oder chemischer Verunreinigung ausgesetzt ist. Gealterte Dichtungen können je nach Betriebsumgebung aushärten, abflachen, reißen oder aufquellen. Der rechtzeitige Austausch von Dichtungen oder der kompletten Kupplung schützt das Luftsystem vor instabiler Leckage.



Abschluss

Eine pneumatische Schnellkupplung ist eine kleine Komponente, hat aber einen direkten Einfluss auf die Drucklufteffizienz, die Werkzeugleistung, die Verbindungsgeschwindigkeit und die Betriebssicherheit. Die beste Auswahl ergibt sich aus der gemeinsamen Überprüfung des Anwendungstyps, des Arbeitsdrucks, des Luftstrombedarfs, der Schlauch- oder Rohrgröße, des Gewindestandards, des Materials, der Dichtungskompatibilität und des Stecker-zu-Buchsen-Austauschprofils. Für pneumatische Systeme mit industriellen Luftleitungen, Druckluftwerkzeugen, Automatisierungsgeräten, Formverbindungen oder kundenspezifischen Anforderungen an Luftschlauchanschlüsse kann Dongguan Tianying Mold Fitting Co., Ltd. die Auswahl und Produktionsunterstützung für pneumatische Schnellkupplungen auf der Grundlage von Zeichnungen, Mustern, Gewindespezifikationen, Materialanforderungen, Durchflussanforderungen und Betriebsbedingungen bieten.



FAQ

Wofür wird eine pneumatische Schnellkupplung verwendet?

Eine pneumatische Schnellkupplung dient zum schnellen Verbinden und Trennen von Druckluftleitungen. Es kommt häufig in Druckluftwerkzeugen, Kompressoren, pneumatischen Geräten, Automatisierungssystemen und Werkstattluftschläuchen vor. Seine Hauptaufgabe ist die schnelle Verbindung bei gleichzeitiger Aufrechterhaltung der Abdichtung und des Luftstroms.

Wie wähle ich die richtige Größe der pneumatischen Schnellkupplung aus?

Die richtige Größe der pneumatischen Schnellkupplung hängt vom Schlauchdurchmesser, der Gewindegröße, dem Durchflussbedarf und dem Steckerprofil ab. Körperliche Passform reicht nicht aus, da eine kleine Bohrung den Luftstrom einschränken kann. Steckdose, Stecker, Schlauchende und Maschinenanschluss sollten als eine vollständige Verbindung überprüft werden.

Sind alle Pneumatikkupplungen austauschbar?

Nicht alle pneumatischen Schnellkupplungsprodukte sind austauschbar. Verschiedene Serien können unterschiedliche Verriegelungsnuten, Stopfennasen, Ventilwege und Dichtungspositionen verwenden. Die sicherste Austauschmethode besteht darin, vor dem Mischen der Komponenten Standard, Größe, Profil und Druckstufe zu bestätigen.
