MỘT Khớp nối nhanh khí nén là bộ phận kết nối nhanh được sử dụng trong hệ thống khí nén, dụng cụ khí nén, thiết bị tự động hóa, máy nén khí, đường dẫn khí công nghiệp. Điều chỉnh chính xác Khớp nối nhanh bằng khí nén giúp cải thiện khả năng bịt kín không khí, tốc độ kết nối, độ ổn định dòng chảy, khả năng duy trì áp suất và ngắt kết nối an toàn trong quá trình vận hành hàng ngày. Việc chọn đầu nối ống dẫn khí phù hợp đòi hỏi nhiều điều hơn là vẻ ngoài phù hợp, bởi vì loại ren, kích thước ống, áp suất làm việc, cấu hình phích cắm, cấu trúc van, vật liệu thân, vật liệu bịt kín và môi trường vận hành đều ảnh hưởng đến độ tin cậy của hệ thống.

Chìa khóa mang đi

● Lựa chọn  Khớp nối nhanh bằng khí nén phụ thuộc vào áp suất, lưu lượng, kích thước ống, ren, vật liệu và vòng đệm.

●  Khớp nối ngắt kết nối nhanh phù hợp với việc thay dụng cụ khí thường xuyên.

●  Phụ kiện đẩy để kết nối phù hợp với ống khí nén nhỏ gọn.

●  Các luồng NPT, BSP, hệ mét và G phải được xác nhận trước khi thay thế.

●  Đồng thau, thép, thép không gỉ và nhựa phục vụ các điều kiện làm việc khác nhau.

●  Rò rỉ khí thường do sai kích cỡ, vòng đệm bị mòn hoặc ren không khớp.

●  A Khớp nối nhanh bằng khí nén phải phù hợp với các yêu cầu về phích cắm, ổ cắm và đường dẫn khí.



Giới thiệu về khớp nối nhanh khí nén và phụ kiện ống khí

Khớp nối nhanh bằng khí nén là gì?

Khớp nối nhanh bằng khí nén là một đầu nối cho phép kết nối và ngắt kết nối các đường dẫn khí nén một cách nhanh chóng mà không cần các công cụ phức tạp. Nó thường bao gồm ổ cắm, phích cắm, cơ cấu khóa, cấu trúc van và bộ phận bịt kín. Trong hệ thống khí nén, thời Khớp nối nhanh bằng khí nén gian ngừng hoạt động giảm khi thay đổi công cụ, ống mềm hoặc thiết bị mô-đun.

Khớp nối nhanh bằng khí nén hoạt động như thế nào

Khớp nối nhanh bằng khí nén sẽ mở đường dẫn khí bên trong khi phích cắm đi vào ổ cắm và ống khóa giữ chặt kết nối. Khi ngắt kết nối, van bên trong sẽ đóng lại để giảm thất thoát không khí và ngăn luồng khí không được kiểm soát. Hiệu suất bịt kín của nó phụ thuộc vào độ chính xác gia công, độ nén của phốt, khả năng tương thích với cấu hình phích cắm và phạm vi áp suất thích hợp.

Khớp nối nhanh bằng khí nén so với các phụ kiện khí nén thông thường

Các phụ kiện khí nén thông thường thường cung cấp các kết nối cố định cho ống, ống mềm, van, xi lanh và ống góp. Khớp nối nhanh bằng khí nén được thiết kế để tháo và kết nối lại nhanh hơn, đặc biệt khi phải thay dụng cụ hoặc ống mềm nhiều lần. Sự khác biệt này rất quan trọng trong các xưởng, dây chuyền lắp ráp, trạm bảo trì và hệ thống phân phối khí nén.



Tại sao khớp nối nhanh bằng khí nén đang trở nên phổ biến

Kết nối và ngắt kết nối nhanh hơn

Khớp nối nhanh bằng khí nén rút ngắn thời gian cần thiết để kết nối các dụng cụ khí, ống mềm và cổng thiết bị. Trong môi trường sản xuất, việc siết chặt các mối nối ren bằng tay nhiều lần sẽ làm tăng thời gian lao động và có thể làm hỏng ren. được lựa chọn phù hợp Khớp nối nhanh bằng khí nén sẽ cân bằng tốc độ, độ kín và lực giữ cơ học.

Giảm rò rỉ không khí và lãng phí năng lượng

Rò rỉ khí nén làm tăng tải máy nén và tăng chi phí vận hành theo thời gian. chất lượng cao Khớp nối nhanh bằng khí nén với vòng đệm phù hợp và khớp nối chính xác giúp giảm thất thoát không khí không cần thiết trong quá trình vận hành. Kiểm soát rò rỉ trở nên quan trọng hơn khi nhiều điểm ghép nối được lắp đặt trên đường dẫn khí của nhà máy.

Tính linh hoạt tốt hơn cho hệ thống không khí công nghiệp

Khớp nối nhanh bằng khí nén cho phép một đường cấp khí phục vụ các công cụ, trạm hoặc mô-đun máy khác nhau. Tính linh hoạt này rất hữu ích trong việc bảo trì, lắp ráp, đóng gói, sửa chữa ô tô, thiết bị khuôn mẫu và sản xuất công nghiệp nói chung. Khi các tiêu chuẩn của bộ ghép nối nhất quán, toàn bộ cách bố trí đường dẫn khí sẽ trở nên dễ quản lý hơn.

Các loại khớp nối nhanh khí nén và đầu nối ống khí

Phụ kiện đẩy để kết nối

Các phụ kiện đẩy để kết nối phổ biến trong các hệ thống ống khí nén nhỏ gọn sử dụng ống PU, PA hoặc PE. Chúng không phải lúc nào cũng giống như Khớp nối nhanh bằng khí nén , vì nhiều phụ kiện đẩy vào được thiết kế cho các kết nối ống bán cố định thay vì thay đổi công cụ thường xuyên. Chúng phù hợp với các mạch điều khiển khí nén, ống góp nhỏ gọn, xi lanh và thiết bị tự động hóa.

Phụ kiện ren

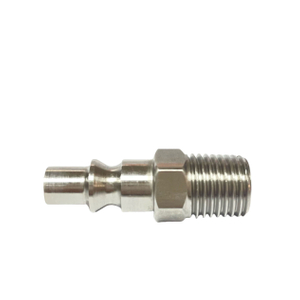

Các phụ kiện có ren sử dụng các tiêu chuẩn ren NPT, BSP, G, hệ mét hoặc các tiêu chuẩn ren khác để kết nối các bộ phận không khí một cách an toàn. có ren Khớp nối nhanh khí nén phải phù hợp với cả dạng ren và phương pháp bịt kín, bởi vì ren côn và ren song song bịt kín khác nhau. Lựa chọn ren không chính xác có thể gây rò rỉ, gắn kết yếu hoặc làm hỏng cổng.

Bộ nối và phích cắm ngắt kết nối nhanh

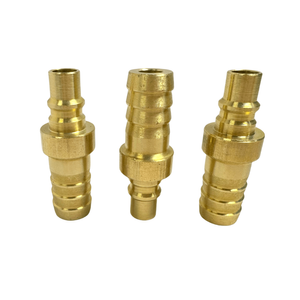

Khớp nối và phích cắm ngắt kết nối nhanh là kiểu được công nhận nhất Khớp nối nhanh bằng khí nén dành cho các dụng cụ không khí và ống máy nén. Ổ cắm thường chứa một ống khóa và van, trong khi phích cắm cung cấp cấu hình giao phối và luồng không khí đi qua. Phích cắm và ổ cắm phải tuân theo cùng một tiêu chuẩn cấu hình, nếu không chúng có thể khóa hoặc bịt kín không chính xác.

phụ kiện thép gai

Các phụ kiện có gai kết nối các ống dẫn khí linh hoạt bằng cách kẹp vào thành trong của ống. Chúng đơn giản và tiết kiệm chi phí, nhưng thường cần phải có kẹp khi có rung động, áp suất hoặc chuyển động của ống. Có thể sử dụng đầu nối có gai gần cụm Khớp nối nhanh bằng khí nén khi hệ thống yêu cầu đầu ống mềm.

Phụ kiện nén

Các phụ kiện nén tạo ra sự bịt kín thông qua ống nối, ống bọc ngoài hoặc vòng nén xung quanh ống. Chúng cung cấp các kết nối an toàn cho các ống khí nén cứng hoặc bán cứng, nơi việc tháo gỡ ít thường xuyên hơn. So với Khớp nối nhanh bằng khí nén , các phụ kiện nén lắp đặt chậm hơn nhưng ổn định ở bố trí đường khí cố định.



Các tính năng và thông số kỹ thuật chính để đánh giá

Áp suất làm việc và áp suất nổ

Khớp nối nhanh khí nén phải có mức áp suất làm việc phù hợp với hệ thống khí nén thực tế. Cần xem xét áp suất đỉnh, chu kỳ máy nén và dao động áp suất vì hệ thống không khí không phải lúc nào cũng hoạt động ở một giá trị không đổi. Áp suất nổ không phải là giới hạn làm việc bình thường, vì vậy áp suất làm việc định mức sẽ là hướng dẫn lựa chọn.

Tốc độ dòng chảy và lỗ khoan bên trong

Tốc độ dòng chảy ảnh hưởng đến công suất dụng cụ, phản ứng của xi lanh, giảm áp suất và hiệu quả của hệ thống. Khớp nối nhanh bằng khí nén có lỗ khoan nhỏ bên trong có thể hạn chế luồng khí ngay cả khi kích thước ren có vẻ chính xác. Các công cụ khí nén tiêu thụ nhiều yêu cầu kích thước lỗ khoan đủ và hình dạng phích cắm tương thích.

Kích thước ống và đường kính ống

Kích thước ống dẫn khí phải phù hợp với đuôi khớp nối, đầu phích cắm hoặc bộ chuyển đổi ren được sử dụng với Khớp nối nhanh bằng khí nén . Kết nối ống lỏng có thể bị rò rỉ hoặc ngắt kết nối, trong khi khớp nối quá khổ có thể làm hỏng thành ống. Đường kính ngoài của ống và đường kính trong của ống phải được kiểm tra riêng.

Tiêu chuẩn chủ đề và phương pháp niêm phong

Khả năng tương thích của ren là một trong những nguyên nhân phổ biến nhất dẫn đến Khớp nối nhanh bằng khí nén . lỗi lắp đặt Ren NPT bịt kín thông qua khớp côn, trong khi ren BSPP hoặc G có thể yêu cầu vòng chữ O, vòng đệm hoặc vòng đệm liên kết. Thông số kỹ thuật chính xác phải bao gồm kích thước ren, tiêu chuẩn ren, đầu đực hoặc đầu cái và phương pháp bịt kín.

Chất liệu thân máy và xử lý bề mặt

Các sản phẩm đồng thau Khớp nối nhanh khí nén bằng phổ biến cho khí nén thông thường vì chúng có khả năng gia công tốt và chống ăn mòn. Khớp nối thép cung cấp độ bền cơ học cao hơn và có thể sử dụng mạ kẽm, mạ niken hoặc các phương pháp xử lý bề mặt khác. Các bộ phận bằng thép không gỉ được ưu tiên sử dụng trong môi trường ẩm ướt, rửa trôi, hóa chất hoặc ăn mòn.

Vật liệu làm kín và phạm vi nhiệt độ

Vật liệu bịt kín ảnh hưởng đến khả năng kiểm soát rò rỉ, tuổi thọ sử dụng và khả năng tương thích với độ ẩm không khí, chất bôi trơn và nhiệt độ. NBR được sử dụng rộng rãi trong nhiều ứng dụng Khớp nối nhanh bằng khí nén , trong khi FKM, EPDM hoặc các vật liệu khác có thể được yêu cầu cho các môi trường đặc biệt. Các gioăng bị cứng, nứt hoặc phồng lên có thể gây rò rỉ và hoạt động không ổn định.



Biểu đồ so sánh khớp nối nhanh bằng khí nén

So sánh loại cho các kết nối không khí chung

Các loại đầu nối không khí khác nhau phục vụ các điều kiện lắp đặt khác nhau, do đó, Khớp nối nhanh bằng khí nén chỉ dựa vào hình thức bên ngoài. không nên chọn Bộ ghép nối ngắt kết nối nhanh sẽ tốt hơn khi thay đổi công cụ thường xuyên, trong khi các phụ kiện nén và đẩy để kết nối phổ biến hơn trong các mạch ống.

Biểu đồ tham số lựa chọn

Quá trình lựa chọn Khớp nối nhanh bằng khí nén phải bao gồm cả yêu cầu về cơ học và luồng không khí. Các điều kiện về áp suất, dòng chảy, ren, vật liệu và vòng đệm thường được kết nối với nhau, do đó, một thông số kỹ thuật sai có thể ảnh hưởng đến toàn bộ đường dẫn khí.



Cách chọn khớp nối nhanh bằng khí nén

Xác định ứng dụng

Bước đầu tiên là xác định nơi Khớp nối nhanh bằng khí nén . sẽ sử dụng Dụng cụ khí, ống tự động hóa, ổ cắm máy nén, thiết bị khuôn mẫu, hệ thống thử nghiệm và ống mềm xưởng có thể yêu cầu các cấu trúc khác nhau. Ứng dụng xác định xem tốc độ, công suất dòng chảy, kích thước nhỏ gọn, khả năng chống ăn mòn hoặc độ bền khóa có được ưu tiên hay không.

Xác nhận kích thước ống và ống

Khớp nối nhanh bằng khí nén phải phù hợp với kích thước ống dẫn khí hoặc ống khí nén được sử dụng trong hệ thống. Đối với các kết nối ống, đường kính bên trong thường xác định khả năng dòng chảy và độ phù hợp của khớp nối. Đối với ống khí nén, đường kính ngoài thường là kích thước chính.

Loại chủ đề phù hợp

Việc khớp ren phải được xác nhận trước khi lắp Khớp nối nhanh bằng khí nén vào cổng máy hoặc dụng cụ khí. Các ren NPT, BSPT, BSPP, G và hệ mét có thể trông giống nhau nhưng khác nhau về góc, bước, độ côn và phương pháp bịt kín. Việc lắp đặt khớp nối ren sai có thể làm hỏng ren của thiết bị trước khi đạt được độ kín thích hợp.

Kiểm tra áp suất và lưu lượng

Định mức áp suất bảo vệ Khớp nối nhanh bằng khí nén khỏi hỏng hóc cơ học trong quá trình vận hành. Công suất dòng chảy bảo vệ hiệu suất của dụng cụ bằng cách ngăn chặn sự sụt giảm áp suất tại điểm kết nối. Một khớp nối nhỏ có thể vừa vặn về mặt vật lý nhưng vẫn hạn chế luồng không khí khi sử dụng các công cụ tiêu thụ nhiều năng lượng.

Chọn vật liệu và con dấu

Lựa chọn vật liệu phải phản ánh áp lực, rủi ro ăn mòn, khả năng chịu tác động và yêu cầu về chi phí. Đồng thau thường được sử dụng trong dịch vụ hàng không nói chung, thép được sử dụng trong cơ khí mạnh mẽ hơn và thép không gỉ được chọn cho các môi trường khắc nghiệt hơn. Việc lựa chọn con dấu cũng quan trọng không kém vì khả năng tương thích của chất đàn hồi ảnh hưởng đến độ rò rỉ và tuổi thọ sử dụng.

Xác minh tính tương thích của phích cắm và ổ cắm

Phích cắm và ổ cắm Khớp nối nhanh bằng khí nén phải có chung cấu hình trao đổi. Hình dáng bên ngoài tương tự không đảm bảo khả năng tương thích vì các rãnh khóa, hành trình van và vị trí bịt kín có thể khác nhau. Công việc thay thế phải xác nhận loạt, kích thước, tiêu chuẩn và hình dạng trước khi trộn các bộ phận mới và hiện có.

Các vấn đề thường gặp khi sử dụng khớp nối khí nén

Rò rỉ không khí

Rò rỉ không khí có thể do vòng đệm bị mòn, bề mặt phích cắm bị hỏng, ren lỏng hoặc cấu hình không tương thích. Cần kiểm tra Khớp nối nhanh bằng khí nén khi xuất hiện âm thanh rít, giảm áp suất hoặc hoạt động của dụng cụ không ổn định. Kiểm tra đệm kín thường xuyên giúp giảm lãng phí khí nén và ngăn chặn các điểm rò rỉ nhỏ trở thành hư hỏng lớn hơn.

Kết nối hoặc ngắt kết nối khó khăn

Khớp nối nhanh bằng khí nén có thể khó kết nối nếu bụi bẩn, rỉ sét, mất cân bằng áp suất hoặc mòn ống bọc ảnh hưởng đến khu vực khóa. Việc buộc kết nối có thể làm hỏng đầu phích cắm, bi ổ cắm hoặc van bên trong. Việc vệ sinh và kiểm tra cấu hình khớp nối có thể khôi phục hoạt động bình thường khi bộ phận này không bị mòn nhiều.

Chủ đề không khớp

Ren không khớp thường tạo ra sự siết chặt sai, trong đó Khớp nối nhanh bằng khí nén có cảm giác như đã được lắp nhưng không bịt kín chính xác. Sợi chỉ sai có thể cắt vào cổng, làm biến dạng mặt bịt kín hoặc làm nứt một bộ phận khi bị căng. Nên sử dụng thước đo ren, bản vẽ hoặc mẫu khi thay thế các đầu nối khí nén không xác định.

Con dấu mòn và lão hóa

Sự mài mòn của phốt xảy ra khi Khớp nối nhanh bằng khí nén tiếp xúc với các chu kỳ kết nối lặp đi lặp lại, nhiệt độ, không khí khô, sương dầu hoặc ô nhiễm hóa chất. Các vòng đệm cũ có thể cứng lại, xẹp, nứt hoặc phồng lên tùy thuộc vào môi trường hoạt động. Thay thế vòng đệm hoặc khớp nối hoàn chỉnh vào đúng thời điểm sẽ bảo vệ hệ thống không khí khỏi hiện tượng rò rỉ không ổn định.



Phần kết luận

Khớp nối nhanh bằng khí nén là một bộ phận nhỏ nhưng có ảnh hưởng trực tiếp đến hiệu suất khí nén, hiệu suất của dụng cụ, tốc độ kết nối và độ an toàn khi vận hành. Lựa chọn tốt nhất đến từ việc kiểm tra loại ứng dụng, áp suất làm việc, nhu cầu luồng không khí, kích thước ống hoặc ống, tiêu chuẩn ren, vật liệu, khả năng tương thích phốt và cấu hình trao đổi phích cắm với ổ cắm cùng nhau. Đối với các hệ thống khí nén liên quan đến đường dẫn khí công nghiệp, dụng cụ không khí, thiết bị tự động hóa, kết nối khuôn hoặc yêu cầu đầu nối ống khí tùy chỉnh, Công ty TNHH lắp khuôn Đông Quan Tianying có thể cung cấp hỗ trợ sản xuất và lựa chọn Khớp nối nhanh bằng khí nén dựa trên bản vẽ, mẫu, thông số kỹ thuật ren, yêu cầu vật liệu, nhu cầu dòng chảy và điều kiện vận hành.



Câu hỏi thường gặp

Khớp nối nhanh bằng khí nén được sử dụng để làm gì?

Khớp nối nhanh bằng khí nén được sử dụng để kết nối và ngắt kết nối các đường khí nén một cách nhanh chóng. Nó phổ biến trong các công cụ không khí, máy nén, thiết bị khí nén, hệ thống tự động hóa và ống dẫn khí xưởng. Vai trò chính của nó là kết nối nhanh trong khi vẫn duy trì độ kín và luồng không khí.

Làm cách nào để chọn kích thước Khớp nối nhanh bằng khí nén phù hợp?

Kích thước phù hợp Khớp nối nhanh khí nén phụ thuộc vào đường kính ống, kích thước ren, nhu cầu dòng chảy và cấu hình phích cắm. Sự phù hợp về thể chất là chưa đủ vì lỗ khoan nhỏ có thể hạn chế luồng không khí. Ổ cắm, phích cắm, đầu ống và cổng máy phải được kiểm tra là một kết nối hoàn chỉnh.

Có phải tất cả các khớp nối khí nén có thể hoán đổi cho nhau?

Không phải tất cả các sản phẩm Khớp nối nhanh bằng khí nén đều có thể hoán đổi cho nhau. Các dòng khác nhau có thể sử dụng các rãnh khóa, mũi cắm, hành trình van và vị trí bịt kín khác nhau. Phương pháp thay thế an toàn nhất là xác nhận tiêu chuẩn, kích thước, hình dạng và định mức áp suất trước khi trộn các thành phần.
