A Szybkozłącze pneumatyczne to element szybkiego połączenia stosowany w systemach sprężonego powietrza, narzędziach pneumatycznych, sprzęcie automatyki, sprężarkach powietrza i przemysłowych liniach powietrznych. Prawidłowe Szybkozłącze pneumatyczne poprawia szczelność powietrzną, szybkość połączenia, stabilność przepływu, utrzymanie ciśnienia i bezpieczne rozłączanie podczas codziennej pracy. Wybór odpowiedniego złącza węża powietrznego wymaga czegoś więcej niż tylko odpowiedniego wyglądu, ponieważ rodzaj gwintu, rozmiar węża, ciśnienie robocze, profil wtyczki, konstrukcja zaworu, materiał korpusu, materiał uszczelki i środowisko pracy wpływają na niezawodność systemu.

Klucz na wynos

● Wybór  szybkozłącza pneumatycznego zależy od ciśnienia, przepływu, rozmiaru węża, gwintu, materiału i uszczelnienia.

●  Szybkozłącza pasują do częstych wymian narzędzi pneumatycznych.

●  Złączki typu Push-to-connect pasują do kompaktowych przewodów pneumatycznych.

●  Przed wymianą należy sprawdzić gwinty NPT, BSP, metryczne i G.

●  Mosiądz, stal, stal nierdzewna i tworzywa sztuczne służą różnym warunkom pracy.

●  Wycieki powietrza często wynikają z niewłaściwego rozmiaru, zużycia uszczelek lub niedopasowania gwintu.

●  A Szybkozłącze pneumatyczne musi odpowiadać wymaganiom dotyczącym wtyczki, gniazda i przewodu pneumatycznego.



Informacje o szybkozłączach pneumatycznych i złączkach do węży pneumatycznych

Co to jest szybkozłącze pneumatyczne?

Szybkozłącze pneumatyczne to złącze umożliwiające szybkie podłączanie i odłączanie przewodów sprężonego powietrza bez konieczności stosowania skomplikowanych narzędzi. Zwykle zawiera gniazdo, wtyczkę, mechanizm blokujący, konstrukcję zaworu i element uszczelniający. W układach pneumatycznych Szybkozłącze pneumatyczne skraca to przestoje podczas wymiany narzędzi, węży lub wyposażenia modułowego.

Jak działają szybkozłącza pneumatyczne

otwiera Szybkozłącze pneumatyczne wewnętrzną ścieżkę powietrza, gdy wtyczka wchodzi do gniazda, a tuleja blokująca zabezpiecza połączenie. Po odłączeniu zawór wewnętrzny zamyka się, aby zmniejszyć utratę powietrza i zapobiec niekontrolowanemu przepływowi powietrza. Jego skuteczność uszczelniania zależy od dokładności obróbki, kompresji uszczelki, kompatybilności profilu wtyczki i odpowiedniego zakresu ciśnienia.

Szybkozłącze pneumatyczne a ogólne złącza pneumatyczne

Ogólne złączki pneumatyczne zwykle zapewniają stałe połączenia rur, węży, zaworów, cylindrów i kolektorów. Szybkozłącze pneumatyczne zaprojektowano z myślą o szybszym demontażu i ponownym podłączaniu, szczególnie w przypadku konieczności częstej wymiany narzędzi lub węży. Ta różnica jest istotna w warsztatach, liniach montażowych, stacjach obsługi technicznej i systemach dystrybucji sprężonego powietrza.



Dlaczego szybkozłącza pneumatyczne zyskują na popularności

Szybsze łączenie i rozłączanie

skraca Szybkozłącze pneumatyczne czas wymagany do podłączenia narzędzi pneumatycznych, węży i ​​portów sprzętu. W środowiskach produkcyjnych wielokrotne ręczne dokręcanie połączeń gwintowych wydłuża czas pracy i może uszkodzić gwinty. Odpowiednio dobrane szybkozłącze pneumatyczne równoważy prędkość, uszczelnienie i mechaniczną siłę trzymania.

Mniejszy wyciek powietrza i straty energii

Wyciek sprężonego powietrza zwiększa obciążenie sprężarki i z czasem podnosi koszty eksploatacji. Wysokiej jakości szybkozłącze pneumatyczne z odpowiednią uszczelką i dokładnym dopasowaniem wtyku ogranicza niepotrzebne straty powietrza podczas pracy. Kontrola wycieków staje się ważniejsza, gdy na fabrycznym przewodzie pneumatycznym zainstalowanych jest wiele punktów sprzęgających.

Większa elastyczność przemysłowych systemów pneumatycznych

Szybkozłącze pneumatyczne umożliwia obsługę różnych narzędzi, stacji lub modułów maszyny za pomocą jednej linii doprowadzającej powietrze. Ta elastyczność jest przydatna w konserwacji, montażu, pakowaniu, naprawie samochodów, wyposażeniu form i ogólnej produkcji przemysłowej. Kiedy standardy łączników są spójne, zarządzanie całym układem linii pneumatycznych staje się łatwiejsze.

Rodzaje szybkozłączek pneumatycznych i złączy węży pneumatycznych

Złączki typu Push-to-Connect

Złączki typu Push-to-connect są powszechne w kompaktowych systemach przewodów pneumatycznych wykorzystujących rury PU, PA lub PE. Nie zawsze są one takie same, jak szybkozłącza pneumatyczne , ponieważ wiele złączy wciskowych jest zaprojektowanych do półtrwałych połączeń rurowych, a nie do częstej wymiany narzędzi. Pasują do pneumatycznych obwodów sterujących, kompaktowych kolektorów, cylindrów i urządzeń automatyki.

Złączki gwintowane

Złączki gwintowane wykorzystują gwinty NPT, BSP, G, metryczne lub inne standardy gwintów do bezpiecznego łączenia elementów pneumatycznych. Gwintowane szybkozłącze pneumatyczne musi pasować zarówno do kształtu gwintu, jak i metody uszczelniania, ponieważ gwinty stożkowe i gwinty równoległe uszczelniają inaczej. Nieprawidłowy wybór gwintu może spowodować wyciek, słabe połączenie lub uszkodzenie portu.

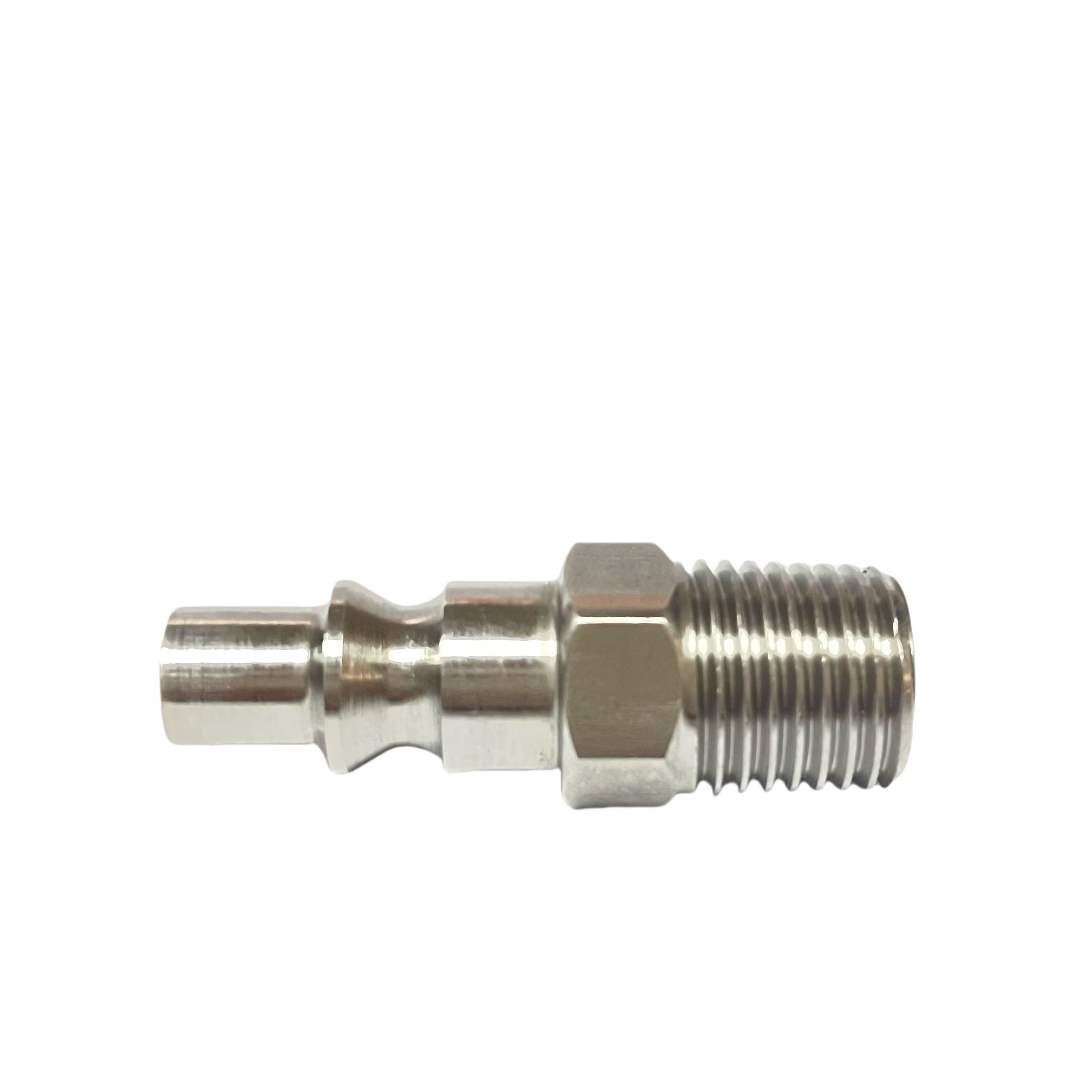

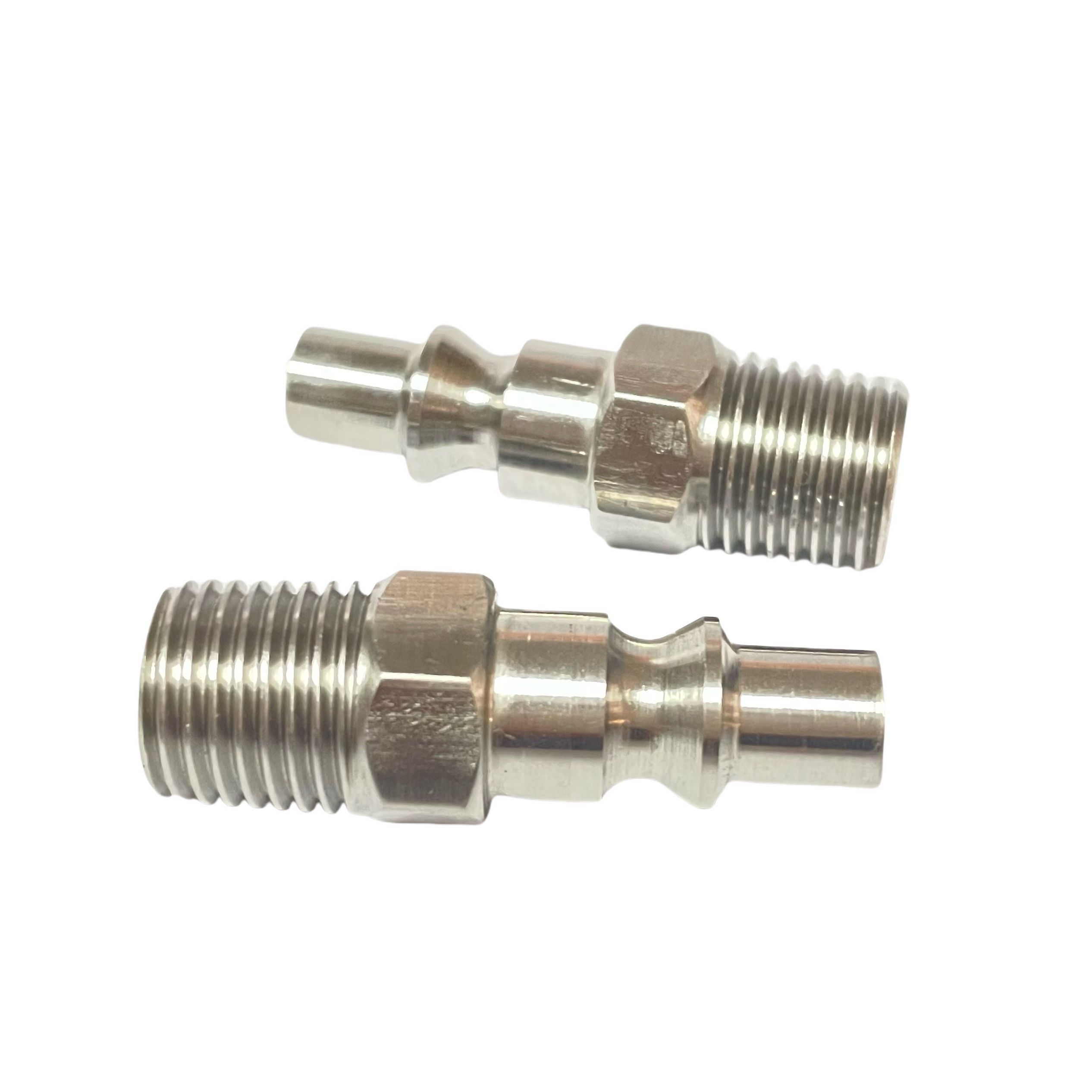

Szybkozłącza i wtyczki

Szybkozłącza i wtyki to najbardziej rozpoznawalny rodzaj szybkozłączy pneumatycznych do narzędzi pneumatycznych i węży sprężarek. Gniazdo zawiera zwykle tuleję blokującą i zawór, natomiast korek zapewnia profil współpracujący i kanał przepływu powietrza. Wtyczka i gniazdo muszą mieć ten sam standard profilu, w przeciwnym razie mogą nie blokować się lub nie być prawidłowo uszczelnione.

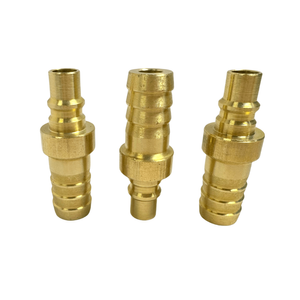

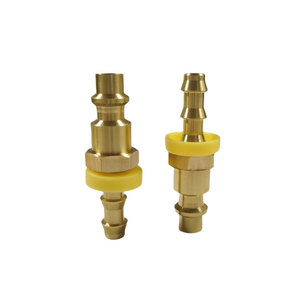

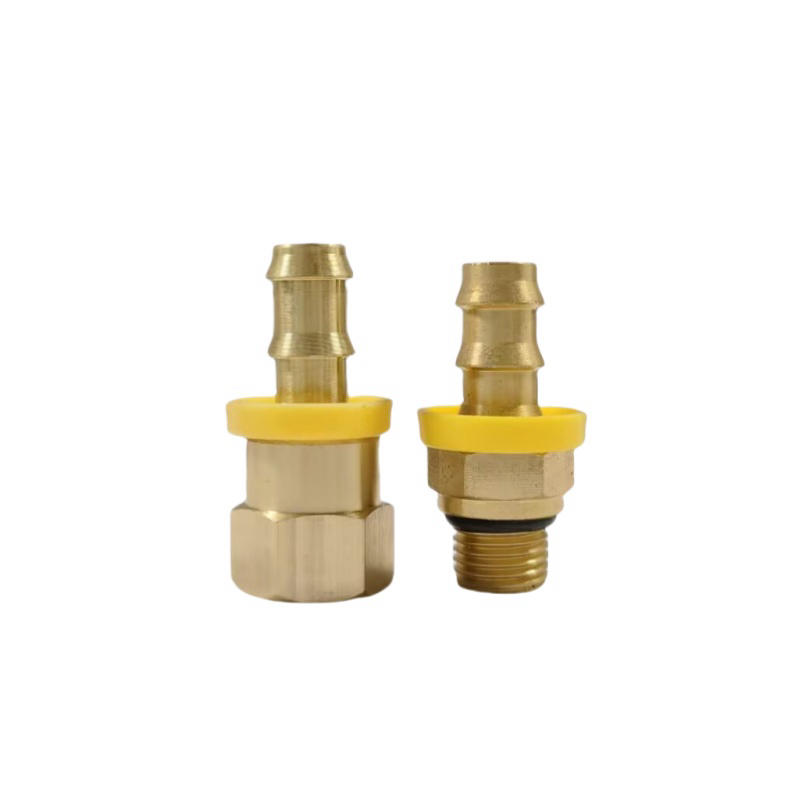

Okucia kolczaste

Złączki karbowane łączą elastyczne węże powietrzne, chwytając wewnętrzną ściankę węża. Są proste i niedrogie, ale zaciski są często wymagane, gdy występują wibracje, ciśnienie lub ruch węża. Złącze karbowane można zastosować w pobliżu zespołu szybkozłącza pneumatycznego, gdy system wymaga elastycznego końca węża.

Złączki zaciskowe

Złączki zaciskowe zapewniają uszczelnienie poprzez tuleję, tuleję lub pierścień zaciskowy wokół rury. Zapewniają bezpieczne połączenia sztywnych lub półsztywnych przewodów pneumatycznych, gdzie demontaż jest rzadszy. W porównaniu z szybkozłączem pneumatycznym , złączki zaciskowe są wolniejsze w montażu, ale stabilne w układach stałych przewodów powietrznych.



Kluczowe funkcje i specyfikacje do oceny

Ciśnienie robocze i ciśnienie rozrywające

musi Szybkozłącze pneumatyczne mieć ciśnienie robocze odpowiednie dla rzeczywistego układu sprężonego powietrza. Należy wziąć pod uwagę ciśnienie szczytowe, cykle sprężarek i wahania ciśnienia, ponieważ systemy powietrzne nie zawsze działają przy stałej wartości. Ciśnienie rozrywające nie jest normalną granicą roboczą, dlatego przy wyborze powinno kierować się znamionowe ciśnienie robocze.

Natężenie przepływu i otwór wewnętrzny

Natężenie przepływu wpływa na moc narzędzia, reakcję cylindra, spadek ciśnienia i wydajność systemu. z Szybkozłączka pneumatyczna małym otworem wewnętrznym może ograniczać przepływ powietrza, nawet jeśli rozmiar gwintu wydaje się prawidłowy. Narzędzia pneumatyczne o dużym zużyciu paliwa wymagają odpowiedniego rozmiaru otworu i zgodnej geometrii grzybka.

Rozmiar węża i średnica rury

Rozmiar węża powietrznego musi odpowiadać końcówce złączki, końcówce wtyczki lub adapterowi gwintowanemu używanemu z szybkozłączką pneumatyczną . Luźne połączenie węża może przeciekać lub rozłączyć się, natomiast zbyt duża złączka może uszkodzić ściankę węża. Zewnętrzną średnicę rury i wewnętrzną średnicę węża należy sprawdzić oddzielnie.

Standard gwintu i metoda uszczelniania

Kompatybilność gwintów jest jedną z najczęstszych przyczyn niepowodzenia instalacji szybkozłącza pneumatycznego . Gwinty NPT uszczelniają poprzez połączenie stożkowe, podczas gdy gwinty BSPP lub G mogą wymagać pierścieni typu O-ring, podkładek lub uszczelek klejonych. Prawidłowa specyfikacja powinna zawierać rozmiar gwintu, standard gwintu, końcówkę męską lub żeńską oraz metodę uszczelnienia.

Materiał korpusu i obróbka powierzchni

Mosiężne szybkozłącza pneumatyczne są powszechnie stosowane w przypadku sprężonego powietrza, ponieważ zapewniają dobrą obrabialność i odporność na korozję. Złącza stalowe zapewniają wyższą wytrzymałość mechaniczną i mogą wykorzystywać cynkowanie, niklowanie lub inną obróbkę powierzchni. Części ze stali nierdzewnej są preferowane w środowiskach wilgotnych, mytych, chemicznych lub korozyjnych.

Materiał uszczelnienia i zakres temperatur

Materiał uszczelnienia wpływa na kontrolę wycieków, żywotność i zgodność z wilgocią powietrza, smarami i temperaturą. NBR jest szeroko stosowany w wielu zastosowaniach szybkozłączy pneumatycznych , podczas gdy w specjalnych środowiskach mogą być wymagane materiały FKM, EPDM lub inne. Stwardniałe, popękane lub spęcznione uszczelki mogą powodować wycieki i niestabilną pracę.



Tabela porównawcza szybkozłączy pneumatycznych

Porównanie typów wspólnych połączeń powietrza

Różne typy złączy powietrza służą różnym warunkom instalacji, dlatego szybkozłącza pneumatycznego nie należy wybierać wyłącznie na podstawie wyglądu. Szybkozłącza są lepsze w przypadku częstych wymian narzędzi, podczas gdy złącza wciskane i złącza zaciskowe są bardziej powszechne w obwodach rurowych.

Tabela parametrów wyboru

Proces wyboru powinien szybkozłącza pneumatycznego uwzględniać wymagania zarówno mechaniczne, jak i dotyczące przepływu powietrza. Ciśnienie, przepływ, gwint, materiał i warunki uszczelnienia są często ze sobą powiązane, więc jedna zła specyfikacja może mieć wpływ na cały przewód powietrzny.



Jak wybrać szybkozłącze pneumatyczne

Zidentyfikuj aplikację

Pierwszym krokiem jest określenie miejsca szybkozłącza pneumatycznego . zastosowania Narzędzia pneumatyczne, przewody automatyki, wyloty sprężarek, wyposażenie form, systemy testujące i węże warsztatowe mogą wymagać różnych konstrukcji. Aplikacja określa, czy prędkość, przepustowość, kompaktowy rozmiar, odporność na korozję czy siła blokowania powinny mieć pierwszeństwo.

Potwierdź rozmiar węża i rurki

musi Szybkozłącze pneumatyczne odpowiadać rozmiarowi węża powietrznego lub rury pneumatycznej stosowanej w systemie. W przypadku połączeń wężowych średnica wewnętrzna często określa przepustowość i dopasowanie złączki. W przypadku rur pneumatycznych średnica zewnętrzna jest zwykle kluczowym wymiarem.

Dopasuj typ gwintu

Przed zamontowaniem należy potwierdzić dopasowanie gwintu . szybkozłącza pneumatycznego w porcie maszyny lub narzędziu pneumatycznym Gwinty NPT, BSPT, BSPP, G i metryczne mogą wyglądać podobnie, ale różnią się kątem, skokiem, stożkiem i metodą uszczelniania. Zamontowanie niewłaściwego złącza gwintowanego może spowodować uszkodzenie gwintów urządzenia przed uzyskaniem prawidłowego uszczelnienia.

Sprawdź ciśnienie i przepływ

Wartość ciśnienia chroni szybkozłącze pneumatyczne przed awarią mechaniczną podczas pracy. Przepływ chroni wydajność narzędzia, zapobiegając spadkowi ciśnienia w punkcie złącza. Małe złącze może pasować fizycznie, ale nadal ograniczać przepływ powietrza, gdy używane są narzędzia o dużym zużyciu paliwa.

Wybierz materiał i uszczelnienie

Wybór materiału powinien uwzględniać ciśnienie, ryzyko korozji, narażenie na uderzenia i wymagania dotyczące kosztów. Mosiądz jest powszechnie stosowany w ogólnych usługach lotniczych, stal jest praktyczna w przypadku silniejszych zastosowań mechanicznych, a stal nierdzewną wybiera się do trudniejszych warunków. Wybór uszczelki jest równie ważny, ponieważ kompatybilność elastomeru wpływa na wycieki i żywotność.

Sprawdź kompatybilność wtyczki i gniazda

Wtyczka i gniazdo szybkozłącza pneumatycznego muszą mieć ten sam profil wymiany. Podobny wygląd nie gwarantuje kompatybilności, ponieważ rowki blokujące, skok zaworu i pozycje uszczelnień mogą się różnić. Prace zamienne powinny potwierdzić serię, rozmiar, standard i profil przed zmieszaniem nowych i istniejących części.

Typowe problemy w użytkowaniu sprzęgieł pneumatycznych

Wyciek powietrza

Wyciek powietrza może wynikać ze zużytych uszczelek, uszkodzonych powierzchni grzybów, luźnych gwintów lub niekompatybilnych profili. Szybkozłącze pneumatyczne należy sprawdzić w przypadku pojawienia się syczącego dźwięku, spadku ciśnienia lub niestabilnej pracy narzędzia. Regularne kontrole uszczelnień zmniejszają straty sprężonego powietrza i zapobiegają przekształceniu się małych punktów wycieków w większe awarie.

Trudne połączenie lub rozłączenie

może Szybkozłącze pneumatyczne być trudne do podłączenia, jeśli brud, rdza, brak równowagi ciśnień lub zużycie tulei wpływają na obszar blokowania. Połączenie na siłę może spowodować uszkodzenie końcówki wtyczki, kul gniazda lub zaworu wewnętrznego. Czyszczenie i sprawdzanie profilu łącznika może przywrócić normalne działanie, gdy część nie jest mocno zużyta.

Niezgodność wątku

Niedopasowanie gwintu często powoduje fałszywe dokręcenie, w wyniku czego szybkozłącze pneumatyczne wydaje się zamontowane, ale nie zapewnia prawidłowego uszczelnienia. Niewłaściwy gwint może wciąć się w port, zdeformować powierzchnię uszczelniającą lub spowodować pęknięcie elementu pod wpływem naprężenia. Przy wymianie nieznanych złączy pneumatycznych należy używać sprawdzianów do gwintów, rysunków lub próbek.

Zużycie i starzenie się uszczelek

Zużycie uszczelki ma miejsce, gdy szybkozłącze pneumatyczne jest narażone na powtarzające się cykle łączenia, ciepło, suche powietrze, mgłę olejową lub zanieczyszczenia chemiczne. Stare uszczelki mogą stwardnieć, spłaszczyć się, pęknąć lub pęcznieć, w zależności od środowiska pracy. Wymiana uszczelek lub całego złącza we właściwym czasie zabezpiecza układ pneumatyczny przed niestabilnymi wyciekami.



Wniosek

to Szybkozłącze pneumatyczne niewielki element, ale ma bezpośredni wpływ na wydajność sprężonego powietrza, wydajność narzędzia, szybkość połączenia i bezpieczeństwo pracy. Najlepszy wybór następuje po sprawdzeniu rodzaju zastosowania, ciśnienia roboczego, zapotrzebowania na przepływ powietrza, rozmiaru węża lub rurki, standardu gwintu, materiału, kompatybilności uszczelek i profilu wymiany wtyczka-gniazdo. W przypadku systemów pneumatycznych obejmujących przemysłowe przewody pneumatyczne, narzędzia pneumatyczne, sprzęt automatyki, połączenia form lub niestandardowe wymagania dotyczące złączy węża powietrza, firma Dongguan Tianying Mold Fit Co., Ltd. może zapewnić wybór szybkozłączy pneumatycznych i wsparcie produkcyjne w oparciu o rysunki, próbki, specyfikacje gwintów, wymagania materiałowe, potrzeby dotyczące przepływu i warunki pracy.



Często zadawane pytania

Do czego służy szybkozłącze pneumatyczne?

Szybkozłącze pneumatyczne służy do szybkiego łączenia i odłączania przewodów sprężonego powietrza. Występuje powszechnie w narzędziach pneumatycznych, sprężarkach, sprzęcie pneumatycznym, systemach automatyki i warsztatowych wężach pneumatycznych. Jego główną rolą jest szybkie połączenie przy zachowaniu szczelności i przepływu powietrza.

Jak wybrać odpowiedni rozmiar szybkozłącza pneumatycznego?

Właściwy rozmiar szybkozłącza pneumatycznego zależy od średnicy węża, rozmiaru gwintu, zapotrzebowania na przepływ i profilu wtyczki. Dopasowanie fizyczne nie wystarczy, ponieważ mały otwór może ograniczać przepływ powietrza. Gniazdo, wtyczkę, końcówkę węża i przyłącze maszyny należy sprawdzić jako jedno kompletne połączenie.

Czy wszystkie złącza pneumatyczne są wymienne?

Nie wszystkie szybkozłącza pneumatyczne są wymienne. Różne serie mogą wykorzystywać różne rowki blokujące, noski grzybów, skok zaworu i położenie uszczelek. Najbezpieczniejszą metodą wymiany jest sprawdzenie standardu, rozmiaru, profilu i ciśnienia przed zmieszaniem komponentów.
