UN Le couplage rapide pneumatique est un composant de connexion rapide utilisé dans les systèmes d'air comprimé, les outils pneumatiques, les équipements d'automatisation, les compresseurs d'air et les conduites d'air industrielles. Le correct Raccord rapide pneumatique améliore l'étanchéité à l'air, la vitesse de connexion, la stabilité du débit, la rétention de pression et la déconnexion sûre pendant le fonctionnement quotidien. Choisir le bon connecteur de tuyau d'air nécessite plus que l'apparence, car le type de filetage, la taille du tuyau, la pression de service, le profil du bouchon, la structure de la vanne, le matériau du corps, le matériau du joint et l'environnement de fonctionnement affectent tous la fiabilité du système.
● La sélection du raccord rapide pneumatique dépend de la pression, du débit, de la taille du tuyau, du filetage, du matériau et du joint.
● Les coupleurs à déconnexion rapide conviennent aux changements fréquents d'outils pneumatiques.
● Les raccords instantanés conviennent aux tubes pneumatiques compacts.
● Les filetages NPT, BSP, métriques et G doivent être confirmés avant le remplacement.
● Le laiton, l'acier, l'acier inoxydable et le plastique répondent à différentes conditions de travail.
● Les fuites d'air proviennent souvent d'une mauvaise taille, de joints usés ou d'une inadéquation des filetages.
● Un Le raccord rapide pneumatique doit correspondre aux exigences de la fiche, de la prise et de la conduite d'air.
Un raccord rapide pneumatique est un connecteur qui permet de connecter et de déconnecter rapidement des conduites d'air comprimé sans outils complexes. Il comprend normalement une douille, une fiche, un mécanisme de verrouillage, une structure de vanne et un élément d'étanchéité. Dans les systèmes pneumatiques, cela Raccord rapide pneumatique réduit les temps d'arrêt lors du changement d'outils, de flexibles ou d'équipements modulaires.
Un raccord rapide pneumatique ouvre le chemin d'air interne lorsque la fiche entre dans la prise et le manchon de verrouillage sécurise la connexion. Lorsqu'elle est déconnectée, la vanne interne se ferme pour réduire la perte d'air et empêcher un flux d'air incontrôlé. Ses performances d'étanchéité dépendent de la précision de l'usinage, de la compression du joint, de la compatibilité des profils de bouchon et de la plage de pression appropriée.
Les raccords pneumatiques généraux fournissent généralement des connexions fixes pour les tubes, tuyaux, vannes, cylindres et collecteurs. Un raccord rapide pneumatique est conçu pour un retrait et une reconnexion plus rapides, en particulier lorsque les outils ou les tuyaux doivent être changés à plusieurs reprises. Cette différence est importante dans les ateliers, les chaînes de montage, les stations de maintenance et les systèmes de distribution d'air comprimé.
Un raccord rapide pneumatique réduit le temps nécessaire pour connecter les outils pneumatiques, les tuyaux et les ports d'équipement. Dans les environnements de production, le serrage manuel répété des joints filetés augmente le temps de travail et peut endommager les filetages. Un raccord rapide pneumatique correctement sélectionné équilibre la vitesse, l’étanchéité et la force de maintien mécanique.
Les fuites d’air comprimé augmentent la charge du compresseur et augmentent les coûts d’exploitation au fil du temps. Un de haute qualité raccord rapide pneumatique avec un joint approprié et un ajustement précis du bouchon réduit les pertes d'air inutiles pendant le fonctionnement. Le contrôle des fuites devient plus important lorsque de nombreux points de couplage sont installés sur une conduite d'air d'usine.
Un raccord rapide pneumatique permet à une conduite d'alimentation en air d'alimenter différents outils, stations ou modules de machine. Cette flexibilité est utile dans la maintenance, l’assemblage, l’emballage, la réparation automobile, l’équipement de moulage et la production industrielle en général. Lorsque les normes des coupleurs sont cohérentes, l’ensemble de la disposition des conduites aériennes devient plus facile à gérer.
Les raccords instantanés sont courants dans les systèmes de tubes pneumatiques compacts utilisant des tubes PU, PA ou PE. Ils ne sont pas toujours identiques aux raccords rapides pneumatiques , car de nombreux raccords instantanés sont conçus pour des connexions de tubes semi-permanentes plutôt que pour des changements d'outils fréquents. Ils conviennent aux circuits de commande pneumatiques, aux collecteurs compacts, aux cylindres et aux équipements d'automatisation.
Les raccords filetés utilisent des normes de filetage NPT, BSP, G, métriques ou autres pour connecter les composants pneumatiques en toute sécurité. Un raccord rapide pneumatique fileté doit correspondre à la fois à la forme du filetage et à la méthode d'étanchéité, car les filetages coniques et les filetages parallèles scellent différemment. Une sélection incorrecte du filetage peut provoquer des fuites, un faible engagement ou des dommages au port.
Les coupleurs et bouchons à déconnexion rapide constituent le style de raccord rapide pneumatique le plus reconnu pour les outils pneumatiques et les tuyaux de compresseur. La douille contient généralement un manchon de verrouillage et une valve, tandis que le bouchon fournit le profil d'accouplement et le passage du flux d'air. La fiche et la prise doivent suivre la même norme de profil, sinon elles risquent de ne pas se verrouiller ou se fermer correctement.

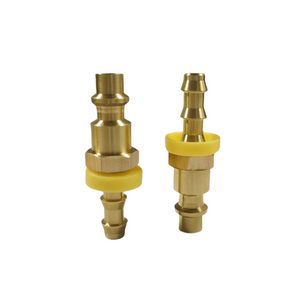

Les raccords barbelés connectent les tuyaux d'air flexibles en saisissant la paroi intérieure du tuyau. Ils sont simples et économiques, mais des colliers sont souvent nécessaires en cas de vibration, de pression ou de mouvement du tuyau. Un connecteur barbelé peut être utilisé à proximité d'un ensemble de couplage rapide pneumatique lorsque le système nécessite une extrémité de tuyau flexible.
Les raccords à compression créent une étanchéité via une virole, un manchon ou un anneau de compression autour du tube. Ils assurent des connexions sécurisées pour les tubes pneumatiques rigides ou semi-rigides où les démontages sont moins fréquents. Par rapport à un raccord rapide pneumatique , les raccords à compression sont plus lents à installer mais stables dans les configurations de conduites d'air fixes.
Un raccord rapide pneumatique doit avoir une pression de service adaptée au système d'air comprimé réel. La pression de pointe, les cycles du compresseur et les fluctuations de pression doivent être pris en compte car les systèmes pneumatiques ne fonctionnent pas toujours à une valeur constante. La pression d'éclatement n'est pas la limite de fonctionnement normale, c'est pourquoi la pression de service nominale doit guider la sélection.
Le débit affecte la puissance de l'outil, la réponse du cylindre, la chute de pression et l'efficacité du système. Un raccord rapide pneumatique doté d'un petit alésage interne peut restreindre le débit d'air même lorsque la taille du filetage semble correcte. Les outils pneumatiques à forte consommation nécessitent un alésage suffisant et une géométrie de bouchon compatible.
La taille du tuyau d'air doit correspondre à l'embout du raccord, à l'extrémité du bouchon ou à l'adaptateur fileté utilisé avec le raccord rapide pneumatique . Un raccord de tuyau desserré peut fuir ou se déconnecter, tandis qu'un raccord surdimensionné peut endommager la paroi du tuyau. Le diamètre extérieur du tube et le diamètre intérieur du tuyau doivent être vérifiés séparément.
La compatibilité des filetages est l'une des causes les plus courantes d'échec de l'installation des raccords rapides pneumatiques . Les filetages NPT assurent l'étanchéité grâce à un engagement conique, tandis que les filetages BSPP ou G peuvent nécessiter des joints toriques, des rondelles ou des joints collés. Une spécification correcte doit inclure la taille du filetage, la norme de filetage, l'extrémité mâle ou femelle et la méthode d'étanchéité.
Les produits en laiton de raccord rapide pneumatique sont courants pour l'air comprimé général car ils offrent une bonne usinabilité et une bonne résistance à la corrosion. Les accouplements en acier offrent une résistance mécanique plus élevée et peuvent utiliser un zingage, un nickelage ou d'autres traitements de surface. Les pièces en acier inoxydable sont préférées dans les environnements humides, lavables, chimiques ou corrosifs.
Le matériau du joint affecte le contrôle des fuites, la durée de vie et la compatibilité avec l’humidité de l’air, les lubrifiants et la température. Le NBR est largement utilisé dans de nombreuses applications de raccords rapides pneumatiques , tandis que le FKM, l'EPDM ou d'autres matériaux peuvent être requis pour des environnements spéciaux. Des joints durcis, fissurés ou gonflés peuvent provoquer des fuites et un fonctionnement instable.
Différents types de connecteurs d'air répondent à différentes conditions d'installation. Un raccord rapide pneumatique ne doit donc pas être sélectionné uniquement en fonction de son apparence. Les coupleurs à déconnexion rapide conviennent mieux aux changements d'outils fréquents, tandis que les raccords à pression et à compression sont plus courants dans les circuits de tubes.
Type de connecteur |
Application commune |
Principal avantage |
Principale limite |
Raccord instantané |
Tubes pneumatiques PU, PA, PE |
Installation rapide des tubes |
Pas idéal pour une forte traction de tuyau |
Raccord fileté |
Ports fixes et adaptateurs |
Connexion mécanique solide |
La norme de filetage doit correspondre |
Coupleur à déconnexion rapide |
Outils pneumatiques et tuyaux de compresseur |
Changement d'outil rapide |
Le profil de la fiche et de la prise doit correspondre |
Raccord barbelé |
Tuyau d'air flexible |
Raccordement simple du tuyau |
Une pince peut être nécessaire |
Raccord à compression |
Tube rigide ou semi-rigide |
Etanchéité fixe stable |
Démontage plus lent |
Un processus de sélection de raccord rapide pneumatique doit inclure des exigences mécaniques et de débit d'air. Les conditions de pression, de débit, de filetage, de matériau et d'étanchéité sont souvent liées, de sorte qu'une mauvaise spécification peut affecter l'ensemble de la conduite d'air.
Paramètre |
Que confirmer |
Risque si ignoré |
Pression nominale |
Pression de service et pression de pointe |
Fuite ou défaillance du couplage |
Capacité de débit |
Alésage interne et demande d'air |
Chute de pression et faible rendement de l'outil |
Taille du tuyau |
ID, OD, taille du tube, queue de tuyau |
Mauvaise étanchéité ou tuyau endommagé |
Type de filetage |
NPT, BSP, G, métrique, mâle/femelle |
Dommages au port ou fuite |
Matériel |
Laiton, acier, acier inoxydable, plastique |
Corrosion ou faible résistance |
Matériau du joint |
NBR, FKM, EPDM, PTFE |
Gonflement, vieillissement ou fuite |
Profil du coupleur |
Norme de fiche et de prise |
Verrouillage incomplet |
La première étape consiste à définir où le raccord rapide pneumatique sera utilisé. Les outils pneumatiques, les tubes d'automatisation, les sorties de compresseur, les équipements de moulage, les systèmes de test et les tuyaux d'atelier peuvent nécessiter des structures différentes. L'application détermine si la vitesse, la capacité de débit, la taille compacte, la résistance à la corrosion ou la force de verrouillage doivent être prioritaires.
Le raccord rapide pneumatique doit correspondre à la taille du tuyau d'air ou du tube pneumatique utilisé dans le système. Pour les raccords de tuyaux, le diamètre intérieur détermine souvent la capacité de débit et l’ajustement du raccord. Pour les tubes pneumatiques, le diamètre extérieur est généralement la dimension clé.
La correspondance des filetages doit être confirmée avant d'installer un raccord rapide pneumatique dans un port de machine ou un outil pneumatique. Les filetages NPT, BSPT, BSPP, G et métriques peuvent se ressembler mais diffèrent par l'angle, le pas, la conicité et la méthode d'étanchéité. L'installation d'un mauvais raccord fileté peut endommager les filetages de l'équipement avant qu'une étanchéité adéquate ne soit obtenue.
La pression nominale protège le raccord rapide pneumatique contre les défaillances mécaniques pendant le fonctionnement. La capacité de débit protège les performances de l'outil en empêchant la chute de pression au point de connecteur. Un petit raccord peut s'adapter physiquement mais restreindre le flux d'air lorsque des outils à forte consommation sont utilisés.
La sélection des matériaux doit tenir compte de la pression, du risque de corrosion, de l'exposition aux chocs et des exigences de coût. Le laiton est courant pour le service aérien général, l'acier est pratique pour une utilisation mécanique plus forte et l'acier inoxydable est sélectionné pour les environnements plus difficiles. Le choix des joints est tout aussi important car la compatibilité des élastomères affecte les fuites et la durée de vie.
Une à raccord rapide pneumatique doivent partager le même profil d'échange. fiche et une prise Une apparence similaire ne garantit pas la compatibilité, car les rainures de verrouillage, la course de la vanne et les positions d'étanchéité peuvent différer. Les travaux de remplacement doivent confirmer la série, la taille, la norme et le profil avant de mélanger des pièces nouvelles et existantes.
Les fuites d'air peuvent provenir de joints usés, de surfaces de bouchon endommagées, de filetages desserrés ou de profils incompatibles. Un raccord rapide pneumatique doit être inspecté lorsqu'un sifflement, une chute de pression ou des performances instables de l'outil apparaissent. Des contrôles réguliers des joints réduisent le gaspillage d’air comprimé et empêchent les petits points de fuite de se transformer en défaillances plus importantes.
Un raccord rapide pneumatique peut devenir difficile à connecter si la saleté, la rouille, un déséquilibre de pression ou l'usure du manchon affectent la zone de verrouillage. Forcer la connexion peut endommager le nez du bouchon, les billes de la douille ou la valve interne. Le nettoyage et la vérification du profil du coupleur peuvent rétablir un fonctionnement normal lorsque la pièce n'est pas fortement usée.
Une inadéquation des filetages crée souvent un faux serrage, où le raccord rapide pneumatique semble installé mais ne se ferme pas correctement. Un mauvais filetage peut couper le port, déformer la face d'étanchéité ou fissurer un composant sous contrainte. Des jauges de filetage, des dessins ou des échantillons doivent être utilisés lors du remplacement de connecteurs pneumatiques inconnus.
L'usure des joints se produit lorsqu'un raccord rapide pneumatique est exposé à des cycles de connexion répétés, à la chaleur, à l'air sec, au brouillard d'huile ou à une contamination chimique. Les joints vieillis peuvent durcir, s'aplatir, se fissurer ou gonfler en fonction de l'environnement d'exploitation. Le remplacement des joints ou de l'accouplement complet au bon moment protège le système d'air des fuites instables.
Un raccord rapide pneumatique est un petit composant, mais il a un effet direct sur l'efficacité de l'air comprimé, les performances de l'outil, la vitesse de connexion et la sécurité opérationnelle. La meilleure sélection consiste à vérifier ensemble le type d'application, la pression de service, la demande de débit d'air, la taille du tuyau ou du tube, la norme de filetage, le matériau, la compatibilité des joints et le profil d'échange fiche à prise. Pour les systèmes pneumatiques impliquant des conduites d'air industrielles, des outils pneumatiques, des équipements d'automatisation, des connexions de moules ou des exigences de connecteurs de tuyaux d'air personnalisés, Dongguan Tianying Mold Fitting Co., Ltd. peut fournir une sélection de raccords rapides pneumatiques et une assistance à la production en fonction des dessins, des échantillons, des spécifications de filetage, des exigences en matière de matériaux, des besoins de débit et des conditions de fonctionnement.
Un raccord rapide pneumatique est utilisé pour connecter et déconnecter rapidement les conduites d’air comprimé. Il est courant dans les outils pneumatiques, les compresseurs, les équipements pneumatiques, les systèmes d'automatisation et les tuyaux d'air d'atelier. Son rôle principal est une connexion rapide tout en maintenant l’étanchéité et la circulation de l’air.
La bonne taille de raccord rapide pneumatique dépend du diamètre du tuyau, de la taille du filetage, de la demande de débit et du profil du bouchon. La forme physique ne suffit pas car un petit alésage peut restreindre la circulation de l'air. La prise, la fiche, l’extrémité du tuyau et le port de la machine doivent être vérifiés comme une connexion complète.
Tous les produits de couplage rapide pneumatique ne sont pas interchangeables. Différentes séries peuvent utiliser différentes rainures de verrouillage, nez de bouchon, course de vanne et positions de joint. La méthode de remplacement la plus sûre consiste à confirmer la norme, la taille, le profil et la pression nominale avant de mélanger les composants.
