Raccords rapides hydrauliques à face plate ou à clapet : lequel devriez-vous choisir ?

Un raccord rapide hydraulique est un point de connexion critique dans un circuit hydraulique car il contrôle l'étanchéité, la continuité du débit, la stabilité de la pression et la sécurité des connexions pendant le fonctionnement. Les conceptions à face plate et à clapet sont deux types de raccords rapides hydrauliques courants , mais ils diffèrent par le déversement de fluide, la résistance à la contamination, le comportement à la pression, les besoins de maintenance et la compatibilité de remplacement. Choisir le bon Le raccord rapide hydraulique doit être basé sur la pression de service, la demande de débit, la propreté du fluide, l'environnement de fonctionnement, la fréquence de connexion, le type de filetage, le matériau du corps, le matériau du joint et la norme d'accouplement plutôt que uniquement sur l'apparence extérieure ou la taille nominale.

Clé à retenir

● Un  face plate raccord rapide hydraulique à réduit les déversements d'huile.

●  Un raccord rapide hydraulique à clapet convient à de nombreux circuits hydrauliques généraux.

●  Les coupleurs à face plate offrent un contrôle plus fort de la contamination.

●  Les coupleurs à clapet sont souvent pratiques pour une utilisation sous haute pression.

●  Le choix du couplage dépend de la pression, du débit, de la tolérance aux fuites et de l'environnement.

●  Le type de filetage et la norme d'échange doivent être confirmés avant le remplacement.

●  A Accouplement rapide hydraulique doit être sélectionné en fonction des conditions du système et non de son apparence.



Que sont les raccords rapides hydrauliques à face plate ?

Conception à face plate et structure d'étanchéité

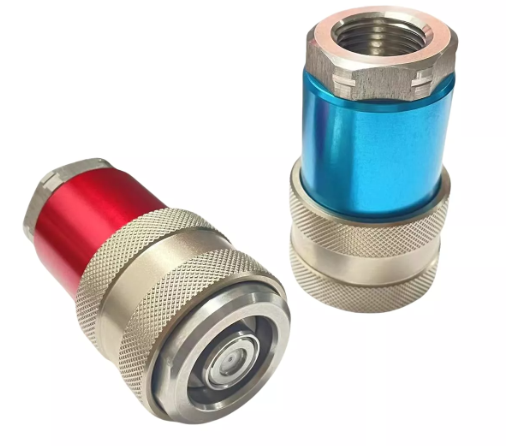

Une face plate Accouplement rapide hydraulique utilise une surface de contact affleurante qui ferme la zone de connexion lorsque la fiche et la prise sont déconnectées. Cette structure réduit les cavités exposées où la poussière, la boue ou les particules métalliques peuvent rester avant la reconnexion. La surface plane permet également à l'opérateur d'essuyer la face de l'accouplement avant d'effectuer une connexion.

Performances à faible perte de fluide

Un raccord rapide hydraulique à face plate est conçu pour limiter les déversements d'huile lors de la connexion et de la déconnexion. Une perte d'huile réduite est importante dans les systèmes où la propreté de l'environnement, la sécurité sur le lieu de travail et le coût du fluide hydraulique sont des préoccupations pratiques. Ce type de raccord rapide hydraulique est généralement sélectionné lorsque des déconnexions répétées se produisent dans des équipements mobiles ou des systèmes de changement d'outils.

Avantage du contrôle de la contamination

Un raccord rapide hydraulique à face plate offre un contrôle puissant de la contamination car sa conception de face laisse moins de zones en retrait pour la collecte de la saleté. Dans les systèmes hydrauliques de construction, d’agriculture, d’exploitation minière et extérieurs, la contamination peut endommager les vannes, les pompes, les cylindres et les joints. En réduisant l'entrée de saleté, le à face plate raccord rapide hydraulique permet un fonctionnement hydraulique plus propre et une durée de vie des composants plus stable.

Applications courantes à face plate

Les produits à face plate de raccords rapides hydrauliques sont souvent utilisés dans les machines de construction, les chargeuses compactes, les accessoires hydrauliques, les équipements agricoles et les circuits hydrauliques mobiles. Ces applications fonctionnent fréquemment dans des environnements poussiéreux, boueux ou extérieurs où les raccords exposés sont facilement contaminés. Les coupleurs à face plate conviennent également lorsqu'une faible fuite et un nettoyage rapide avant la reconnexion sont nécessaires.

Que sont les raccords rapides hydrauliques à clapet ?

Principe de fonctionnement de la vanne à clapet

Un raccord rapide hydraulique à clapet utilise une vanne à clapet interne ou un élément de vanne similaire pour ouvrir le chemin d'écoulement lorsque la fiche et la prise sont connectées. Une fois déconnecté, la force du ressort pousse le clapet contre le siège pour bloquer les fuites de liquide. Cette structure est largement utilisée car elle est mécaniquement simple, éprouvée dans de nombreux systèmes hydrauliques et adaptée à une large utilisation industrielle.

Caractéristiques de gestion de la pression

Un raccord rapide hydraulique à clapet peut fonctionner correctement dans les circuits hydrauliques haute pression lorsque la série, la taille, le matériau et la structure du joint sélectionnés correspondent aux exigences du système. De nombreuses conceptions de clapet offrent un engagement mécanique solide et une fermeture de vanne fiable sous une pression de fonctionnement exigeante. Cependant, la pression nominale réelle de tout raccord rapide hydraulique doit être confirmée à partir des données techniques plutôt que supposée à partir de son type de conception.

Adéquation générale du système hydraulique

Un raccord rapide hydraulique à clapet est pratique pour les conduites hydrauliques standard, les machines agricoles, les outils hydrauliques, les équipements de test et les unités de puissance industrielles. Il est souvent choisi lorsqu'une petite perte de fluide lors de la déconnexion est acceptable et que les exigences de propreté du système sont modérées. Ce type de raccord rapide hydraulique reste courant dans les projets de remplacement car de nombreuses machines existantes utilisent déjà des normes de couplage de type champignon.

Limitations courantes du clapet

Un raccord rapide hydraulique à clapet peut libérer plus de fluide qu'un modèle à face plate lors de la déconnexion. Sa zone de valve peut également être plus difficile à nettoyer complètement car la surface de contact n’est pas complètement affleurante. Dans les environnements sales, ce type de raccord rapide hydraulique peut nécessiter un nettoyage plus minutieux avant la connexion afin de réduire le risque de contamination.

Raccords rapides hydrauliques à face plate et à clapet : tableau de comparaison

Fuite et déversement de liquide

Un raccord rapide hydraulique à face plate offre généralement un meilleur contrôle de la perte de fluide qu'un raccord à clapet lors de la déconnexion. Les accouplements à clapet peuvent toujours assurer une étanchéité efficace, mais la géométrie de leur vanne interne peut permettre à davantage d'huile résiduelle de s'échapper. Pour les équipements hydrauliques fonctionnant à proximité de surfaces finies, de sols, de zones liées à l'alimentation ou d'emplacements écologiquement sensibles, le contrôle des déversements de fluides devient un point de sélection majeur.

Résistance à la saleté et nettoyage

Un à face plate raccord rapide hydraulique est plus facile à nettoyer car la face de contact est lisse et accessible. Un raccord rapide hydraulique à clapet peut collecter de la saleté autour de l'ouverture de la vanne, en particulier lorsque le capuchon anti-poussière n'est pas utilisé correctement. Dans des conditions de terrain poussiéreuses ou boueuses, la structure à face plate offre un avantage pratique en matière de nettoyage avant la reconnexion.

Solde de coût et de maintenance

Un raccord rapide hydraulique à clapet a souvent un coût initial inférieur à celui d'une conception comparable à face plate. Un à face plate raccord rapide hydraulique peut réduire les efforts de maintenance dans les systèmes où les fuites, l'entrée de saleté et les nettoyages répétés sont des problèmes de fonctionnement majeurs. Le meilleur choix à long terme dépend de la priorité que le système hydraulique donne au coût d’achat, à la propreté, à la disponibilité ou à la réduction du gaspillage de fluide.



Quel raccord rapide hydraulique choisir ?

Choisissez des accouplements à face plate pour un fonctionnement plus propre

Un raccord rapide hydraulique à face plate constitue le meilleur choix lorsque le contrôle de la contamination est une priorité élevée. Il est particulièrement adapté aux systèmes exposés à la poussière, à la boue, au sable ou aux changements fréquents d'accessoires. La conception réduisant les déversements rend également ce raccord rapide hydraulique adapté aux équipements où la perte de liquide doit être minimisée pendant le fonctionnement quotidien.

Choisissez les accouplements à champignon pour les circuits hydrauliques généraux

Un raccord rapide hydraulique à clapet est un choix pratique pour de nombreux systèmes hydrauliques standard où la fiabilité, la disponibilité et le contrôle des coûts sont importants. Il peut convenir aux applications haute pression si la pression nominale, la structure de verrouillage et le matériau du joint correspondent aux conditions de fonctionnement. Ce type de raccord rapide hydraulique est également utile lorsque la machine existante utilise déjà des fiches et des prises de type champignon.

Vérifier la pression de service et le débit

Le sélectionné raccord rapide hydraulique doit avoir une pression de service nominale égale ou supérieure à la pression réelle du système hydraulique. Les pics de pression, les impulsions de pression et les vibrations doivent être pris en compte car les circuits hydrauliques fonctionnent rarement à une pression parfaitement stable. Le débit doit également correspondre à l'alésage du raccord, car un raccord rapide hydraulique sous-dimensionné peut créer une chute de pression, une génération de chaleur et un mouvement plus lent de l'actionneur.

Confirmer le type de filetage et la norme d'échange

Un raccord rapide hydraulique peut utiliser des extrémités de connexion BSP, NPT, métriques, JIC, ORFS, SAE ou d'autres extrémités en fonction de l'origine de l'équipement et de la conception du système. La taille du filetage, la forme du filetage, la méthode d'étanchéité et l'extrémité mâle ou femelle doivent être vérifiées avant de commander des pièces de rechange. La norme d'échange doit également correspondre, car un d'apparence similaire coupleur rapide hydraulique peut ne pas se connecter correctement si le profil de verrouillage ou la course de la vanne est différent.



Erreurs courantes lors de la sélection des raccords rapides hydrauliques

Sélection uniquement par taille externe

Un raccord rapide hydraulique ne doit pas être sélectionné uniquement en mesurant le diamètre extérieur ou en examinant la forme générale. Deux accouplements peuvent sembler similaires mais avoir des rainures de verrouillage, des courses de vanne, des emplacements de joint et des profils d'échange différents. Une correspondance incorrecte peut provoquer des fuites, un verrouillage incomplet, un débit restreint ou une déconnexion soudaine sous pression.

Ignorer la méthode du fil et du joint

Un raccord rapide hydraulique avec un mauvais filetage peut endommager le port de l'équipement avant qu'une étanchéité sécurisée ne soit obtenue. Les filetages coniques, les filetages parallèles, les joints toriques, les sièges coniques et les rondelles collées assurent tous l'étanchéité de différentes manières. La forme du filetage et la méthode d'étanchéité doivent être traitées comme une spécification complète lors de la sélection du raccord rapide hydraulique .

Remplacer incorrectement une seule moitié

Remplacer uniquement la fiche ou uniquement la douille d'un raccord rapide hydraulique peut créer des problèmes d'interchange si la nouvelle moitié ne correspond pas à la moitié existante. Même lorsque la taille nominale est la même, le mécanisme de verrouillage et la géométrie de la vanne peuvent différer selon les normes ou les fabricants. Un remplacement sûr doit confirmer la série d'accouplement, la taille, la pression nominale, le matériau du joint et le profil de connexion.

Surveiller la compatibilité des fluides et des joints

Un joint de raccord rapide hydraulique doit être compatible avec l’huile hydraulique, la plage de température, les additifs et tout fluide spécial utilisé dans le circuit. Le NBR est courant pour l’huile hydraulique minérale, tandis que le FKM peut être sélectionné pour des températures plus élevées ou une résistance chimique plus forte. L'EPDM, le PTFE et d'autres matériaux d'étanchéité peuvent être nécessaires pour des fluides spéciaux, mais la compatibilité doit être vérifiée avant utilisation.



Considérations relatives aux matériaux et à la durabilité

Accouplements en acier au carbone

Un raccord rapide hydraulique en acier au carbone est largement utilisé dans les machines industrielles et les équipements hydrauliques mobiles car il offre de solides performances mécaniques à un coût pratique. Le traitement de surface tel que le zingage ou le nickelage peut améliorer la résistance à la corrosion dans les environnements de travail normaux. Pour une utilisation intensive, la résistance du matériau, la qualité du placage, les composants de verrouillage et la pression nominale doivent être vérifiés dans leur ensemble.

Accouplements en acier inoxydable

Un raccord rapide hydraulique en acier inoxydable est préférable lorsque la résistance à la corrosion est plus importante que le coût initial. Les équipements marins, l'exposition aux produits chimiques, les zones de lavage, les environnements humides et les systèmes extérieurs présentant des risques de corrosion agressifs nécessitent souvent une construction en acier inoxydable. Le matériau du joint doit toujours être choisi avec soin car le matériau du corps en acier inoxydable ne garantit pas à lui seul une compatibilité totale avec les fluides.

Laiton et matériaux spéciaux

Un raccord rapide hydraulique en laiton peut être utilisé dans certains systèmes de fluide à basse pression, mais il n'est pas automatiquement adapté aux circuits d'huile hydraulique à haute pression. Le laiton peut offrir une résistance à la corrosion dans certains milieux, mais sa résistance mécanique diffère de celle de l'acier au carbone et de l'acier inoxydable. La sélection de matériaux spéciaux doit tenir compte de la pression, de la chimie du fluide, de la température de fonctionnement, de la fréquence de connexion et des exigences de sécurité.



Liste de contrôle de sélection finale

Pression, débit et température

Un raccord rapide hydraulique doit être vérifié par rapport à la pression de service, à la pression de pointe, au débit et à la température de fonctionnement avant l'installation. La pression nominale protège contre les défaillances mécaniques, tandis que la capacité de débit contrôle la chute de pression et la chaleur du système. La température affecte l'élasticité du joint, la viscosité du fluide et la stabilité de l'étanchéité à long terme.

Conditions d’environnement et de maintenance

Un coupleur rapide hydraulique utilisé dans un équipement extérieur nécessite un contrôle de la contamination et une protection contre la corrosion plus forts que celui utilisé à l’intérieur d’une unité de puissance hydraulique propre. Les conceptions à face plate sont souvent préférées là où une exposition à la saleté et un nettoyage fréquent sont attendus. Les conceptions à clapet restent pratiques lorsque l'environnement d'exploitation est moins contaminé et que la maintenance de routine est contrôlée.

Exigences de remplacement et de personnalisation

Un raccord rapide hydraulique de remplacement doit correspondre à la norme d'accouplement d'origine, à l'extrémité du filetage, au matériau du corps, au type de joint et à la pression nominale. Les connexions hydrauliques personnalisées peuvent nécessiter des dessins, des échantillons, des données de pression, des exigences de débit et des spécifications de port pour une correspondance précise. La confirmation de ces détails avant la production réduit les risques de fuite, les problèmes d'installation et les temps d'arrêt du système.



Conclusion

Les conceptions à face plate et à clapet de raccords rapides hydrauliques présentent toutes deux des avantages évidents, mais elles répondent à des priorités opérationnelles différentes. Un à face plate raccord rapide hydraulique est généralement préféré pour les systèmes hydrauliques à faible déversement, à connexion plus propre et sensibles à la contamination, tandis qu'un raccord rapide hydraulique à clapet reste pratique pour les circuits hydrauliques standard, de nombreuses applications à haute pression et les travaux de remplacement sensibles aux coûts. Avant de sélectionner un raccord rapide hydraulique , la pression nominale, le débit, le type de filetage, la compatibilité des joints, le matériau, l'environnement et la norme d'échange doivent être vérifiés ensemble. Pour les systèmes hydrauliques impliquant des machines industrielles, des équipements agricoles, des machines de construction ou des exigences de connexion de fluide personnalisées, Dongguan Tianying Mold Fitting Co., Ltd. peut fournir des options de couplage rapide hydraulique basées sur des dessins, des échantillons, des données de pression, des spécifications de filetage, des exigences de débit et des conditions de fonctionnement.



FAQ

Quelle est la principale différence entre le raccord rapide hydraulique à face plate et à clapet ?

Un raccord rapide hydraulique à face plate possède une surface de connexion affleurante qui réduit les déversements et améliore le contrôle de la contamination. Un raccord rapide hydraulique à clapet utilise un élément de vanne interne pour sceller le chemin d'écoulement lorsqu'il est déconnecté. La principale différence réside dans l’équilibre entre la propreté, le contrôle des fuites, le coût et l’adéquation hydraulique générale.

Un raccord rapide hydraulique à face plate est-il toujours meilleur ?

Un à face plate raccord rapide hydraulique n'est pas toujours préférable car le bon choix dépend du système hydraulique. C'est mieux pour les faibles fuites, les connexions fréquentes et les conditions de fonctionnement sales. Un raccord rapide hydraulique à clapet peut être plus adapté aux systèmes standard, aux remplacements existants et aux applications où sa pression nominale et sa norme d'échange correspondent.

Quand faut-il sélectionner un raccord rapide hydraulique à clapet ?

Un raccord rapide hydraulique à clapet doit être sélectionné lorsque l'application utilise une norme de clapet compatible et ne nécessite pas le déversement le plus faible possible. Il est courant dans l'agriculture, les conduites hydrauliques industrielles, les outils hydrauliques et de nombreux circuits à usage général. Le sélectionné raccord rapide hydraulique doit toujours répondre aux exigences de pression, de débit, de filetage et d'étanchéité.
