Szybkozłącza hydrauliczne płaskie i grzybkowe: które wybrać?

jest Szybkozłącze hydrauliczne krytycznym punktem połączenia w obwodzie hydraulicznym, ponieważ kontroluje szczelność, ciągłość przepływu, stabilność ciśnienia i bezpieczeństwo połączenia podczas pracy. Konstrukcje z płaską powierzchnią i grzybkiem to dwa popularne typy szybkozłączy hydraulicznych , ale różnią się one pod względem rozlania płynu, odporności na zanieczyszczenia, zachowania pod ciśnieniem, potrzeb konserwacyjnych i kompatybilności z częściami zamiennymi. Wybór słuszności Szybkozłącze hydrauliczne powinno opierać się na ciśnieniu roboczym, zapotrzebowaniu na przepływ, czystości płynu, środowisku pracy, częstotliwości połączeń, typie gwintu, materiale korpusu, materiale uszczelki i standardzie łącznika, a nie tylko na wyglądzie zewnętrznym lub rozmiarze nominalnym.

Klucz na wynos

●  z płaską powierzchnią Szybkozłącze hydrauliczne ogranicza rozlewanie oleju.

●  Grzybkowe szybkozłącze hydrauliczne pasuje do wielu ogólnych obwodów hydraulicznych.

●  Złącza z płaską powierzchnią zapewniają lepszą kontrolę zanieczyszczeń.

●  Złącza grzybkowe są często praktyczne w zastosowaniach wysokociśnieniowych.

●  Wybór złącza zależy od ciśnienia, przepływu, tolerancji wycieków i środowiska.

●  Przed wymianą należy potwierdzić typ gwintu i standard wymiany.

●  A Szybkozłącze hydrauliczne należy wybrać na podstawie warunków systemowych, a nie wyglądu.



Czym są szybkozłącza hydrauliczne z płaską powierzchnią czołową?

Konstrukcja z płaską powierzchnią i struktura uszczelniająca

Płaska powierzchnia Szybkozłącze hydrauliczne wykorzystuje płaską powierzchnię łączącą, która zamyka obszar połączenia po odłączeniu wtyczki i gniazda. Taka struktura ogranicza odsłonięte wgłębienia, w których może pozostać kurz, błoto lub cząstki metalu przed ponownym połączeniem. Płaska powierzchnia umożliwia również operatorowi wytarcie powierzchni złącza przed wykonaniem połączenia.

Niska wydajność utraty płynu

o płaskiej powierzchni Szybkozłącze hydrauliczne zostało zaprojektowane w celu ograniczenia wycieków oleju podczas łączenia i rozłączania. Mniejsze straty oleju są ważne w układach, w których czystość środowiska, bezpieczeństwo w miejscu pracy i koszt płynu hydraulicznego są kwestiami praktycznymi. Ten typ szybkozłącza hydraulicznego jest powszechnie wybierany w przypadku powtarzających się rozłączeń w sprzęcie mobilnym lub systemach wymiany narzędzi.

Zaleta kontroli zanieczyszczeń

z płaską powierzchnią Szybkozłącze hydrauliczne zapewnia silną kontrolę zanieczyszczeń, ponieważ konstrukcja powierzchni czołowej pozostawia mniej wgłębień, w których może gromadzić się brud. W budownictwie, rolnictwie, górnictwie i zewnętrznych układach hydraulicznych zanieczyszczenia mogą uszkodzić zawory, pompy, cylindry i uszczelki. Ograniczając wnikanie zanieczyszczeń, szybkozłącze hydrauliczne o płaskiej powierzchni zapewnia czystszą pracę układu hydraulicznego i stabilniejszą trwałość podzespołów.

Typowe zastosowania z płaską powierzchnią

z płaską powierzchnią Szybkozłącza hydrauliczne są często stosowane w maszynach budowlanych, ładowarkach kompaktowych, osprzętach hydraulicznych, sprzęcie rolniczym i mobilnych obwodach hydraulicznych. Zastosowania te często działają w zapylonych, błotnistych środowiskach lub na zewnątrz, gdzie odsłonięte złącza łatwo ulegają zanieczyszczeniu. Złączki z płaską powierzchnią nadają się również tam, gdzie wymagane są małe wycieki i szybkie czyszczenie przed ponownym podłączeniem.

Czym są szybkozłącza hydrauliczne grzybkowe?

Zasada działania zaworu grzybkowego

grzybkowe Szybkozłącze hydrauliczne wykorzystuje wewnętrzny zawór grzybkowy lub podobny element zaworowy do otwierania ścieżki przepływu, gdy wtyczka i gniazdo są połączone. Po rozłączeniu siła sprężyny dociska grzybek do gniazda, blokując wyciek płynu. Konstrukcja ta jest szeroko stosowana, ponieważ jest prosta mechanicznie, sprawdzona w wielu układach hydraulicznych i nadaje się do szerokiego zastosowania przemysłowego.

Charakterystyka obsługi ciśnienia

grzybkowe Szybkozłącze hydrauliczne może dobrze działać w wysokociśnieniowych obwodach hydraulicznych, jeśli wybrana seria, rozmiar, materiał i konstrukcja uszczelnienia odpowiadają wymaganiom systemu. Wiele konstrukcji grzybkowych zapewnia silne mechaniczne sprzężenie i niezawodne zamknięcie zaworu pod wymagającym ciśnieniem roboczym. Jednakże rzeczywiste ciśnienie znamionowe każdego szybkozłącza hydraulicznego należy potwierdzić na podstawie danych technicznych, a nie zakładać na podstawie jego typu konstrukcji.

Ogólna przydatność układu hydraulicznego

grzybkowe Szybkozłącze hydrauliczne jest praktyczne w przypadku standardowych przewodów hydraulicznych, maszyn rolniczych, narzędzi hydraulicznych, sprzętu testowego i przemysłowych jednostek napędowych. Jest często wybierany, gdy dopuszczalna jest niewielka utrata płynu podczas odłączania, a wymagania dotyczące czystości systemu są umiarkowane. Ten typ szybkozłącza hydraulicznego pozostaje powszechny w projektach wymiany, ponieważ wiele istniejących maszyn wykorzystuje już standardy złączy grzybkowych.

Typowe ograniczenia grzybka

z grzybkiem Szybkozłącze hydrauliczne może podczas rozłączania uwolnić więcej płynu niż złącze z płaską powierzchnią. Obszar zaworu może być również trudniejszy do całkowitego wyczyszczenia, ponieważ powierzchnia styku nie jest całkowicie płaska. W brudnym środowisku ten typ szybkozłącza hydraulicznego może wymagać dokładniejszego czyszczenia przed podłączeniem, aby zmniejszyć ryzyko zanieczyszczenia.

Szybkozłącza hydrauliczne płaskie i grzybkowe: tabela porównawcza

Wyciek i rozlanie płynu

z płaską powierzchnią Szybkozłącze hydrauliczne zwykle zapewnia lepszą kontrolę utraty płynu niż sprzęgło grzybkowe podczas rozłączania. Złącza grzybkowe mogą nadal skutecznie uszczelniać, ale ich wewnętrzna geometria zaworu może umożliwiać wyciek większej ilości oleju resztkowego. W przypadku sprzętu hydraulicznego pracującego w pobliżu wykończonych powierzchni, gleby, obszarów związanych z żywnością lub miejsc wrażliwych ze względu na środowisko, głównym punktem wyboru staje się kontrola wycieków płynów.

Odporność na zabrudzenia i czyszczenie

z płaską powierzchnią Szybkozłącze hydrauliczne jest łatwiejsze do czyszczenia, ponieważ powierzchnia współpracująca jest gładka i dostępna. grzybkowe Szybkozłącze hydrauliczne może zbierać brud wokół otworu zaworu, zwłaszcza gdy osłona przeciwpyłowa nie jest używana prawidłowo. W zapylonych lub błotnistych warunkach terenowych płaska struktura powierzchni czołowej zapewnia praktyczną zaletę czyszczenia przed ponownym podłączeniem.

Bilans kosztów i konserwacji

grzybkowe Szybkozłącze hydrauliczne często ma niższy koszt początkowy niż porównywalna konstrukcja z płaską powierzchnią czołową. z płaską powierzchnią Szybkozłącze hydrauliczne może zmniejszyć nakłady na konserwację w układach, w których głównymi problemami eksploatacyjnymi są wycieki, przedostawanie się brudu i wielokrotne czyszczenie. Lepszy wybór długoterminowy zależy od tego, czy dla układu hydraulicznego priorytetem są koszty zakupu, czystość, czas sprawności czy ograniczenie strat płynów.



Które szybkozłącze hydrauliczne wybrać?

Wybierz złącza z płaską powierzchnią, aby zapewnić czystszą pracę

z płaską powierzchnią Szybkozłącze hydrauliczne jest lepszym wyborem, gdy kontrola zanieczyszczeń ma wysoki priorytet. Szczególnie nadaje się do systemów narażonych na działanie kurzu, błota, piasku lub częstych zmian osprzętu. Konstrukcja ograniczająca wycieki sprawia również, że to szybkozłącze hydrauliczne nadaje się do stosowania w urządzeniach, w których straty płynu muszą być zminimalizowane podczas codziennej pracy.

Wybierz złącza grzybkowe do ogólnych obwodów hydraulicznych

grzybkowe Szybkozłącze hydrauliczne to praktyczny wybór dla wielu standardowych układów hydraulicznych, w których ważna jest niezawodność, dostępność i kontrola kosztów. Może nadawać się do zastosowań wysokociśnieniowych, jeśli ciśnienie znamionowe, konstrukcja blokująca i materiał uszczelnienia odpowiadają warunkom pracy. Ten typ szybkozłącza hydraulicznego jest również przydatny, gdy istniejąca maszyna wykorzystuje już wtyczki i gniazda grzybkowe.

Sprawdź ciśnienie robocze i natężenie przepływu

Wybrane szybkozłącze hydrauliczne musi mieć ciśnienie robocze równe lub wyższe od rzeczywistego ciśnienia w układzie hydraulicznym. Należy wziąć pod uwagę ciśnienie szczytowe, impuls ciśnienia i wibracje, ponieważ obwody hydrauliczne rzadko działają przy idealnie stabilnym ciśnieniu. Natężenie przepływu musi również odpowiadać otworowi złącza, ponieważ zbyt małe szybkozłącze hydrauliczne może powodować spadek ciśnienia, wytwarzanie ciepła i wolniejszy ruch siłownika.

Potwierdź typ gwintu i standard wymiany

Szybkozłącze hydrauliczne może wykorzystywać końcówki przyłączeniowe BSP, NPT, metryczne, JIC, ORFS, SAE lub inne, w zależności od pochodzenia sprzętu i konstrukcji systemu. Przed zamówieniem części zamiennych należy sprawdzić rozmiar gwintu, kształt gwintu, metodę uszczelnienia oraz końcówkę męską lub żeńską. Standard wymiany musi również być zgodny, ponieważ podobnie wyglądające szybkozłącze hydrauliczne może nie zostać prawidłowo podłączone, jeśli profil blokujący lub skok zaworu jest inny.



Typowe błędy przy wyborze szybkozłączy hydraulicznych

Wybieranie tylko według rozmiaru zewnętrznego

Szybkozłącza hydraulicznego nie należy wybierać wyłącznie na podstawie pomiaru średnicy zewnętrznej lub ogólnego kształtu. Dwa złącza mogą wyglądać podobnie, ale mają różne rowki blokujące, skoki zaworów, położenie uszczelek i profile wymiany. Nieprawidłowe dopasowanie może spowodować wyciek, niepełne zablokowanie, ograniczony przepływ lub nagłe rozłączenie pod ciśnieniem.

Ignorowanie metody gwintu i uszczelnienia

z Szybkozłącze hydrauliczne niewłaściwym gwintem może uszkodzić przyłącze urządzenia, zanim zostanie osiągnięte pewne uszczelnienie. Gwinty stożkowe, gwinty równoległe, uszczelki czołowe typu O-ring, gniazda stożkowe i podkładki klejone – wszystkie uszczelniają na różne sposoby. Podczas doboru kształt gwintu i metodę uszczelnienia należy traktować jako jedną kompletną specyfikację szybkozłącza hydraulicznego .

Nieprawidłowa wymiana tylko jednej połowy

Wymiana samej wtyczki lub samego gniazda szybkozłącza hydraulicznego może spowodować problemy z wymianą, jeśli nowa połówka nie będzie pasować do istniejącej. Nawet jeśli rozmiar nominalny jest taki sam, mechanizm blokujący i geometria zaworu mogą różnić się w zależności od normy lub producenta. Bezpieczna wymiana powinna obejmować łącznie serię złącza, jego rozmiar, ciśnienie znamionowe, materiał uszczelnienia i profil połączenia.

Przegląd kompatybilności płynów i uszczelek

Uszczelnienie musi szybkozłącza hydraulicznego być kompatybilne z olejem hydraulicznym, zakresem temperatur, dodatkami i wszelkimi specjalnymi płynami używanymi w obwodzie. NBR jest powszechny w przypadku mineralnego oleju hydraulicznego, natomiast FKM można wybrać ze względu na wyższą temperaturę lub większą odporność chemiczną. W przypadku płynów specjalnych mogą być potrzebne EPDM, PTFE i inne materiały uszczelniające, ale przed użyciem należy sprawdzić zgodność.



Względy dotyczące materiału i trwałości

Złącza ze stali węglowej

ze stali węglowej Szybkozłącze hydrauliczne jest szeroko stosowane w maszynach przemysłowych i mobilnym sprzęcie hydraulicznym, ponieważ zapewnia wysoką wydajność mechaniczną przy praktycznych kosztach. Obróbka powierzchniowa, taka jak cynkowanie lub niklowanie, może poprawić odporność na korozję w normalnych warunkach pracy. W przypadku zastosowań w trudnych warunkach wytrzymałość materiału, jakość poszycia, elementy zamykające i ciśnienie znamionowe należy sprawdzić jako kompletny zespół.

Złącza ze stali nierdzewnej

ze stali nierdzewnej Szybkozłącze hydrauliczne jest preferowane, gdy odporność na korozję jest ważniejsza niż koszt początkowy. Sprzęt morski, narażenie na działanie substancji chemicznych, obszary narażone na działanie środków chemicznych, środowiska wilgotne i systemy zewnętrzne narażone na ryzyko agresywnej korozji często wymagają konstrukcji ze stali nierdzewnej. Materiał uszczelnienia należy jednak wybrać ostrożnie, ponieważ sam materiał korpusu ze stali nierdzewnej nie gwarantuje pełnej kompatybilności z płynami.

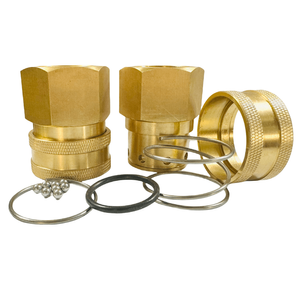

Mosiądz i materiały specjalne

Mosiężne szybkozłącze hydrauliczne może być stosowane w wybranych układach cieczy o niższym ciśnieniu, ale nie jest automatycznie odpowiednie do obwodów oleju hydraulicznego pod wysokim ciśnieniem. Mosiądz może zapewnić odporność na korozję w niektórych mediach, ale jego wytrzymałość mechaniczna różni się od stali węglowej i stali nierdzewnej. Specjalny dobór materiałów powinien uwzględniać ciśnienie, skład chemiczny cieczy, temperaturę roboczą, częstotliwość połączeń i wymagania bezpieczeństwa.



Ostateczna lista kontrolna wyboru

Ciśnienie, przepływ i temperatura

Przed montażem należy szybkozłącze hydrauliczne sprawdzić pod kątem ciśnienia roboczego, ciśnienia szczytowego, natężenia przepływu i temperatury roboczej. Ciśnienie znamionowe chroni przed awarią mechaniczną, a przepustowość kontroluje spadek ciśnienia i ciepło systemu. Temperatura wpływa na elastyczność uszczelnienia, lepkość płynu i długoterminową stabilność uszczelnienia.

Warunki środowiska i konserwacji

stosowane Szybkozłącze hydrauliczne w sprzęcie zewnętrznym wymaga silniejszej kontroli zanieczyszczeń i ochrony przed korozją niż szybkozłącze stosowane w czystym zespole hydraulicznym. W przypadku, gdy spodziewane jest narażenie na brud i częste czyszczenie, często preferowane są konstrukcje z płaską powierzchnią. Konstrukcje grzybkowe pozostają praktyczne tam, gdzie środowisko pracy jest mniej zanieczyszczone, a rutynowa konserwacja jest kontrolowana.

Wymagania dotyczące wymiany i niestandardowe

Zamienne szybkozłącze hydrauliczne powinno odpowiadać oryginalnemu standardowi złącza, końcówce gwintu, materiałowi korpusu, typowi uszczelnienia i ciśnieniu znamionowemu. Niestandardowe połączenia hydrauliczne mogą wymagać rysunków, próbek, danych dotyczących ciśnienia, wymagań dotyczących przepływu i specyfikacji portów w celu dokładnego dopasowania. Potwierdzenie tych szczegółów przed produkcją zmniejsza ryzyko wycieków, problemy z instalacją i przestoje systemu.



Wniosek

z płaską powierzchnią i grzybkiem Szybkozłącza hydrauliczne mają wyraźne zalety, ale służą różnym priorytetom operacyjnym. z płaską powierzchnią Szybkozłącze hydrauliczne jest ogólnie preferowane w przypadku układów hydraulicznych charakteryzujących się niskim poziomem wycieków, czystszych połączeń i wrażliwych na zanieczyszczenia, natomiast szybkozłącze hydrauliczne z grzybkiem pozostaje praktyczne w przypadku standardowych obwodów hydraulicznych, wielu zastosowań wysokociśnieniowych i niedrogich prac zamiennych. Przed wyborem szybkozłącza hydraulicznego należy wspólnie sprawdzić ciśnienie znamionowe, natężenie przepływu, typ gwintu, kompatybilność uszczelek, materiał, środowisko i standard wymiany. W przypadku układów hydraulicznych obejmujących maszyny przemysłowe, sprzęt rolniczy, maszyny budowlane lub niestandardowe wymagania dotyczące połączeń płynów, firma Dongguan Tianying Mold Fit Co., Ltd. może dostarczyć opcje szybkozłączy hydraulicznych w oparciu o rysunki, próbki, dane dotyczące ciśnienia, specyfikacje gwintów, wymagania dotyczące przepływu i warunki pracy.



Często zadawane pytania

Jaka jest główna różnica między szybkozłączem hydraulicznym z płaską powierzchnią a grzybkiem?

o płaskiej powierzchni Szybkozłącze hydrauliczne ma płaską powierzchnię połączenia, która ogranicza rozlewanie i poprawia kontrolę zanieczyszczeń. Grzybkowe szybkozłącze hydrauliczne wykorzystuje wewnętrzny element zaworu do uszczelnienia ścieżki przepływu po rozłączeniu. Główną różnicą jest równowaga pomiędzy czystością, kontrolą wycieków, kosztem i ogólną przydatnością hydrauliczną.

Czy szybkozłącze hydrauliczne z płaską powierzchnią jest zawsze lepsze?

z płaską powierzchnią Szybkozłącze hydrauliczne nie zawsze jest lepsze, ponieważ właściwy wybór zależy od układu hydraulicznego. Jest lepszy w przypadku małych wycieków, częstych połączeń i brudnych warunków pracy. grzybkowe Szybkozłącze hydrauliczne może być bardziej odpowiednie dla standardowych systemów, istniejących zamienników i zastosowań, w których jego ciśnienie znamionowe i standard wymiany są zgodne.

Kiedy należy wybrać szybkozłącze hydrauliczne grzybkowe?

grzybkowe Hydrauliczne szybkozłącze należy wybrać, jeśli w zastosowaniu wykorzystuje się zgodny standard grzybka i nie wymaga najmniejszego możliwego rozsypu. Jest powszechny w rolnictwie, przemysłowych liniach hydraulicznych, narzędziach hydraulicznych i wielu obwodach ogólnego przeznaczenia. Wybrane szybkozłącze hydrauliczne musi nadal spełniać wymagania dotyczące ciśnienia, przepływu, gwintu i uszczelnienia.
