Khớp nối nhanh thủy lực mặt phẳng Vs Poppet: Bạn nên chọn loại nào?

Khớp nối nhanh thủy lực là điểm kết nối quan trọng trong mạch thủy lực vì nó kiểm soát độ kín, tính liên tục của dòng chảy, độ ổn định áp suất và độ an toàn kết nối trong quá trình vận hành. Thiết kế mặt phẳng và hình múa rối là hai loại Khớp nối nhanh thủy lực phổ biến , nhưng chúng khác nhau về khả năng chống tràn chất lỏng, khả năng chống nhiễm bẩn, hoạt động áp lực, nhu cầu bảo trì và khả năng tương thích thay thế. Lựa chọn quyền Khớp nối nhanh thủy lực phải dựa trên áp suất làm việc, nhu cầu dòng chảy, độ sạch của chất lỏng, môi trường vận hành, tần số kết nối, loại ren, vật liệu thân, vật liệu bịt kín và tiêu chuẩn khớp nối thay vì chỉ hình dáng bên ngoài hoặc kích thước danh nghĩa.

Chìa khóa mang đi

●  mặt phẳng Khớp nối nhanh thủy lực giúp giảm lượng dầu tràn.

●  dạng poppet Khớp nối nhanh thủy lực phù hợp với nhiều mạch thủy lực thông thường.

●  Bộ ghép mặt phẳng giúp kiểm soát ô nhiễm mạnh hơn.

●  Bộ ghép nối hình múa rối thường hữu dụng khi sử dụng ở áp suất cao.

●  Lựa chọn khớp nối phụ thuộc vào áp suất, lưu lượng, khả năng chịu rò rỉ và môi trường.

●  Loại ren và tiêu chuẩn trao đổi phải được xác nhận trước khi thay thế.

●  A Khớp nối thủy lực nhanh phải được chọn theo điều kiện hệ thống chứ không phải hình thức bên ngoài.



Khớp nối nhanh thủy lực mặt phẳng là gì?

Thiết kế mặt phẳng và cấu trúc niêm phong

Mặt phẳng Khớp nối thủy lực nhanh sử dụng bề mặt phẳng để đóng khu vực kết nối khi phích cắm và ổ cắm bị ngắt kết nối. Cấu trúc này làm giảm các lỗ hổng lộ ra, nơi bụi, bùn hoặc các hạt kim loại có thể tồn tại trước khi kết nối lại. Bề mặt phẳng cũng cho phép người vận hành lau sạch mặt khớp nối trước khi thực hiện kết nối.

Hiệu suất mất chất lỏng thấp

mặt phẳng Khớp nối nhanh thủy lực được thiết kế để hạn chế rò rỉ dầu trong quá trình kết nối và ngắt kết nối. Giảm thất thoát dầu rất quan trọng trong các hệ thống nơi mà độ sạch môi trường, an toàn nơi làm việc và chi phí dầu thủy lực là những mối quan tâm thực tế. Loại Khớp nối nhanh thủy lực này thường được lựa chọn khi xảy ra tình trạng ngắt kết nối lặp đi lặp lại trong thiết bị di động hoặc hệ thống thay dụng cụ.

Lợi thế kiểm soát ô nhiễm

mặt phẳng Khớp nối nhanh thủy lực mang lại khả năng kiểm soát ô nhiễm mạnh mẽ vì thiết kế mặt của nó để lại ít khu vực lõm hơn để bụi bẩn tích tụ. Trong xây dựng, nông nghiệp, khai thác mỏ và hệ thống thủy lực ngoài trời, ô nhiễm có thể làm hỏng van, máy bơm, xi lanh và vòng đệm. Bằng cách giảm bụi bẩn xâm nhập, mặt phẳng Khớp nối nhanh thủy lực hỗ trợ vận hành thủy lực sạch hơn và tuổi thọ linh kiện ổn định hơn.

Các ứng dụng mặt phẳng phổ biến

Các sản phẩm mặt phẳng Khớp nối nhanh thủy lực thường được sử dụng trong máy móc xây dựng, máy xúc lật nhỏ gọn, phụ kiện thủy lực, thiết bị nông nghiệp và mạch thủy lực di động. Các ứng dụng này thường xuyên hoạt động trong môi trường bụi bặm, bùn lầy hoặc ngoài trời, nơi các khớp nối hở dễ bị nhiễm bẩn. Bộ ghép mặt phẳng cũng thích hợp ở những nơi cần độ rò rỉ thấp và làm sạch nhanh trước khi kết nối lại.

Khớp nối nhanh thủy lực Poppet là gì?

Nguyên lý làm việc của van Poppet

hình múa rối Khớp nối nhanh thủy lực sử dụng van hình múa rối bên trong hoặc phần tử van tương tự để mở đường dẫn dòng chảy khi phích cắm và ổ cắm được kết nối. Khi ngắt kết nối, lực lò xo sẽ ​​đẩy con búp bê vào ghế để chặn sự rò rỉ chất lỏng. Cấu trúc này được sử dụng rộng rãi vì nó đơn giản về mặt cơ học, đã được chứng minh trong nhiều hệ thống thủy lực và phù hợp cho sử dụng rộng rãi trong công nghiệp.

Đặc điểm xử lý áp suất

dạng poppet Khớp nối nhanh thủy lực có thể hoạt động tốt trong các mạch thủy lực áp suất cao khi loạt, kích thước, vật liệu và cấu trúc phốt được chọn phù hợp với yêu cầu của hệ thống. Nhiều thiết kế hình múa rối cung cấp sự gắn kết cơ học mạnh mẽ và đóng van đáng tin cậy dưới áp suất vận hành đòi hỏi khắt khe. Tuy nhiên, mức áp suất thực tế của bất kỳ Khớp nối nhanh thủy lực nào phải được xác nhận từ dữ liệu kỹ thuật thay vì giả định từ loại thiết kế của nó.

Sự phù hợp chung của hệ thống thủy lực

dạng poppet Khớp nối nhanh thủy lực rất thiết thực cho các dây chuyền thủy lực tiêu chuẩn, máy móc nông nghiệp, dụng cụ thủy lực, thiết bị kiểm tra và các bộ nguồn công nghiệp. Nó thường được chọn ở nơi có thể chấp nhận được sự mất chất lỏng nhỏ trong quá trình ngắt kết nối và yêu cầu về độ sạch của hệ thống ở mức vừa phải. Loại Khớp nối nhanh thủy lực này vẫn phổ biến trong các dự án thay thế vì nhiều máy hiện có đã sử dụng các tiêu chuẩn khớp nối kiểu búp bê.

Hạn chế phổ biến của Poppet

dạng poppet Khớp nối nhanh thủy lực có thể tiết ra nhiều chất lỏng hơn thiết kế mặt phẳng trong quá trình ngắt kết nối. Khu vực van của nó cũng có thể khó lau sạch hoàn toàn hơn vì bề mặt tiếp xúc không phẳng hoàn toàn. Trong môi trường bẩn, loại Khớp nối nhanh thủy lực này có thể cần được vệ sinh cẩn thận hơn trước khi kết nối để giảm nguy cơ ô nhiễm.

Khớp nối nhanh thủy lực mặt phẳng và Poppet: Biểu đồ so sánh

Rò rỉ và tràn chất lỏng

mặt phẳng Khớp nối nhanh thủy lực thường giúp kiểm soát thất thoát chất lỏng tốt hơn so với khớp nối hình múa rối trong quá trình ngắt kết nối. Các khớp nối hình múa rối vẫn có thể bịt kín hiệu quả, nhưng hình dạng van bên trong của chúng có thể cho phép nhiều dầu dư thoát ra ngoài hơn. Đối với thiết bị thủy lực hoạt động gần các bề mặt hoàn thiện, đất, khu vực liên quan đến thực phẩm hoặc các vị trí nhạy cảm với môi trường, việc kiểm soát sự cố tràn chất lỏng trở thành điểm lựa chọn chính.

Chống bụi bẩn và làm sạch

mặt phẳng Khớp nối nhanh thủy lực dễ làm sạch hơn vì mặt tiếp xúc nhẵn và dễ tiếp cận. dạng poppet Khớp nối nhanh thủy lực có thể tích tụ bụi bẩn xung quanh lỗ mở van, đặc biệt khi nắp chống bụi không được sử dụng đúng cách. Trong điều kiện hiện trường bụi bặm hoặc lầy lội, cấu trúc mặt phẳng mang lại lợi thế làm sạch thiết thực trước khi kết nối lại.

Số dư chi phí và bảo trì

dạng poppet Khớp nối nhanh thủy lực thường có chi phí ban đầu thấp hơn so với thiết kế mặt phẳng tương đương. mặt phẳng Khớp nối nhanh thủy lực có thể làm giảm nỗ lực bảo trì trong các hệ thống nơi rò rỉ, bụi bẩn xâm nhập và làm sạch nhiều lần là những mối lo ngại chính khi vận hành. Sự lựa chọn lâu dài tốt hơn phụ thuộc vào việc hệ thống thủy lực ưu tiên chi phí mua hàng, độ sạch, thời gian hoạt động hay giảm chất thải chất lỏng.



Bạn nên chọn khớp nối nhanh thủy lực nào?

Chọn khớp nối mặt phẳng để vận hành sạch hơn

mặt phẳng Khớp nối nhanh thủy lực là lựa chọn tốt hơn khi ưu tiên hàng đầu là kiểm soát ô nhiễm. Nó đặc biệt thích hợp cho các hệ thống tiếp xúc với bụi, bùn, cát hoặc thay đổi phụ kiện thường xuyên. Thiết kế giảm tràn cũng làm cho Khớp nối nhanh thủy lực này phù hợp với các thiết bị cần giảm thiểu thất thoát chất lỏng trong quá trình vận hành hàng ngày.

Chọn khớp nối Poppet cho mạch thủy lực thông thường

poppet Khớp nối nhanh thủy lực là sự lựa chọn thiết thực cho nhiều hệ thống thủy lực tiêu chuẩn nơi độ tin cậy, tính sẵn có và kiểm soát chi phí là quan trọng. Nó có thể phù hợp cho các ứng dụng áp suất cao nếu mức áp suất, cấu trúc khóa và vật liệu bịt kín phù hợp với điều kiện vận hành. Loại này Khớp nối nhanh thủy lực cũng hữu ích khi máy hiện tại đã sử dụng phích cắm và ổ cắm kiểu poppet.

Kiểm tra áp suất làm việc và tốc độ dòng chảy

được chọn Khớp nối nhanh thủy lực phải có mức áp suất làm việc bằng hoặc cao hơn áp suất thực của hệ thống thủy lực. Áp suất đỉnh, xung áp suất và độ rung cần được xem xét vì mạch thủy lực hiếm khi hoạt động ở áp suất hoàn toàn ổn định. Tốc độ dòng chảy cũng phải phù hợp với lỗ khoan khớp nối vì Khớp nối nhanh thủy lực có kích thước nhỏ hơn có thể tạo ra sự sụt giảm áp suất, sinh nhiệt và chuyển động của bộ truyền động chậm hơn.

Xác nhận loại chủ đề và tiêu chuẩn trao đổi

Khớp nối nhanh thủy lực có thể sử dụng BSP, NPT, hệ mét, JIC, ORFS, SAE hoặc các đầu kết nối khác tùy thuộc vào nguồn gốc thiết bị và thiết kế hệ thống. Kích thước ren, dạng ren, phương pháp bịt kín và đầu đực hay đầu cái phải được kiểm tra trước khi đặt hàng các bộ phận thay thế. Tiêu chuẩn trao đổi cũng phải phù hợp vì Khớp nối nhanh thủy lực có hình dáng tương tự có thể không kết nối chính xác nếu cấu hình khóa hoặc hành trình van khác nhau.



Những Sai Lầm Thường Gặp Khi Lựa Chọn Khớp Nối Nhanh Thủy Lực

Chỉ chọn theo kích thước bên ngoài

Không nên chọn Khớp nối nhanh thủy lực chỉ bằng cách đo đường kính bên ngoài hoặc nhìn vào hình dạng chung. Hai khớp nối có thể trông giống nhau nhưng có các rãnh khóa, hành trình van, vị trí bịt kín và cấu hình nút giao nhau khác nhau. Khớp không chính xác có thể gây rò rỉ, khóa không hoàn toàn, hạn chế dòng chảy hoặc ngắt kết nối đột ngột dưới áp suất.

Bỏ qua phương pháp chỉ và đóng dấu

Khớp nối nhanh thủy lực dùng sai ren có thể làm hỏng cổng thiết bị trước khi đạt được độ kín an toàn. Ren côn, ren song song, vòng đệm mặt vòng chữ O, ghế hình nón và thiết kế vòng đệm ngoại quan đều bịt kín theo những cách khác nhau. Dạng ren và phương pháp bịt kín phải được coi là một thông số kỹ thuật hoàn chỉnh trong quá trình lựa chọn Khớp nối nhanh thủy lực .

Chỉ thay thế một nửa không chính xác

Việc chỉ thay thế phích cắm hoặc chỉ ổ cắm của Khớp nối nhanh thủy lực có thể tạo ra sự cố trao đổi nếu nửa mới không khớp với nửa hiện có. Ngay cả khi kích thước danh nghĩa là như nhau, cơ cấu khóa và hình dạng van có thể khác nhau giữa các tiêu chuẩn hoặc nhà sản xuất. Việc thay thế an toàn phải xác nhận chuỗi khớp nối, kích thước, định mức áp suất, vật liệu bịt kín và cấu hình kết nối với nhau.

Xem xét khả năng tương thích của chất lỏng và con dấu

Phốt khớp nối nhanh thủy lực phải tương thích với dầu thủy lực, phạm vi nhiệt độ, chất phụ gia và bất kỳ chất lỏng đặc biệt nào được sử dụng trong mạch. NBR thường dùng cho dầu thủy lực khoáng, trong khi FKM có thể được chọn cho nhiệt độ cao hơn hoặc khả năng kháng hóa chất mạnh hơn. EPDM, PTFE và các vật liệu bịt kín khác có thể cần thiết cho các chất lỏng đặc biệt nhưng phải xác minh tính tương thích trước khi sử dụng.



Cân nhắc về vật liệu và độ bền

Khớp nối thép carbon

bằng thép carbon Khớp nối nhanh thủy lực được sử dụng rộng rãi trong máy móc công nghiệp và thiết bị thủy lực di động vì nó mang lại hiệu suất cơ học mạnh mẽ với chi phí thực tế. Xử lý bề mặt như mạ kẽm hoặc mạ niken có thể cải thiện khả năng chống ăn mòn trong môi trường làm việc bình thường. Để sử dụng ở cường độ cao, phải kiểm tra độ bền vật liệu, chất lượng lớp mạ, các bộ phận khóa và mức áp suất dưới dạng bộ phận lắp ráp hoàn chỉnh.

Khớp nối thép không gỉ

bằng thép không gỉ Khớp nối nhanh thủy lực được ưu tiên khi khả năng chống ăn mòn quan trọng hơn chi phí ban đầu. Thiết bị hàng hải, tiếp xúc với hóa chất, khu vực rửa trôi, môi trường ẩm ướt và hệ thống ngoài trời có nguy cơ ăn mòn mạnh thường yêu cầu kết cấu bằng thép không gỉ. Vật liệu bịt kín vẫn phải được lựa chọn cẩn thận vì chỉ riêng vật liệu thân bằng thép không gỉ không đảm bảo khả năng tương thích hoàn toàn với chất lỏng.

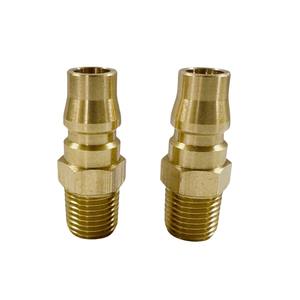

Đồng thau và vật liệu đặc biệt

bằng đồng thau Khớp nối nhanh thủy lực có thể được sử dụng trong các hệ thống chất lỏng áp suất thấp hơn được chọn, nhưng nó không tự động phù hợp với mạch dầu thủy lực áp suất cao. Đồng thau có thể cung cấp khả năng chống ăn mòn trong một số môi trường nhất định, nhưng độ bền cơ học của nó khác với thép cacbon và thép không gỉ. Lựa chọn vật liệu đặc biệt nên xem xét áp suất, hóa học chất lỏng, nhiệt độ vận hành, tần số kết nối và các yêu cầu an toàn.



Danh sách kiểm tra lựa chọn cuối cùng

Áp suất, lưu lượng và nhiệt độ

Khớp nối nhanh thủy lực phải được kiểm tra áp suất làm việc, áp suất cao nhất, tốc độ dòng chảy và nhiệt độ vận hành trước khi lắp đặt. Định mức áp suất bảo vệ khỏi hư hỏng cơ học, trong khi công suất dòng chảy kiểm soát độ giảm áp suất và nhiệt độ hệ thống. Nhiệt độ ảnh hưởng đến độ đàn hồi của phốt, độ nhớt của chất lỏng và độ ổn định của phốt kín lâu dài.

Điều kiện môi trường và bảo trì

Khớp nối nhanh thủy lực được sử dụng trong thiết bị ngoài trời cần khả năng kiểm soát ô nhiễm và chống ăn mòn mạnh hơn so với khớp nối được sử dụng bên trong bộ nguồn thủy lực sạch. Thiết kế mặt phẳng thường được ưa chuộng ở những nơi thường xuyên tiếp xúc với bụi bẩn và phải vệ sinh thường xuyên. Thiết kế Poppet vẫn thực tế khi môi trường vận hành ít bị ô nhiễm hơn và việc bảo trì định kỳ được kiểm soát.

Yêu cầu thay thế và tùy chỉnh

thay thế Khớp nối nhanh thủy lực phải phù hợp với tiêu chuẩn khớp nối ban đầu, đầu ren, vật liệu thân, loại phốt và định mức áp suất. Các kết nối thủy lực tùy chỉnh có thể yêu cầu bản vẽ, mẫu, dữ liệu áp suất, yêu cầu về lưu lượng và thông số kỹ thuật của cổng để khớp chính xác. Việc xác nhận những chi tiết này trước khi sản xuất giúp giảm rủi ro rò rỉ, sự cố lắp đặt và thời gian ngừng hoạt động của hệ thống.



Phần kết luận

Cả hai thiết kế mặt phẳng và hình múa rối Khớp nối nhanh thủy lực đều có những ưu điểm rõ ràng nhưng chúng phục vụ các ưu tiên vận hành khác nhau. mặt phẳng Khớp nối nhanh thủy lực thường được ưu tiên cho các hệ thống thủy lực có độ rò rỉ thấp, kết nối sạch hơn và nhạy cảm với ô nhiễm, trong khi Khớp nối nhanh thủy lực dạng poppet vẫn thiết thực cho các mạch thủy lực tiêu chuẩn, nhiều ứng dụng áp suất cao và công việc thay thế nhạy cảm với chi phí. Trước khi chọn Khớp nối nhanh thủy lực , phải kiểm tra cùng nhau định mức áp suất, tốc độ dòng chảy, loại ren, khả năng tương thích phốt, vật liệu, môi trường và tiêu chuẩn trao đổi. Đối với các hệ thống thủy lực liên quan đến máy móc công nghiệp, thiết bị nông nghiệp, máy xây dựng hoặc các yêu cầu kết nối chất lỏng tùy chỉnh, Công ty TNHH lắp khuôn Đông Quan Tianying có thể cung cấp các tùy chọn Khớp nối nhanh thủy lực dựa trên bản vẽ, mẫu, dữ liệu áp suất, thông số kỹ thuật ren, yêu cầu dòng chảy và điều kiện vận hành.



Câu hỏi thường gặp

Sự khác biệt chính giữa khớp nối nhanh thủy lực mặt phẳng và khớp nối thủy lực hình búp bê là gì?

mặt phẳng Khớp nối nhanh thủy lực có bề mặt kết nối phẳng giúp giảm sự cố tràn và cải thiện khả năng kiểm soát ô nhiễm. dạng poppet Khớp nối nhanh thủy lực sử dụng bộ phận van bên trong để bịt kín đường dẫn dòng chảy khi bị ngắt kết nối. Sự khác biệt chính là sự cân bằng giữa độ sạch, kiểm soát rò rỉ, chi phí và sự phù hợp về mặt thủy lực nói chung.

Khớp nối thủy lực mặt phẳng có phải lúc nào cũng tốt hơn không?

mặt phẳng Khớp nối nhanh thủy lực không phải lúc nào cũng tốt hơn vì sự lựa chọn chính xác phụ thuộc vào hệ thống thủy lực. Sẽ tốt hơn nếu độ rò rỉ thấp, kết nối thường xuyên và điều kiện vận hành bẩn. dạng poppet Khớp nối nhanh thủy lực có thể phù hợp hơn cho các hệ thống tiêu chuẩn, các thiết bị thay thế hiện có và các ứng dụng trong đó định mức áp suất và tiêu chuẩn trao đổi của nó phù hợp.

Khi nào nên chọn Khớp nối nhanh thủy lực poppet?

Nên chọn hình múa rối Khớp nối nhanh thủy lực khi ứng dụng sử dụng tiêu chuẩn hình múa rối tương thích và không yêu cầu lượng rò rỉ thấp nhất có thể. Nó phổ biến trong nông nghiệp, đường thủy lực công nghiệp, dụng cụ thủy lực và nhiều mạch đa năng. đã chọn Khớp nối nhanh thủy lực vẫn phải phù hợp với các yêu cầu về áp suất, lưu lượng, ren và phốt.
