Acoplamientos rápidos hidráulicos de cara plana versus de asiento: ¿cuál debería elegir?

Un acoplamiento rápido hidráulico es un punto de conexión crítico en un circuito hidráulico porque controla el sellado, la continuidad del flujo, la estabilidad de la presión y la seguridad de la conexión durante la operación. Los diseños de cara plana y de asiento son dos tipos comunes de acoplamiento rápido hidráulico , pero difieren en el derrame de fluidos, la resistencia a la contaminación, el comportamiento de la presión, las necesidades de mantenimiento y la compatibilidad de reemplazo. Elegir lo correcto El acoplamiento rápido hidráulico debe basarse en la presión de trabajo, la demanda de flujo, la limpieza del fluido, el entorno operativo, la frecuencia de conexión, el tipo de rosca, el material del cuerpo, el material del sello y el estándar del acoplamiento en lugar de solo la apariencia externa o el tamaño nominal.

Conclusión clave

● Un  de cara plana acoplamiento rápido hidráulico reduce el derrame de aceite.

●  Un acoplamiento rápido hidráulico de asiento se adapta a muchos circuitos hidráulicos generales.

●  Los acopladores de cara plana ofrecen un mayor control de la contaminación.

●  Los acopladores de asiento suelen ser prácticos para uso con alta presión.

●  La elección del acoplamiento depende de la presión, el flujo, la tolerancia a fugas y el entorno.

●  El tipo de rosca y el estándar de intercambio deben confirmarse antes del reemplazo.

●  A Acoplamiento rápido hidráulico debe seleccionarse según las condiciones del sistema, no la apariencia.



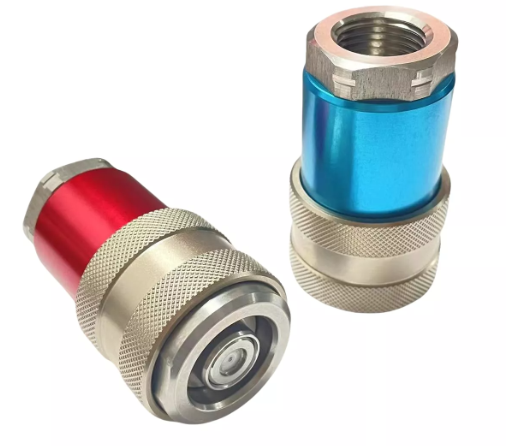

¿Qué son los acoplamientos rápidos hidráulicos de cara plana?

Diseño de cara plana y estructura de sellado

Una cara plana Acoplamiento rápido hidráulico utiliza una superficie de contacto al ras que cierra el área de conexión cuando el enchufe y el enchufe están desconectados. Esta estructura reduce las cavidades expuestas donde pueden quedar polvo, barro o partículas metálicas antes de la reconexión. La superficie plana también permite al operador limpiar la cara del acoplamiento antes de realizar una conexión.

Rendimiento con baja pérdida de fluido

Un acoplamiento rápido hidráulico de cara plana está diseñado para limitar el derrame de aceite durante la conexión y desconexión. Una menor pérdida de aceite es importante en sistemas donde la limpieza ambiental, la seguridad en el lugar de trabajo y el costo del fluido hidráulico son preocupaciones prácticas. Este tipo de acoplamiento rápido hidráulico se selecciona comúnmente cuando se producen desconexiones repetidas en equipos móviles o sistemas de cambio de herramientas.

Ventaja del control de la contaminación

Un acoplamiento rápido hidráulico de cara plana proporciona un fuerte control de la contaminación porque su diseño de cara deja menos áreas empotradas para que se acumule la suciedad. En la construcción, la agricultura, la minería y los sistemas hidráulicos exteriores, la contaminación puede dañar válvulas, bombas, cilindros y sellos. Al reducir la entrada de suciedad, el de cara plana acoplamiento rápido hidráulico favorece un funcionamiento hidráulico más limpio y una vida útil más estable de los componentes.

Aplicaciones comunes de cara plana

Los productos de cara plana de acoplamiento rápido hidráulico se utilizan a menudo en maquinaria de construcción, cargadores compactos, accesorios hidráulicos, equipos agrícolas y circuitos hidráulicos móviles. Estas aplicaciones frecuentemente operan en ambientes polvorientos, fangosos o al aire libre donde los acoplamientos expuestos se contaminan fácilmente. Los acopladores de cara plana también son adecuados cuando se requieren bajas fugas y una limpieza rápida antes de la reconexión.

¿Qué son los acoplamientos rápidos hidráulicos de asiento?

Principio de funcionamiento de la válvula de asiento

Un acoplamiento rápido hidráulico de asiento utiliza una válvula de asiento interna o un elemento de válvula similar para abrir la ruta del flujo cuando el enchufe y el enchufe están conectados. Cuando se desconecta, la fuerza del resorte empuja el asiento contra el asiento para bloquear la fuga de fluido. Esta estructura se usa ampliamente porque es mecánicamente simple, probada en muchos sistemas hidráulicos y adecuada para un amplio uso industrial.

Características de manejo de presión

Un acoplamiento rápido hidráulico de asiento puede funcionar bien en circuitos hidráulicos de alta presión cuando la serie, el tamaño, el material y la estructura del sello seleccionados coinciden con los requisitos del sistema. Muchos diseños de válvulas proporcionan un fuerte acoplamiento mecánico y un cierre confiable de la válvula bajo una presión operativa exigente. Sin embargo, la presión nominal real de cualquier acoplamiento rápido hidráulico debe confirmarse a partir de datos técnicos en lugar de asumirse a partir de su tipo de diseño.

Idoneidad general del sistema hidráulico

Un acoplamiento rápido hidráulico de asiento es práctico para líneas hidráulicas estándar, maquinaria agrícola, herramientas hidráulicas, equipos de prueba y unidades de energía industriales. A menudo se selecciona cuando es aceptable una pequeña pérdida de fluido durante la desconexión y los requisitos de limpieza del sistema son moderados. Este tipo de acoplamiento rápido hidráulico sigue siendo común en proyectos de reemplazo porque muchas máquinas existentes ya utilizan estándares de acoplamiento estilo asiento.

Limitaciones comunes del asiento

Un acoplamiento rápido hidráulico de asiento puede liberar más fluido que un diseño de cara plana durante la desconexión. El área de la válvula también puede ser más difícil de limpiar completamente porque la superficie de contacto no está completamente al ras. En ambientes sucios, este tipo de acoplamiento rápido hidráulico puede requerir una limpieza más cuidadosa antes de la conexión para reducir el riesgo de contaminación.

Acoplamientos rápidos hidráulicos de cara plana versus de asiento: cuadro comparativo

Fugas y derrames de fluidos

Un acoplamiento rápido hidráulico de cara plana generalmente proporciona un mejor control de la pérdida de fluido que un acoplamiento de asiento durante la desconexión. Los acoplamientos de asiento aún pueden sellar eficazmente, pero la geometría de su válvula interna puede permitir que se escape más aceite residual. Para equipos hidráulicos que operan cerca de superficies acabadas, suelo, áreas relacionadas con alimentos o lugares ambientalmente sensibles, el control de derrames de fluidos se convierte en un punto de selección importante.

Resistencia a la suciedad y limpieza

Un acoplamiento rápido hidráulico de cara plana es más fácil de limpiar porque la cara de acoplamiento es lisa y accesible. Un acoplamiento rápido hidráulico de asiento puede acumular suciedad alrededor de la abertura de la válvula, especialmente cuando la tapa antipolvo no se usa correctamente. En condiciones de campo polvoriento o fangoso, la estructura de cara plana brinda una ventaja práctica de limpieza antes de la reconexión.

Saldo de costos y mantenimiento

Un acoplamiento rápido hidráulico de asiento a menudo tiene un costo inicial más bajo que un diseño de cara plana comparable. Un de cara plana acoplamiento rápido hidráulico puede reducir el esfuerzo de mantenimiento en sistemas donde las fugas, la entrada de suciedad y la limpieza repetida son preocupaciones operativas importantes. La mejor opción a largo plazo depende de si el sistema hidráulico prioriza el costo de compra, la limpieza, el tiempo de actividad o la reducción del desperdicio de fluidos.



¿Qué acoplamiento rápido hidráulico debería elegir?

Elija acoplamientos de cara plana para un funcionamiento más limpio

Un acoplamiento rápido hidráulico de cara plana es la mejor opción cuando el control de la contaminación es una alta prioridad. Es especialmente adecuado para sistemas expuestos a polvo, barro, arena o cambios frecuentes de accesorios. El diseño de derrame reducido también hace que este acoplamiento rápido hidráulico sea adecuado para equipos donde se debe minimizar la pérdida de fluido durante la operación diaria.

Elija acoplamientos de asiento para circuitos hidráulicos generales

Un acoplamiento rápido hidráulico de asiento es una opción práctica para muchos sistemas hidráulicos estándar donde la confiabilidad, la disponibilidad y el control de costos son importantes. Puede ser adecuado para aplicaciones de alta presión si la presión nominal, la estructura de bloqueo y el material del sello coinciden con las condiciones de operación. Este tipo de acoplamiento rápido hidráulico también es útil cuando la máquina existente ya utiliza enchufes y tomas de estilo asiento.

Verifique la presión de trabajo y el caudal

El seleccionado acoplamiento rápido hidráulico debe tener una presión de trabajo nominal igual o superior a la presión real del sistema hidráulico. Se deben considerar la presión máxima, el impulso de presión y la vibración porque los circuitos hidráulicos rara vez funcionan a una presión perfectamente estable. El caudal también debe coincidir con el orificio del acoplamiento porque un acoplamiento rápido hidráulico de tamaño insuficiente puede generar una caída de presión, generación de calor y un movimiento más lento del actuador.

Confirmar el tipo de hilo y el estándar de intercambio

Un acoplamiento rápido hidráulico puede usar BSP, NPT, métrico, JIC, ORFS, SAE u otros extremos de conexión según el origen del equipo y el diseño del sistema. Se debe verificar el tamaño y la forma de la rosca, el método de sellado y el extremo macho o hembra antes de ordenar piezas de repuesto. El estándar de intercambio también debe coincidir porque un de apariencia similar acoplamiento rápido hidráulico puede no conectarse correctamente si el perfil de bloqueo o el recorrido de la válvula son diferentes.



Errores comunes al seleccionar acoplamientos rápidos hidráulicos

Seleccionar solo por tamaño externo

No se debe seleccionar un acoplamiento rápido hidráulico midiendo únicamente el diámetro exterior o observando la forma general. Dos acoplamientos pueden parecer similares pero tienen diferentes ranuras de bloqueo, carreras de válvula, ubicaciones de sello y perfiles de intercambio. Una combinación incorrecta puede provocar fugas, bloqueo incompleto, flujo restringido o desconexión repentina bajo presión.

Ignorar el método de rosca y sello

Un acoplamiento rápido hidráulico con una rosca incorrecta puede dañar el puerto del equipo antes de lograr un sellado seguro. Los diseños de roscas cónicas, roscas paralelas, sellos frontales de junta tórica, asientos cónicos y arandelas adheridas se sellan de diferentes maneras. La forma de la rosca y el método de sellado deben tratarse como una especificación completa durante la selección del acoplamiento rápido hidráulico .

Reemplazar solo la mitad incorrectamente

Reemplazar solo el enchufe o solo el casquillo de un acoplamiento rápido hidráulico puede crear problemas de intercambio si la nueva mitad no coincide con la mitad existente. Incluso cuando el tamaño nominal es el mismo, el mecanismo de bloqueo y la geometría de la válvula pueden diferir entre estándares o fabricantes. Un reemplazo seguro debe confirmar la serie del acoplamiento, el tamaño, la presión nominal, el material del sello y el perfil de la conexión.

Pasar por alto la compatibilidad de fluidos y sellos

Un sello de Acoplamiento Rápido Hidráulico debe ser compatible con el aceite hidráulico, el rango de temperatura, los aditivos y cualquier fluido especial utilizado en el circuito. NBR es común para el aceite hidráulico mineral, mientras que FKM se puede seleccionar para temperaturas más altas o una mayor resistencia química. Es posible que se necesiten EPDM, PTFE y otros materiales de sellado para fluidos especiales, pero se debe verificar la compatibilidad antes de su uso.



Consideraciones sobre materiales y durabilidad

Acoplamientos de acero al carbono

Un acoplamiento rápido hidráulico de acero al carbono se usa ampliamente en maquinaria industrial y equipos hidráulicos móviles porque ofrece un rendimiento mecánico sólido a un costo práctico. El tratamiento de la superficie, como el cincado o el niquelado, puede mejorar la resistencia a la corrosión en entornos de trabajo normales. Para uso intensivo, la resistencia del material, la calidad del revestimiento, los componentes de bloqueo y la presión nominal se deben verificar como un conjunto completo.

Acoplamientos de acero inoxidable

de acero inoxidable cuando la resistencia a la corrosión es más importante que el costo inicial. acoplamiento rápido hidráulico Se prefiere un Los equipos marinos, la exposición a productos químicos, las áreas de lavado, los ambientes húmedos y los sistemas exteriores con riesgos de corrosión agresivos a menudo requieren una construcción de acero inoxidable. El material del sello aún debe seleccionarse cuidadosamente porque el material del cuerpo de acero inoxidable por sí solo no garantiza la compatibilidad total con los fluidos.

Latón y Materiales Especiales

Se puede utilizar un acoplamiento rápido hidráulico de latón en sistemas de fluidos de baja presión seleccionados, pero no es automáticamente adecuado para circuitos de aceite hidráulico de alta presión. El latón puede proporcionar resistencia a la corrosión en ciertos medios, pero su resistencia mecánica difiere de la del acero al carbono y el acero inoxidable. La selección de materiales especiales debe considerar la presión, la química de los fluidos, la temperatura de funcionamiento, la frecuencia de conexión y los requisitos de seguridad.



Lista de verificación de selección final

Presión, flujo y temperatura

Se debe verificar un acoplamiento rápido hidráulico con respecto a la presión de trabajo, la presión máxima, el caudal y la temperatura de funcionamiento antes de la instalación. La clasificación de presión protege contra fallas mecánicas, mientras que la capacidad de flujo controla la caída de presión y el calor del sistema. La temperatura afecta la elasticidad del sello, la viscosidad del fluido y la estabilidad del sellado a largo plazo.

Condiciones ambientales y de mantenimiento

Un acoplamiento rápido hidráulico utilizado en equipos para exteriores necesita un mayor control de la contaminación y protección contra la corrosión que uno utilizado dentro de una unidad de energía hidráulica limpia. Los diseños de cara plana suelen preferirse cuando se espera exposición a la suciedad y una limpieza frecuente. Los diseños de válvulas de retención siguen siendo prácticos cuando el entorno operativo está menos contaminado y se controla el mantenimiento de rutina.

Requisitos de reemplazo y personalizados

Un acoplamiento rápido hidráulico de reemplazo debe coincidir con el estándar del acoplamiento original, el extremo de la rosca, el material del cuerpo, el tipo de sello y la presión nominal. Las conexiones hidráulicas personalizadas pueden requerir dibujos, muestras, datos de presión, requisitos de flujo y especificaciones de puertos para una coincidencia precisa. Confirmar estos detalles antes de la producción reduce el riesgo de fugas, los problemas de instalación y el tiempo de inactividad del sistema.



Conclusión

Los diseños de cara plana y de asiento de acoplamiento rápido hidráulico tienen claras ventajas, pero atienden a diferentes prioridades operativas. Generalmente se prefiere un acoplamiento rápido hidráulico de cara plana para sistemas hidráulicos sensibles a la contaminación, conexiones más limpias y derrames bajos, mientras que un acoplamiento rápido hidráulico de asiento sigue siendo práctico para circuitos hidráulicos estándar, muchas aplicaciones de alta presión y trabajos de reemplazo sensibles al costo. Antes de seleccionar un acoplamiento rápido hidráulico , se deben verificar juntos la presión nominal, el caudal, el tipo de rosca, la compatibilidad del sello, el material, el entorno y el estándar de intercambio. Para sistemas hidráulicos que involucran maquinaria industrial, equipos agrícolas, maquinaria de construcción o requisitos de conexión de fluidos personalizados, Dongguan Tianying moldfitting Co., Ltd. puede proporcionar opciones de acoplamiento rápido hidráulico basadas en dibujos, muestras, datos de presión, especificaciones de rosca, requisitos de flujo y condiciones de operación.



Preguntas frecuentes

¿Cuál es la principal diferencia entre el acoplamiento rápido hidráulico de cara plana y de asiento?

Un de cara plana acoplamiento rápido hidráulico tiene una superficie de conexión al ras que reduce los derrames y mejora el control de la contaminación. Un acoplamiento rápido hidráulico de asiento utiliza un elemento de válvula interna para sellar la ruta del flujo cuando se desconecta. La principal diferencia es el equilibrio entre limpieza, control de fugas, costo e idoneidad hidráulica general.

¿Es siempre mejor un acoplamiento rápido hidráulico de cara plana?

Un de cara plana acoplamiento rápido hidráulico no siempre es mejor porque la elección correcta depende del sistema hidráulico. Es mejor para bajas fugas, conexiones frecuentes y condiciones de funcionamiento sucias. Un acoplamiento rápido hidráulico de asiento puede ser más adecuado para sistemas estándar, reemplazos existentes y aplicaciones donde su clasificación de presión y el estándar de intercambio coinciden.

¿Cuándo se debe seleccionar un acoplamiento rápido hidráulico de asiento?

Se debe seleccionar un acoplamiento rápido hidráulico de asiento cuando la aplicación utiliza un estándar de asiento compatible y no requiere el menor derrame posible. Es común en agricultura, líneas hidráulicas industriales, herramientas hidráulicas y muchos circuitos de uso general. El seleccionado acoplamiento rápido hidráulico aún debe cumplir con los requisitos de presión, flujo, rosca y sello.
