Flache hydraulische Schnellkupplungen im Vergleich zu hydraulischen Tellerschnellkupplungen: Welche sollten Sie wählen?

Eine hydraulische Schnellkupplung ist ein kritischer Verbindungspunkt in einem Hydraulikkreislauf, da sie während des Betriebs die Abdichtung, die Durchflusskontinuität, die Druckstabilität und die Verbindungssicherheit steuert. Flat-Face- und Teller-Designs sind zwei gängige hydraulische Schnellkupplungstypen , sie unterscheiden sich jedoch in Bezug auf Flüssigkeitsaustritt, Verschmutzungsbeständigkeit, Druckverhalten, Wartungsbedarf und Austauschkompatibilität. Das Richtige wählen Bei hydraulischen Schnellkupplungen sollten der Arbeitsdruck, der Durchflussbedarf, die Reinheit der Flüssigkeit, die Betriebsumgebung, die Verbindungshäufigkeit, der Gewindetyp, das Gehäusematerial, das Dichtungsmaterial und der Kupplungsstandard berücksichtigt werden und nicht nur das äußere Erscheinungsbild oder die Nenngröße.

Schlüssel zum Mitnehmen

●  Eine hydraulische Schnellkupplung mit flacher Stirnfläche reduziert das Verschütten von Öl.

●  Eine hydraulische Tellerschnellkupplung eignet sich für viele allgemeine Hydraulikkreisläufe.

●  Flachflächenkupplungen bieten eine stärkere Kontaminationskontrolle.

●  Tellerkupplungen sind oft praktisch für Hochdruckanwendungen.

●  Die Wahl der Kupplung hängt von Druck, Durchfluss, Lecktoleranz und Umgebung ab.

●  Gewindetyp und Austauschstandard müssen vor dem Austausch bestätigt werden.

●  A Hydraulische Schnellkupplung sollte nach Systembedingungen und nicht nach Aussehen ausgewählt werden.



Was sind hydraulische Schnellkupplungen mit flacher Stirnfläche?

Flaches Gesichtsdesign und Dichtungsstruktur

Eine flache Fläche Hydraulische Schnellkupplung verfügt über eine bündige Passfläche, die den Anschlussbereich verschließt, wenn Stecker und Buchse getrennt werden. Diese Struktur reduziert freiliegende Hohlräume, in denen Staub, Schlamm oder Metallpartikel vor dem erneuten Verbinden zurückbleiben können. Die flache Oberfläche ermöglicht es dem Bediener außerdem, die Kupplungsfläche vor dem Herstellen einer Verbindung sauberzuwischen.

Leistung bei geringem Flüssigkeitsverlust

Eine hydraulische Schnellkupplung mit flacher Stirnfläche wurde entwickelt, um das Verschütten von Öl beim Anschließen und Trennen zu begrenzen. Ein geringerer Ölverlust ist in Systemen wichtig, in denen Umweltsauberkeit, Sicherheit am Arbeitsplatz und Kosten für Hydraulikflüssigkeit von praktischer Bedeutung sind. Diese Art der hydraulischen Schnellkupplung wird üblicherweise dann gewählt, wenn es bei mobilen Geräten oder Werkzeugwechselsystemen zu wiederholten Trennungen kommt.

Vorteil der Kontaminationskontrolle

Eine hydraulische Schnellkupplung mit flacher Stirnfläche sorgt für eine starke Kontaminationskontrolle, da ihr Stirnflächendesign weniger vertiefte Bereiche hinterlässt, in denen sich Schmutz ansammeln kann. In Bau-, Landwirtschafts-, Bergbau- und Außenhydrauliksystemen können Verunreinigungen Ventile, Pumpen, Zylinder und Dichtungen beschädigen. Durch die Reduzierung des Schmutzeintritts unterstützt die hydraulische Schnellkupplung mit flacher Stirnfläche einen saubereren hydraulischen Betrieb und eine stabilere Lebensdauer der Komponenten.

Gängige Anwendungen für flache Gesichter

Produkte mit flacher hydraulischer Schnellkupplung werden häufig in Baumaschinen, Kompaktladern, hydraulischen Anbaugeräten, landwirtschaftlichen Geräten und mobilen Hydraulikkreisläufen eingesetzt. Diese Anwendungen werden häufig in staubigen, schlammigen oder Außenumgebungen eingesetzt, in denen exponierte Kupplungen leicht verunreinigt werden können. Flachflächenkupplungen eignen sich auch dort, wo eine geringe Leckage und eine schnelle Reinigung vor dem erneuten Verbinden erforderlich sind.

Was sind hydraulische Tellerschnellkupplungen?

Funktionsprinzip des Tellerventils

Eine hydraulische Tellerschnellkupplung verwendet ein internes Tellerventil oder ein ähnliches Ventilelement, um den Strömungsweg zu öffnen, wenn Stecker und Buchse verbunden werden. Beim Trennen drückt die Federkraft den Ventilkegel gegen den Sitz, um ein Austreten von Flüssigkeit zu verhindern. Diese Struktur ist weit verbreitet, da sie mechanisch einfach ist, sich in vielen hydraulischen Systemen bewährt und für einen breiten industriellen Einsatz geeignet ist.

Eigenschaften der Druckbewältigung

Eine hydraulische Tellerschnellkupplung kann in Hochdruck-Hydraulikkreisen gut funktionieren, wenn die ausgewählte Serie, Größe, Material und Dichtungsstruktur den Systemanforderungen entsprechen. Viele Ventilkegelkonstruktionen sorgen für einen starken mechanischen Eingriff und einen zuverlässigen Ventilschluss bei anspruchsvollem Betriebsdruck. Der tatsächliche Nenndruck einer hydraulischen Schnellkupplung muss jedoch anhand technischer Daten bestätigt werden und darf nicht anhand des Konstruktionstyps angenommen werden.

Allgemeine Eignung von Hydrauliksystemen

Eine hydraulische Tellerschnellkupplung ist praktisch für Standard-Hydraulikleitungen, landwirtschaftliche Maschinen, hydraulische Werkzeuge, Prüfgeräte und Industrieaggregate. Sie wird oft dort gewählt, wo ein geringer Flüssigkeitsverlust beim Trennen akzeptabel ist und die Anforderungen an die Systemsauberkeit moderat sind. Diese Art der hydraulischen Schnellkupplung ist bei Ersatzprojekten nach wie vor üblich, da viele vorhandene Maschinen bereits Kupplungsstandards im Tellertyp verwenden.

Allgemeine Einschränkungen für Tellerventile

Eine hydraulische Tellerschnellkupplung kann beim Trennen mehr Flüssigkeit abgeben als eine Flachkupplung. Außerdem kann es schwieriger sein, den Ventilbereich vollständig sauber zu wischen, da die Kontaktfläche nicht vollständig bündig ist. In schmutzigen Umgebungen kann es sein, dass diese Art von hydraulischer Schnellkupplung vor dem Anschluss sorgfältiger gereinigt werden muss, um das Kontaminationsrisiko zu verringern.

Flache hydraulische Schnellkupplungen im Vergleich zu hydraulischen Tellerschnellkupplungen: Vergleichstabelle

Leckage und Flüssigkeitsaustritt

Eine hydraulische Schnellkupplung mit flacher Stirnfläche bietet normalerweise eine bessere Kontrolle des Flüssigkeitsverlusts als eine Tellerkupplung beim Trennen. Tellerkupplungen können immer noch effektiv abdichten, aber ihre innere Ventilgeometrie lässt möglicherweise mehr Restöl entweichen. Bei hydraulischen Geräten, die in der Nähe von bearbeiteten Oberflächen, Böden, Lebensmittelbereichen oder umweltsensiblen Orten betrieben werden, ist die Kontrolle von Flüssigkeitsverschüttungen ein wichtiger Auswahlpunkt.

Schmutzresistenz und Reinigung

Eine hydraulische Schnellkupplung mit flacher Stirnfläche ist einfacher zu reinigen, da die Passfläche glatt und zugänglich ist. Bei einer hydraulischen Tellerschnellkupplung kann sich Schmutz rund um die Ventilöffnung ansammeln, insbesondere wenn die Staubkappe nicht richtig verwendet wird. Bei staubigen oder schlammigen Feldbedingungen bietet die flache Gesichtsstruktur einen praktischen Reinigungsvorteil vor dem erneuten Anschließen.

Kosten- und Wartungsbilanz

Eine hydraulische Tellerschnellkupplung hat häufig geringere Anschaffungskosten als eine vergleichbare Flachflächenkupplung. Eine hydraulische Schnellkupplung mit flacher Stirnfläche kann den Wartungsaufwand in Systemen reduzieren, in denen Leckagen, Schmutzeintrag und wiederholte Reinigung wesentliche Betriebsprobleme darstellen. Die bessere langfristige Wahl hängt davon ab, ob beim Hydrauliksystem Anschaffungskosten, Sauberkeit, Betriebszeit oder reduzierte Flüssigkeitsverschwendung im Vordergrund stehen.



Welche hydraulische Schnellkupplung sollten Sie wählen?

Wählen Sie Flachflächenkupplungen für einen saubereren Betrieb

Eine hydraulische Schnellkupplung mit flacher Stirnfläche ist die bessere Wahl, wenn die Kontaminationskontrolle höchste Priorität hat. Es eignet sich besonders für Systeme, die Staub, Schlamm, Sand oder häufigem Wechsel der Anbaugeräte ausgesetzt sind. Aufgrund der reduzierten Leckage eignet sich diese hydraulische Schnellkupplung auch für Geräte, bei denen der Flüssigkeitsverlust im täglichen Betrieb minimiert werden muss.

Wählen Sie Tellerkupplungen für allgemeine Hydraulikkreisläufe

Eine hydraulische Tellerschnellkupplung ist eine praktische Wahl für viele Standardhydrauliksysteme, bei denen Zuverlässigkeit, Verfügbarkeit und Kostenkontrolle wichtig sind. Es kann für Hochdruckanwendungen geeignet sein, wenn die Druckstufe, die Verriegelungsstruktur und das Dichtungsmaterial den Betriebsbedingungen entsprechen. Dieser hydraulische Schnellkupplungstyp ist auch nützlich, wenn die vorhandene Maschine bereits Stecker und Steckdosen im Tellertyp verwendet.

Überprüfen Sie den Arbeitsdruck und die Durchflussrate

Die ausgewählte hydraulische Schnellkupplung muss einen Arbeitsdruck haben, der mindestens dem tatsächlichen Druck des Hydrauliksystems entspricht. Spitzendruck, Druckimpulse und Vibrationen sollten berücksichtigt werden, da hydraulische Kreisläufe selten mit einem vollkommen stabilen Druck arbeiten. Die Durchflussrate muss auch mit der Kupplungsbohrung übereinstimmen, da eine zu kleine hydraulische Schnellkupplung zu Druckabfall, Wärmeentwicklung und einer langsameren Bewegung des Aktuators führen kann.

Bestätigen Sie den Gewindetyp und den Austauschstandard

Eine hydraulische Schnellkupplung kann je nach Geräteursprung und Systemdesign BSP-, NPT-, metrische, JIC-, ORFS-, SAE- oder andere Anschlussenden verwenden. Vor der Bestellung von Ersatzteilen müssen Gewindegröße, Gewindeform, Dichtungsmethode sowie Außen- oder Innenende überprüft werden. Der Austauschstandard muss ebenfalls übereinstimmen, da eine ähnlich aussehende hydraulische Schnellkupplung möglicherweise nicht richtig angeschlossen werden kann, wenn das Verriegelungsprofil oder der Ventilweg unterschiedlich sind.



Häufige Fehler bei der Auswahl hydraulischer Schnellkupplungen

Auswahl nur nach externer Größe

Eine hydraulische Schnellkupplung sollte nicht nur durch Messung des Außendurchmessers oder Betrachtung der allgemeinen Form ausgewählt werden. Zwei Kupplungen sehen möglicherweise ähnlich aus, weisen jedoch unterschiedliche Verriegelungsnuten, Ventilhübe, Dichtungspositionen und Austauschprofile auf. Eine falsche Anpassung kann zu Leckagen, unvollständiger Verriegelung, eingeschränktem Durchfluss oder plötzlicher Trennung unter Druck führen.

Ignorieren der Gewinde- und Dichtungsmethode

Eine hydraulische Schnellkupplung mit dem falschen Gewinde kann den Geräteanschluss beschädigen, bevor eine sichere Abdichtung erreicht wird. Konische Gewinde, parallele Gewinde, O-Ring-Gleitringdichtungen, Kegelsitze und Verbundscheibenkonstruktionen dichten alle auf unterschiedliche Weise ab. Die Gewindeform und die Dichtungsmethode müssen bei der Auswahl der hydraulischen Schnellkupplung als eine vollständige Spezifikation behandelt werden .

Nur eine Hälfte falsch ersetzen

Der Austausch nur des Steckers oder nur der Buchse einer hydraulischen Schnellkupplung kann zu Austauschproblemen führen, wenn die neue Hälfte nicht mit der vorhandenen Hälfte übereinstimmt. Auch bei gleicher Nennweite können sich Verschlussmechanismus und Ventilgeometrie je nach Norm oder Hersteller unterscheiden. Bei einem sicheren Austausch sollten Kupplungsserie, Größe, Druckstufe, Dichtungsmaterial und Verbindungsprofil gemeinsam bestätigt werden.

Vernachlässigung der Flüssigkeits- und Dichtungskompatibilität

Eine hydraulische Schnellkupplungsdichtung muss mit Hydrauliköl, Temperaturbereich, Additiven und allen im Kreislauf verwendeten Spezialflüssigkeiten kompatibel sein. NBR wird üblicherweise für mineralisches Hydrauliköl verwendet, während FKM für höhere Temperatur- oder stärkere Chemikalienbeständigkeit ausgewählt werden kann. Für spezielle Flüssigkeiten sind möglicherweise EPDM, PTFE und andere Dichtungsmaterialien erforderlich, die Kompatibilität muss jedoch vor der Verwendung überprüft werden.



Überlegungen zu Material und Haltbarkeit

Kohlenstoffstahlkupplungen

Eine aus Kohlenstoffstahl hydraulische Schnellkupplung wird häufig in Industriemaschinen und mobilen Hydraulikgeräten verwendet, da sie eine starke mechanische Leistung zu praktischen Kosten bietet. Oberflächenbehandlungen wie Verzinken oder Vernickeln können die Korrosionsbeständigkeit in normalen Arbeitsumgebungen verbessern. Bei starker Beanspruchung sollten die Materialstärke, die Qualität der Beschichtung, die Verriegelungskomponenten und die Druckstufe als komplette Baugruppe überprüft werden.

Edelstahlkupplungen

Eine aus Edelstahl hydraulische Schnellkupplung wird bevorzugt, wenn die Korrosionsbeständigkeit wichtiger ist als die Anschaffungskosten. Schiffsausrüstung, Chemikalienbelastung, Waschbereiche, feuchte Umgebungen und Außensysteme mit aggressiver Korrosionsgefahr erfordern häufig eine Edelstahlkonstruktion. Das Dichtungsmaterial muss dennoch sorgfältig ausgewählt werden, da das Gehäusematerial aus Edelstahl allein keine vollständige Flüssigkeitsverträglichkeit gewährleistet.

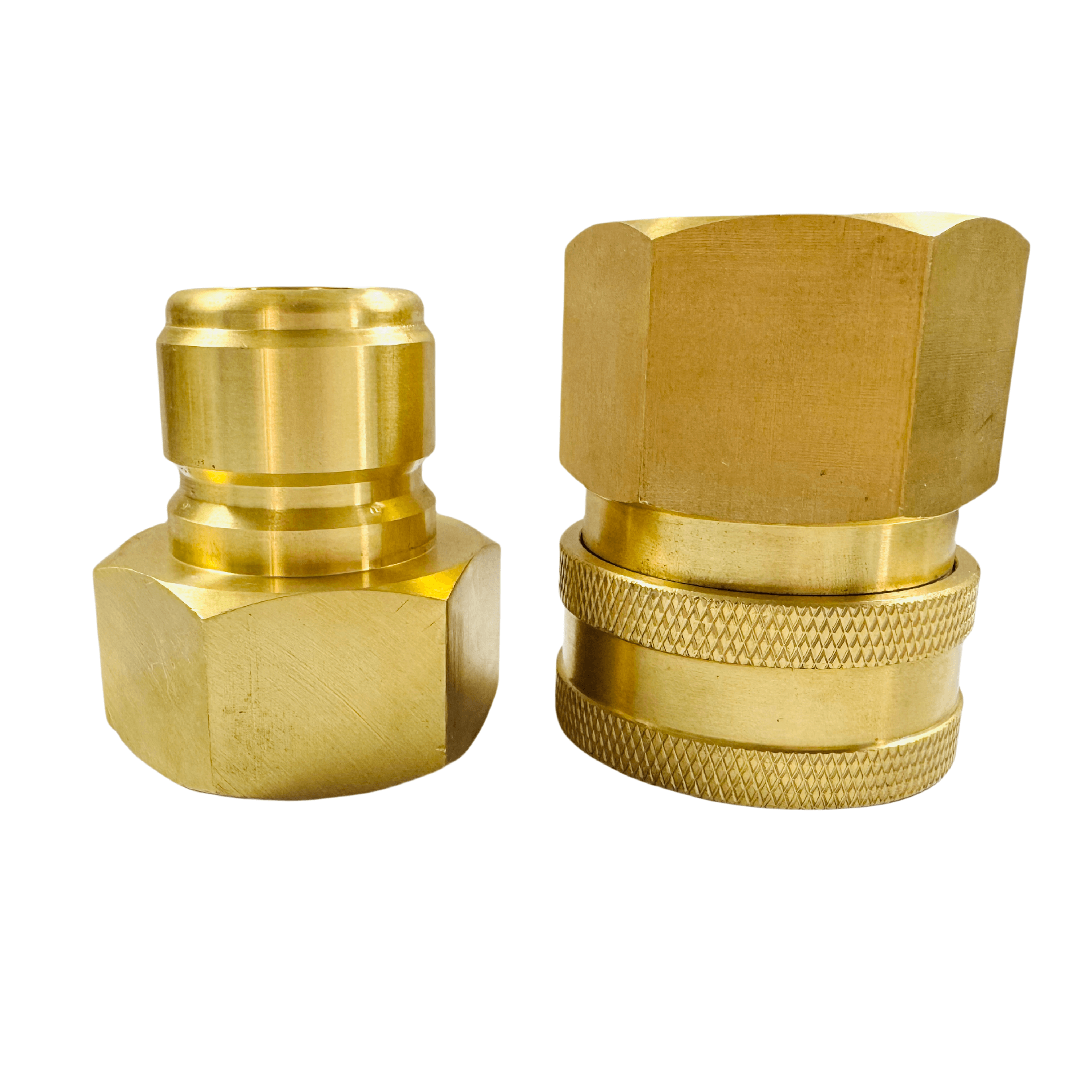

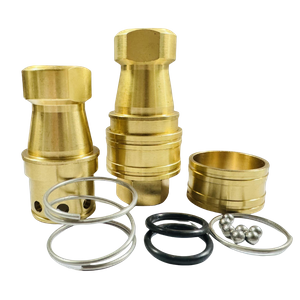

Messing und Sonderwerkstoffe

Eine hydraulische Schnellkupplung aus Messing kann in ausgewählten Flüssigkeitssystemen mit niedrigerem Druck verwendet werden, ist jedoch nicht automatisch für Hochdruck-Hydraulikölkreisläufe geeignet. Messing kann in bestimmten Medien Korrosionsbeständigkeit bieten, seine mechanische Festigkeit unterscheidet sich jedoch von Kohlenstoffstahl und Edelstahl. Bei der Auswahl spezieller Materialien sollten Druck, Flüssigkeitschemie, Betriebstemperatur, Verbindungshäufigkeit und Sicherheitsanforderungen berücksichtigt werden.



Checkliste für die endgültige Auswahl

Druck, Durchfluss und Temperatur

Eine hydraulische Schnellkupplung sollte vor der Installation auf Arbeitsdruck, Spitzendruck, Durchflussrate und Betriebstemperatur überprüft werden. Der Druckwert schützt vor mechanischem Versagen, während die Durchflusskapazität den Druckabfall und die Systemerwärmung kontrolliert. Die Temperatur beeinflusst die Elastizität der Dichtung, die Viskosität der Flüssigkeit und die langfristige Stabilität der Dichtung.

Umgebungs- und Wartungsbedingungen

Eine hydraulische Schnellkupplung, die in Outdoor-Geräten verwendet wird, erfordert einen stärkeren Schutz vor Verschmutzung und Korrosion als eine, die in einem sauberen Hydraulikaggregat verwendet wird. Designs mit flacher Oberfläche werden häufig dort bevorzugt, wo Schmutzbelastung und häufiges Reinigen zu erwarten sind. Ventilkegelkonstruktionen bleiben praktisch, wenn die Betriebsumgebung weniger kontaminiert ist und die routinemäßige Wartung kontrolliert wird.

Ersatz- und kundenspezifische Anforderungen

Eine hydraulische Ersatz-Schnellkupplung sollte dem ursprünglichen Kupplungsstandard, dem Gewindeende, dem Gehäusematerial, dem Dichtungstyp und der Druckstufe entsprechen. Für kundenspezifische hydraulische Verbindungen sind für eine genaue Anpassung möglicherweise Zeichnungen, Muster, Druckdaten, Durchflussanforderungen und Anschlussspezifikationen erforderlich. Die Bestätigung dieser Details vor der Produktion verringert das Risiko von Leckagen, Installationsproblemen und Systemausfallzeiten.



Abschluss

Die Ausführungen mit flacher Stirnfläche und Tellerventil der hydraulischen Schnellkupplungen haben eindeutige Vorteile, erfüllen jedoch unterschiedliche Betriebsprioritäten. Eine hydraulische Schnellkupplung mit flacher Stirnfläche wird im Allgemeinen für leckagearme, sauberere Verbindungen und verunreinigungsempfindliche Hydrauliksysteme bevorzugt, während eine hydraulische Schnellkupplung mit Tellerventil für Standardhydraulikkreise, viele Hochdruckanwendungen und kostenempfindliche Austauscharbeiten weiterhin praktisch ist. Vor der Auswahl einer hydraulischen Schnellkupplung sollten Druckstufe, Durchflussrate, Gewindetyp, Dichtungskompatibilität, Material, Umgebung und Austauschstandard gemeinsam überprüft werden. Für hydraulische Systeme, die Industriemaschinen, landwirtschaftliche Geräte, Baumaschinen oder kundenspezifische Flüssigkeitsverbindungsanforderungen umfassen, kann Dongguan Tianying Mold Fitting Co., Ltd. hydraulische Schnellkupplungsoptionen basierend auf Zeichnungen, Mustern, Druckdaten, Gewindespezifikationen, Durchflussanforderungen und Betriebsbedingungen anbieten.



FAQ

Was ist der Hauptunterschied zwischen der hydraulischen Schnellkupplung mit flacher Fläche und der hydraulischen Tellerschnellkupplung?

Eine hydraulische Schnellkupplung mit flacher Stirnfläche verfügt über eine bündige Verbindungsoberfläche, die das Verschütten von Flüssigkeiten reduziert und die Kontaminationskontrolle verbessert. Eine hydraulische Tellerschnellkupplung verwendet ein internes Ventilelement, um den Strömungsweg im getrennten Zustand abzudichten. Der Hauptunterschied besteht im Gleichgewicht zwischen Sauberkeit, Leckagekontrolle, Kosten und allgemeiner hydraulischer Eignung.

Ist eine hydraulische Schnellkupplung mit flachem Gesicht immer besser?

Eine hydraulische Schnellkupplung mit flacher Stirnfläche ist nicht immer besser, da die richtige Wahl vom Hydrauliksystem abhängt. Es ist besser für geringe Leckage, häufiges Anschließen und schmutzige Betriebsbedingungen. Eine hydraulische Tellerschnellkupplung eignet sich möglicherweise besser für Standardsysteme, bestehende Ersatzsysteme und Anwendungen, bei denen die Druckstufe und der Austauschstandard übereinstimmen.

Wann sollte eine hydraulische Tellerschnellkupplung ausgewählt werden?

Eine hydraulische Tellerschnellkupplung sollte ausgewählt werden, wenn die Anwendung einen kompatiblen Tellerstandard verwendet und nicht die geringstmögliche Leckage erfordert. Es kommt häufig in der Landwirtschaft, in industriellen Hydraulikleitungen, in hydraulischen Werkzeugen und in vielen allgemeinen Kreisläufen vor. Die ausgewählte hydraulische Schnellkupplung muss weiterhin den Druck-, Durchfluss-, Gewinde- und Dichtungsanforderungen entsprechen.
